JGLC-3 中央空调自控系统综合实验装置
型号: JGLC-3

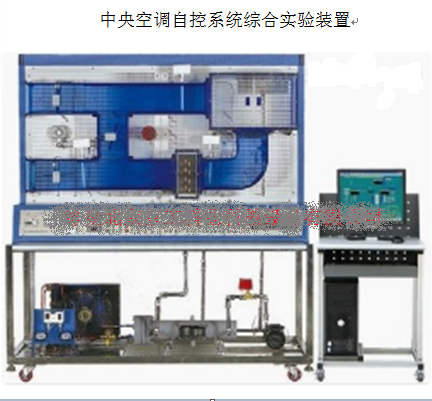

产品参考图片:
![](images3/g81.png)
产品名称: JGLC-3 中央空调自控系统综合实验装置
一、概 述
“ 中央空调自控系统综合实验装置 ” 是以制冷 / 热系统、循环水系统和空气处理系统为控制对象,融合了传感器技术、计算机技术、网络通信技术和自动化控制技术,通过开发、设计、编程可对中央空调模型内的所有模拟或真实的机电设备进行控制。
二、系统特点
1. 装置主体结构件采用不锈钢材质,所有不锈钢设备均进行不锈钢精细抛光处理,造型美观、结构合理
2. 实验装置空气处理风道采用高强度有机玻璃材质,实验流程直观清晰
3. 实验装置采用一次回风设计,信号连接采用集中式端子排连接方式,接线方便
4. 空气处理系统既有完善的过程变量检测,又有较先进的变频控制执行机构,可完成多种模式下的空气处理实验
三、技术性能
1. 外形尺寸: 1600mm×700mm×1700mm
2. 了解中央空调空气处理流程
3. 了解制冷(热)工作原理,掌握制冷(热)机组操作方法
4. 掌握中央空调自控系统中过程变量调节方法
5. 了解不同工况下中央空调工作流程
6. 掌握中央空调自控系统编程设计和上位监控工程组态设计
四、系统组成
本实验装置由实验台、安装网孔板、制冷(热)系统、循环水系统、空气处理系统、自控系统和上位监控工程等组成
五、实验项目
1. 封闭式系统制冷实验
2. 封闭式系统制热实验
3. 一次回风系统制冷实验
4. 一次回风系统制热实验
5. 制冷(热)系统控制实验
6. 控制器编程实验
7. 监控系统设计组态实验
|
