JG-DL10 电力电子及电机拖动实验装置
简介: 一、概述
本电力电子及电机拖动实验装置是我公司根据当前实验教学改革的发展,集众多国内外厂家的优点,精心研制、改进而成的新一代实验设备。依据高等院校《电机学》,《电机与拖动》,西安交通大学王兆安教授等编著的《电力电子技术》(第五版)和上海大学陈伯时教授编著的《电力拖动自动控制系统》(第三版)实验大纲要求进行设计。涵盖了 “ 电机学 ” 、 “ 电机与变压器 ” “ 电机与拖动 ”“ 电力电子技术 ” 、 “ 直流调速 ” 、 “ 交流调速 ” 、 “ 电机控制 ” 、 “ 电力拖动自动控制系统 ” 等专业课程所开设的实验项目。特别适用于高等院校现有的电机、电力电子技术及电气控制实验设备的更新改造,同时也为中等专业学校、职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验设备,为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。

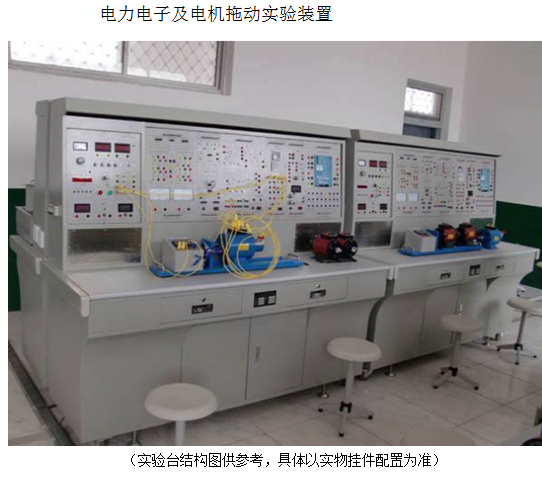

产品参考图片:![](images3/a5.png)
主要功能:JG-DL10 电力电子及电机拖动实验装置
二、实验装置特点
1 、综合性强 本装置挂件配齐时可完成目前国内各类院校电机,电力电子及电气控制学科课程的全部实验项目。
2 、适应性强 能满足各类学校相应课程的实验教学,实验的深度与广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机地结合。装置采用组件式结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。
3 、整套性强 从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全,配套部件的性能、规格等均密切结合实验的需要进行配置。
4 、直观性强 各实验挂件采用分隔结构形式,组件面板示意、图线分明,各挂件任务明确,操作、维护方便。
5 、科学性强 装置占地面积少,节约实验用房,减少基建投资;配套的小电机均经特殊设计,可模拟中小型电机的特性和参数;小电机耗电省,节约能源;实验噪声小,整齐美观,改善实验环境;电气控制实验,内容丰富,设计合理,除了加深理论知识外,还为学生走向社会打下良好的基础;
6 、开放性强 控制屏供电隔离(浮地设计),并设有外电压型漏电保护装置和电流型漏电保护装置,确保操作者的安全;各电源输出均有监示及短路保护等功能,使用方便;各测量仪表均有保护功能。整套装置经过精心设计,加上可靠的元器件质量及可靠工艺作为保障,产品性能优良,所有这些均为开放性实验创造了条件,有利于提高学生分析问题和解决问题的能力。
三、技术性能
1 、输入电源:三相四线 ( 或三相五线 ) ~ 380V±10% 50Hz
2 、工作环境:温度 -10 ℃ ~ +40 ℃ 相对湿度< 85%(25 ℃ ) 海拔< 4000m
3 、装置容量:< 1.5KVA
4 、重 量: 480Kg
5 、外形尺寸: 187×70×160cm3
四、装置的基本装备
1 、 DQ01B 电源控制屏 ( 铁质喷塑结构,铝质面板 )
(1) 交流电源
提供三相 0 ~ 450V 可调交流电源,同时可得到单相 0 ~ 250V 可调电源 ( 配有一台三相同轴联动自耦调压器(规格 1.5KVA 、 0 ~ 450V ),克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点 ) 。可调交流电源输出处设有过流保护技术,相间、线间过电流及直接短路均能自动保护,克服了调换保险丝带来的麻烦。配有三只指针式交流电压表,通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供 220V(1A) 励磁电源及 0 ~ 250V(3A) 连续可调稳压电枢电源(内设过流过压保护措施)各一组,并设有直流数显电压表及切换开关。
(3) 人身安全保护五大体系
设有三相隔离变压器一组 ( 三相电源经钥匙开关、接触器后,到隔离变压器,再经三相调压器输出 ) ,使输出与电网隔离,对人身安全起到一定的保护作用;
设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。实验连接线及插座,采用全封闭结构,使用安全、可靠、防触电。
(4) 仪表保护体系
设有多只信号插座,与仪表相连,仪表超量程,即能告警并切断电源,对仪表起到良好的保护作用。
( 5 )实验管理器:具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
(6) 控制屏正面大凹槽内,设有两根不锈钢钢管,可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯 220V 电源插座,供仪表等部件供电用。控制屏两侧设有三极 220V 电源插座及三相四极 380V 电源插座。设有实验装置照明用的 220V 、 40W 日光灯一盏。
2 、 DQ02 实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板 , 结构坚固,形状似长方体封闭式结构,造形美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。
3 、 DQ03-1 固定电机导轨、测速系统及转速表。
4 、 DQ05 三相组式变压器(三只相同的单相变压器组成,原边 220V/0.35A ,副边 55V/1.4A )
5 、 DQ07 直流复励发电机( Un=DC200V , IN=0.5A , PN=100W , n=1600RPM ,绝缘等级 E )
6 、 DQ09 直流并励电动机(( Un=DC220V , IN=1.1A , PN=185W , n=1500RPM ,绝缘等级 E )
7 、 DQ10 三相鼠笼式异步电动机( Un= AC3800V/220V ,接法 Y/Δ ,转速 1420 RPM ,功率 100W , 电流 0.5A ,绝缘等级 E )
8 、 DQ11 三相线绕式异步电动机( AC220V ,接法 Y ,转速 1380RPM ,功率 120W , 电流 0.6A ,绝缘等级 E )
9 、 GDQ12 线绕式异步电机起动与调速电阻箱
提供 0 、 2 、 5 、 15 、 35 五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。
10 、 DQ19 校正直流测功机(( Un=220V 、 IN=2.2A 、 PN=355W 、 n=1500r/min ,绝缘等级 E )
即可作电动机又可作测功机,做电动机使用时,可作为发电机的原动机,也可用于拖动电动机完成四象限测试;作测功机使用时,由于电机经特殊设计,容量是被测电机的 2 ~ 3 倍,并经精密仪器校正,能很好的完成被测电机的加载输出转矩的测试。
11 、 DQ22 直流数字电压、毫安、安培表 ( 三只 )
直流数显电压表一只,采用 ICL 公司高性能 AD 转换器配以高速 MPU 单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围 0-300V 。手动量程为: 2V 、 20V 、 300V 。测量精度为 0.5 级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
直流数显毫安表一只,采用 ICL 公司高性能 AD 转换器配以高速 MPU 单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围: 0-2000mA 。手动量程为: 20mA 、 200mA 、 2000mA 。测量精度为 0.5 级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
直流数显电流表一只,测量范围 0 ~ 5A ,三位半数显,精度为 0.5 级,具有超量程报警、指示及切断总电源等功能。
12 、 DQ25 单三相智能型功率、功率因数表
由 24 位专用 DSP 、 16 位高精度 AD 转换器和高速 MPU 单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用 RTOS 设计思路,同时配有 PC 监控软件来加强分析能力。能同时测量两路单相功率 P1 、 P2 ,三相功率等于两路功率之和(两表法测量三相总功率)。功率测量精度为 1.0 级,功率因数测量范围 0.3-1.0 ,电压电流量程为 450V 和 5A ,能自动判别负载性质(感性显示 “L” ,容性显示 “C” ,纯电阻不显示),并可存储测量数据,供随时查阅。
13 、 DQ26 三相可调电阻器 ( 三组 90Ω×2/1.3A/150W 瓷盘电阻 )
14 、 DQ27 三相可调电阻器 ( 三组 900Ω×2/0.41A/150W 瓷盘电阻 )
15 、 DQ29 可调电阻器、电容器
提供 90Ω×2/1.3A 及 900Ω×2/0.41A 瓷盘电阻各一组, 35μF/450V 、 4μF/450V 电力电容各 1 只。
16 、 DQ31 波形测试及开关板
由变压器波形测试部分和两个三刀双掷开关、一个双刀双掷开关组成。
17 、 DQ44 数 / 模交流电流表
由三只数字交流电流表和一只指针式精密交流电流组成。 测量范围 0 ~ 5A ,量程自动判断、自动切换,精度 0.5 级,四位数码显示。指针式精密交流电流表一只,采用带镜面、双刻度线(红、黑)表头(不同的量程读取相应的刻度线),测量范围 0 ~ 5A ,分 0.3A 、 1A 、 3A 、 5A 四档,精度 1.0 级,直键开关切换,设有超量程指示,告警等功能。
18 、 DQ45 数 / 模交流电压表
由三只数字交流电压表和一只指针式精密交流电压表组成。
指针式精密交流电压表 1 只,采用带镜面、双刻度线(红、黑)表头(不同的量程读取相应的刻度线),测量范围 0 ~ 500V ,分 10V 、 30V 、 100V 、 300V 、 500V 五档,输入阻抗 1MΩ ,精度 1.0 级,直键开关切换,每档均有超量程告警、指示及切断总电源功能。
19 、 DK03 晶闸管主电路
提供 12 只 6A/1000V 的晶闸管,每只晶闸管均设有 RC 吸收和保险丝保护装置,晶闸管可通过外加触发信号进行触发(留有触发脉冲输入接口)。另外有一组平波电抗器( 200mH 、 500mH 和 1000mH )和一组续流二极及精度 1.0 级带镜面指针 ±300V 的直流电压表、精度 1.0 级带镜面指针 ±2A 的直流电流表,两表均为正负显示。
20 、 DK04 三相晶闸管集成触发电路
提供三相晶闸管触发电路、功放电路等,与 DK03 配套使用。设有触发脉冲观察孔、同步信号观察孔、锯齿波斜率调节观察孔等。
21 、 DK05 单相晶闸管触发电路实验
提供单结晶体管、正弦波触发电路,锯齿波同步移向、单相交流调压触发电路, TCA785 集成触发电路
22 、 DK06 电机调速控制实验( Ⅰ )
电流反馈与过流保护 (FBC+FA) 、给定器 (G) 、转速变换器 (FBS) 、反号器 (AR) 、电压隔离器 (TVD) 、调节器 I 和调节器 II 。其中调节器 I 和调节器 II 的反馈电阻、电容均外接 ( 从 DK10 上获得 ) ,实验时可以灵活改变系统的参数,观测不同的参数对系统稳定性及相应时间等影响;更可以让学生从调速系统的各种参数 ( 如电机的机电时间常数等 ) 出发对调节器的放大倍数及积分时间的参数分别设计,同时进行实际结果的验证,从而完成设计性实验。
23 、 DK07 直流斩波实验
根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》 ( 第四版 ) 中相关的直流斩波内容而设计的;提供组成直流斩波电路所需的元器件和采用专用的 PWM 控制集成电路 SG3525 。可完成教材中降压斩波电路( Buck Chopper )、升压斩波电路( Boost Chopper )、升降压斩波电路( Boost -Buck Chopper )、 Cuk 斩波电路、 Sepic 斩波电路、 Zeta 斩波电路六种典型实验。
24 、 DK08 给定及实训器件
提供给定( ±15V 可调电压输出)、压敏电阻(作为过压保护元件,内部已连成三角形接法)、二极管等。
25 、 DK09 新器件特性实验
提供 SCR 、 MOSFET 、 IGBT 、 GTO 、 GTR 新器件,可完成电力电子新器件特性实验。
26 、 DK10 可调电阻器,电容器
提供耐压 AC100V 的可调电容三组,调节范围为 0.1 ~ 11.37uF , 0 ~ 999KΩ 十进制可调电阻两组。
27 、 DK12 变压器实训
提供三相芯式变压器一个(该变压器有 2 套副边绕组,原、副边绕组的电压为 127V/63.6V/31.8V ),用于异步电机串级调速实训和三相桥式、单相桥式有源逆变电路实训;还设有三相不控整流电路等模块。
28 、 DK14 单相交直交变频原理
根据普通高等教育 “ 九五 ” 重点教材,王兆安、黄俊主编的《电力电子技术》 ( 第四版 ) 的相关内容进行开发,用于展示交直交变频原理,主要让学生了解 SPWM 正弦波脉宽调制信号的形成方法,了解 IGBT 管专用集成驱动芯片的特点及其使用。能完成如下实验项目: 1 、 SPWM 波形成的过程; 2 、交直交变频电路在不同负载(阻感)时的工作情况和波形,并研究工作频率对电路工作波形的影响; 3 、 IGBT 管专用集成驱动芯片的工作特性。
29 、 DK19 半桥型开关稳压电源
提供了半桥型开关稳压电源的主电路和控制电路,主电路的电力电子器件为电力 MOSFET 管;控制电路采用专用 PWM 控制集成电路 SG3525 ,采用恒频脉宽调制控制方案。可完成 “ 开关电路在开环与闭环下负载特性的测试 ” 以及 “ 电源电压波动对输出的影响 ” 等实验内容。
30 、 GDK28 三相异步电机变频调速控制系统
提供日本三菱 FR-D720-0.4KW-CHR 变频器一只,设有 BOP 操作面板及外围接口。
31 、 DB06 实验连接线及导线架
采用高可靠护套结构手**插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。
32 、欧式导线架 1 件
五、装置可完成的实验项目
(一) 电机及拖动部分实训
1.1 直流电机
(1) 电机认知(铭牌,冷态电阻,启动,换向,调速)
(2) 直流发电机
(3) 直流他励(或并励)电机实验(工作特性、机械特性和调速方法)
(4) 直流电动机转动惯量测试
1.2 变压器实验
(1) 单相变压器 ( 空载、短路和负载实验 )
(2) 三相变压器 ( 空载、短路和负载实验 )
(3) 三相变压器的联接组和不对称短路
(4) 三相三绕组变压器
(5) 单相变压器的并联运行
(6) 三相变压器的并联运行
1.3 异步电机
(1) 三相鼠笼异步电动机的工作特性
(2) 三相异步电动机的起动与调速(直接起动, Y- △ 起动,自耦变压器起动和绕线式异步电动机转子串电阻起动和调速)
(3) 三相鼠笼异步电动机的不对称运行
(4) 三相鼠笼异步电动机的温升
(5) 三相鼠笼式异步电动机转子转动惯量的测试
1.4 电动机机械特性的测定
(1) 直流他励电动机在各种运转状态下的机械特性
(2) 三相异步电动机在各种运行状态下的机械特性
(3) 三相异步电机 M-S 曲线测绘
(二)电力电子技术及自动控制部分实验
2.1 电力电子技术实验项目
(1) 单结晶体管触发电路
(2) 正弦波触发电路
(3) 锯齿波同步移相触发电路实验
(4) TCA785 集成触发电路
(5) 单相桥式半控整流电路实验
(6) 单相桥式全控整流电路实验
(7) 单相桥式有源逆变电路实验
(8) 三相半波可控整流电路的研究
(9) 晶闸管三相半波有源逆变电路的研究
(10) 三相桥式半控整流电路实验
(11) 三相桥式全控整流及有源逆变电路实验
(12) 单相交流调压电路实验
(13) 三相交流调压电路实验
(14) 单向晶闸管 (SCR) 特性实验
(15) 可关断晶闸管 (GTO) 特性实验
(16) 功率场效应管 (MOSFET) 特性实验
(17) 电力晶体管 (GTR) 特性实验
(18) 绝缘双极型晶体管 (IGBT) 特性实验
2.2 典型电力电子器件线路实验
(1) 单相正弦波脉宽调制( SPWM )逆变电路实验
(2) 半桥型开关稳压电源的性能研究
(3) 直流斩波电路的性能研究 ( 降压斩波电路、升压斩波电路、升降压斩波电路、 Cu k斩波电路、 Sepic 斩波电路、 Zeta 斩波电路六种典型线路 )(IGBT)
2.3 直流电机调速实验
(1) 晶闸管直流调速系统参数和环节特性的测定实验 (SCR)
(2) 晶闸管直流调速系统主要单元的调试 (SCR)
(3) 单闭环 ( 电压单闭环、转速单闭环、电流单闭环 ) 不可逆直流调速系统实验 (SCR)
(4) 双闭环不可逆直流调速系统实验 (SCR)
2.4 交流电机调速实验
(1) 单相正弦波脉宽调制 SPWM 变频调速系统实验 (IGBT)
(2) 双闭环三相异步电机调压调速系统实验 (SCR)
(3) 变频器的认识
(4) 变频器的参数设定与操作
(5) 变频器的面板控制
(6) 变频器的电位器控制
(7) 变频器的多段速控制
(8) 三相异步电动机的变频调速
六、 装置的配置清单
序号 |
编号 |
名 称 |
数量 |
备注 |
1 |
DQ01B |
电源控制屏 |
1套 |
|
2 |
DQ02 |
实验桌 |
1张 |
|
3 |
DQ03-1 |
固定电机导轨、测速系统及转速表 |
1套 |
|
4 |
DQ05 |
三相组式变压器 |
1件 |
|
5 |
DQ07 |
直流复励发电机 |
1件 |
|
6 |
DQ09 |
直流他(并)励电动机 |
1台 |
|
7 |
DQ10 |
三相鼠笼式异步电动机 |
1台 |
|
8 |
DQ11 |
三相线绕异步电机 |
1台 |
|
9 |
GDQ12 |
三相线绕异步电机启动调速电阻箱 |
1件 |
|
10 |
DQ19 |
校正直流测功机 |
1台 |
|
11 |
DQ22 |
直流数字电压、毫安、安培表(三只表)
(注:按实验要求每套需配2件) |
2件 |
|
12 |
DQ25 |
单/三相智能功率、功率因数表 |
1件 |
|
13 |
DQ26 |
三相可调电阻器(每组90Ω*2/1.3A) |
1件 |
|
14 |
DQ27 |
三相可调电阻器(每组900Ω*2/0.41A) |
1件 |
|
15 |
DQ29 |
可调电阻器、电容器90Ω*2/1.3A、900Ω*2/0.41A |
1件 |
|
16 |
DQ31 |
波形测试及开关板 |
1件 |
|
17 |
DQ44 |
数/模交流电流表 |
1件 |
|
18 |
DQ45 |
数/模交流电压表 |
1件 |
|
19 |
DK03 |
晶闸管主电路 |
1件 |
|
20 |
DK04 |
三相晶闸管触发电路 |
1件 |
|
21 |
DK05 |
单相晶闸管触发电路 |
1件 |
|
22 |
DK06 |
电机调速控制实验( Ⅰ ) |
1件 |
|
23 |
DK07 |
直流斩波实验 |
1件 |
|
24 |
DK08 |
给定及实验器件 |
1件 |
|
25 |
DK09 |
电力电子器件特性实验 |
1件 |
|
26 |
DK10 |
可调电阻,电容 |
1件 |
|
27 |
DK12 |
变压器实验 |
1件 |
|
28 |
GDK28 |
三相异步电机变频调速电路 |
1件 |
|
29 |
DK14 |
单相交直交变频原理 |
1件 |
|
30 |
DK19 |
半桥型开关稳压电源 |
1件 |
|
31 |
DB06 |
实验连接线及易损配件 |
1件 |
|
32 |
|
欧式导线架 |
1件 |
|
|
