电工、电子、电拖(带直流电机)技能实训与考核实验室成套设备
简介: 一、产品特点:
本电工电子实验室适用于高等、中等、职校及技术电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路 · 数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验窒的理想产品。它的配备是学校上水平、上等级的重要标志。
该电工电子实验室是在通用 " 的基础上增加了直流电机调速环节,直流实验电机等,除能完成前者全部实验内容外,能完成教学大纲要求的基础直流电机实验。该设备研制成功,解决了广大学校直流电机实验元器件难以购置、难以管理、难能可贵以开出实验课的烦恼。该设备把电工学、电工原理、电子技术、电力拖动控制线路、直流电机实验有机地融于一体,大大节省实验室,节省管理人员,节省资金。大大捉高了管理水平,规划化程度,大大减轻了教师实验准备工作。该设备是学校一步到位、上规模、上档次的理想选择。
通用电工电子实验室实训内容分为几个层次和若干模块,不同学制,不同生源的学校可根据自己的实际情况选择实训项目。该设备具有科学性、验证性、实用性、趣味性,是高等、中专、职业学校及各类培训机构为学生参加社会工作前必不可少的,也可用作考核机构对学生进行考核的理想设备。

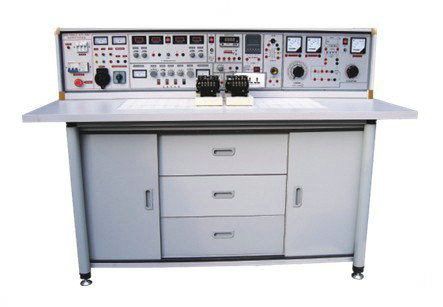

产品参考图片:![](images3/B1.png)
主要功能: JG-755C 电工、电子、电拖(带直流电机)技能实训与考核实验室成套设备
二、实训台及操作桌结构:
1 、通用电工电子实验室实验台构成与性能:
1.1 电源及参数:
1.1.1 输入电源:三相四线电源,输入时指示灯亮
1.1.2 电源输出:有嵌入式保险盒和漏电开关二级保护功能,一个应急开关。
A 组:监视电压表:通过换相开关指示三相输出电压。
B 组:三相电源输出:由三相电源插座和安全接线座输出电压,通过万能开关控制三相电的输出,以提高安全性。
C 组: 0-220V 电源输出:一组万能插座。为各种仪器提供工作电源。
D 组:可调交直流电源:一台 0.5KVA 单相调压器,输出 0 - 240V 交直流电源,电压输出有表指示。
E 组:固定直流稳压电源:输出电压 5V ,输出电流最大 500mA 。
F 组:恒流稳压电源:双路 0-30V 稳压输出,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出最大电流为 1.5A ,具有预设式限流保护功能,输出由 0.5 级数字电流表、电压表指示,电压稳定度< 10-2 ,负载稳定度< 10-2 ,纹波电压< 5mv 。
1.2 单次脉冲源:每拨按一次钮子开关可得到一组正负脉冲。
1.3 函数信号发生器输出正弦波、三角波、矩形波。
1.3.1 频率范围: 5HZ-550KHZ 分五个频段
1.3.2 频率指示:由 HZ 表直接读出
1.3.3 电压输出范围:正弦波: 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V
三级衰减: 0db 、 20db 、 40db 具有连续细调功能。
矩形波: 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V ,幅度连续可调
三角波: 5HZ-550KHZ> 1 V
1.4 音频功率放大器:输入音频电压不低于 10mv ,输出功率不小于 1W ,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。
1.5 智能型直流数字电流表:精度 0.5 级,采用 ICL 公司高性能 AD 转换器配以高速 MPU 单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程, 20mA 、 200mA 、 2000mA 三档,测量范围: 0-2000mA 。具有数据存储与查询、超量程报警、指示功能。
1.6 变压器:内置式 220V/12 + 24V ,功率 25W 。
1.7 喇叭: 8Ω,0.5W 内置式。
1.8 蜂鸣器:内置式;
1.9 灯头座: 250V 、 4A 灯头座一只,用于实训中电路的验证等,固定在实验台上,使用方便、安全。
1.10 直流电动机 Ra 、 Rf 调节旋钮
1.11 直流电动机 Ia 、 If 指示表
1.12 智能型多功能交流测量电表:通过选择键能同时测量工作电路中电流 I 、电压 U 、功率 Kw 、电能 Kwh 、工作时间 T 。八位液晶显示。
2 、实验操作桌:由双面饰面板制成,不变形,不褪色。尺寸: 160×70×80cm ,铝合金框架,造型美观大方,中间设有抽屉,存放工具,左右二只储存柜,用于储存元器件。
三、构成与配备 ( 以二十四座为例 )
1 、电工电子实验台操作桌 12 张,一桌二座,操作桌桌面中央设置通用九孔继电控制实训插板 ( 尺寸 :45×70cm) 。继电控制实验根据电路要求插上电气元件布线实验。元器件已装在特制元件盒上,实验方便、快捷。每张操作桌配有一粒胶皮板,保护插板和桌面 ( 如需要在桌上放置电动机、电子线路焊接等 ) 。
2 、电工电子实验台 1 台:由示教实验操作桌、实验台、演示控制屏组成,能分别控制 12 台的电源。尺寸为 160×70cm 。
3 、电工电子实验台,共 12 台,每张学生实验操作桌上配置 1 台。
四、实训项目:
电工部分:
1 、低压验电表的使用。 |
22 、小型变压器故障检查与排除。 |
2 、灭火器的操作方法。 |
23 、三相鼠笼式电动机的拆装与测试。 |
3 、口对口人工呼吸法和胸外心脏压挤法观察。 |
24 、三相鼠笼式电动机运行视。 |
4 、常用工具的使用与识别。 |
25 、三相鼠笼式异步电动机的定期检修。 |
5 、常用导线的连接和绝缘的恢复。 |
26 、三相鼠笼式异步电动机故障分析。 |
6 、电烙铁的拆装与焊接技能训练。 |
27 、定子绕组局部故障的排除。 |
7 、电工识图训练。 |
28 、单相电容式电动机绕组的拆换。 |
8 、配电板安装。 |
29 、单相电容式电动机故障与排除。 |
9 、室内配线。 |
30 、手动正转控制线路的安装与检修训练。 |
10 、室内照明线路安装。 |
31 、接触器点动正转控制 |
11 、电流表、电压表的安装。 |
32 、具有自锁的正转控制。 |
12 、万用表转换开关的使用和读数。 |
33 、具有过载保护的正转控制。 |
13 、交流电压的测量。 |
34 、接触器联锁的正反转控制。 |
14 、直流电压、直流电流的测量。 |
35 、按钮联锁的正反转控制线路。 |
15 、电阻的测量。 |
36 、按钮、接触器复合联锁的控制线路。 |
16 、兆欧表、钳形电流表接地电阻测定仪的使用。 |
37 、接触器控制 Y - △ 降压控制。 |
17 、常用开关类电器拆装。 |
38 、 X62 - W 型铣床主轴与进给电机的联锁控制。 |
18 、交流接触器的拆卸与组装。 |
39 、时间继电器控制 Y - △ 降压起动控制。 |
19 、热继电器与时间继电器的拆卸和组装。 |
40 、 C620 - 1 型车床控制线路的模拟安装。 |
20 、常用启动器的结构观察及检测。 |
41 、直流电动机的拆装训练(教师演示)。 |
21 、小型变压器的制作。 |
42 、直流电动机的检修训练(老师演示)。 |
电子部分:
1 、常用仪器仪表的使用; |
14 、语音报警喇叭的制作与实训; |
2 、常用电子元器件的识别与检测; |
15 、逻辑测试器的制作与测试; |
3 、电烙铁拆装与电子锡焊技能训练; |
16 、正负脉冲信号的制作与测试; |
4 、印刷线路板的制作; |
17 、智力竞赛抢答器的制作; |
5 、三端集成稳压直流电源的制作; |
18 、水位报警器电路的制作; |
6 、串联型直流稳压电源的制作; |
19 、迷你闪光彩灯的制作; |
7 、低频信号电压放大器的装配与测试; |
20 、光控音乐门铃; |
8 、具有负反馈信号放大器电路的制作与测试; |
21 、实用模拟自然风控制器的制作; |
9 、文式桥振荡器的焊接与调试; |
22 、台灯调光电路; |
10 、电池电压监视电路的制作与测试; |
23 、实用 CMOS 触摸锁钥电路; |
11 、电子催眠器电路的制作; |
24 、自动充电器的制作; |
12 、模拟 “ 知了 ” 电子电路的制作实训; |
25 、半导体收音机的组装与调试。 |
13 、实用声控、光控节电照明灯的制作与实训; |
|
电力拖动部分:
l 、闸刀开关正转控制线路 |
15 、 QX3-13 型 Y/ △ 自动起动控制线路 |
2 、接触器点动正转控制线路 |
16 、半波整流能耗制动控制线路 |
3 、具有自锁的正转控制线路 |
17 、全波整流能耗制动控制线路 |
4 、具有过载保护的正转控制线路 |
18 、 C620 车床电气控制线路 |
5 、倒顺开关控制正反转控制线路 |
19 、手动降压起动 |
6 、接触器联锁的正反转控制线路 |
20 、单相运行反接制动控制线路 |
7 、按钮联锁的正反转控制线路 |
21 、电动葫芦电气控制线路 |
8 、按钮接触器复合联锁控制线路 |
22 、 C6163 车床电气控制线路 |
9 、自动往返行程控制线路 |
23 、控制电路联锁控制线路 |
10 、接触器控制串联电阻降压起动线路 |
24 、主电路联锁控制线路 |
11 、时间继电器控制串联电阻降压控制线路 |
25 、直流电机启动 |
12 、手动 Y/ △ 降压起动 |
26 、直流电机的调速 |
13 、接触器控制 Y/ △ 降压起动 |
27 、直流电机的反转 |
14 、时间继电器控制 Y/ △ 降压起动 |
28 、直流电机制动实验 |
|
