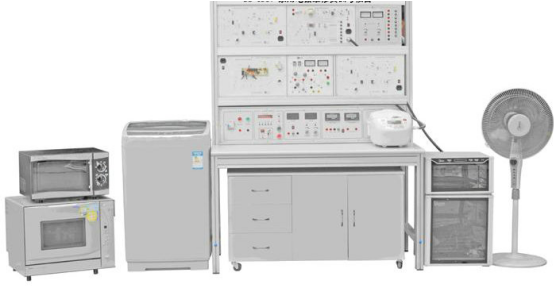

JG-JD61 家用电器维修实训考核台

主要功能： JG-JD61 家用电器维修实训考核台

二、设备功能特点
1．由实验管理器，定时器报警器，直流电源5V，2A。直流电源输出：0～30 V；0～2 A（连续可调），多量程智能直流电压表500V，多量程智能直流电流表5A，，一只精密数字电压表（DC 30V），一只精密数字电流表（DC 3A）；考核系统具有漏电短路16A、过载保护装置7A，
2．采用敞开式实训板，板上有完整的安装线路图、测试点、调整点。
3．JG-JD61家家用电子产品电器维修实训考核台电子电风扇，微电脑控制电饭锅，微波炉，电子消毒柜，全自动洗衣机，全自动洗碗机等多种常用家用电器为一体的组合设计，整套设备由实训台组件、实训桌和各实训单元及配套实训实物组成组成。实训电路板增设了智能故障点考核装置
4．实验室管理系统，故障点由教师计算机根据考核要求设置，通过考核系统传送到学生的敞开式实训单元，学生使用计算机或者单片机答题器进行答题。

三、实训项目
电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除
微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除
微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除
电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除
全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除
全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除
四、设备参数指标
1.实训台：
1)固定交流电源：AC 220 V±10% 50 Hz；
交流电源：四插式隔离电源插座一组，二插式常规电源插座一组；
绝缘电阻：≥10 MΩ；
抗电强度：1500 V/60 s。
实训台桌子；框架采用铝木结构铝合金40*80，主体板材麻铁灰色 三聚氰胺中纤板1300*750*1700
实训台材料：电源台铁式丝印，铝合金活动框架，
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
整机容量：＜1500VA
安全保护：动作电流≤30mA、动作时间≤0.1S
系统组成：实验装置是由实训台和实训挂件两部分组成
2. 实训考核系统：由教师设故界面、学生排故器、监控显示界面三部分组成
3. 实训挂件：由电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗碗机、全自动洗衣机等组成。挂件可设置故障点、完成排除故障等实训内容。
（2）实训挂件
实训挂件由电磁炉，电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动冼碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。
1、电子电风扇
采用电子控制电风扇为实训模型，手控、遥控、定时三种控制方式，包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元，配有扇叶、扇头、调速器实训实物，适用《新型电风扇原理与维修》课程的实训考核。
2、微电脑控制电饭锅
采用微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、LCD灯显示单元，配有加热实训实物，适合《电热电动器具原理与维修》课程的实训考核。
3、微波炉
采用机械式微波炉为实训模型，包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器单元，适合《家用微波炉的原理与维修》课程的实训考核。
4、电子消毒柜
采用远红外线和臭氧两种消毒柜模型，包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管单元。适合《电热电动器具原理与维修》课程的实训考核。
5、全自动洗碗机
采用家用全自动洗碗机为实训模型，包括控制处理电路、温度检测控制电路、水位检测控制电路、循环水泵、电源及指示灯单元组成。适合《电热电动器具原理与维修》课程的实训考核。
6、全自动洗衣机
采用波轮式洗衣机为实训模型，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元组成，适合《全自动洗衣机故障检修技术》课程的实训考核。
