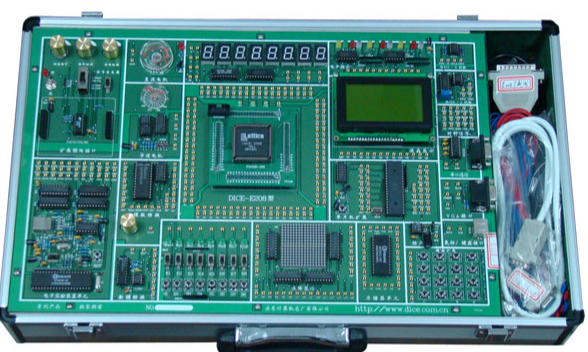

JG-3300 DSP实验箱
![](images3/H1.png)
主要功能:JG-3300 DSP实验箱
一、系统概述:
JG-3300 DSP实验箱 可采用德州仪器(TI)的TMS320VC54xx芯片作为主处理器(CPU),如5402、5409、5410、5416等 芯片;也可采用ALTERA 公司的Cyclone系列FPGA芯片,如EP1C3等。 可用来实现数字信号处理的各种算法的实现,完全满足教学实验要求及二次开发。该产品主要包括54xx系列芯片全部信号的扩展连接口、系统时钟、定时 器,HPI接口,标准串口、高速AD/DA转换、语音输入输出接口电路(AD50)、双音调调变DTMF频率的数位波形产生器、交通灯模块、直流电机驱动 模块(可实现闭环控制)、步进电机驱动模块、键盘处理,LCD液晶显示、I/O输入输出模块、DSP处理器与51系列处理器通讯。该产品比较适合于语音处 理、变频控制、拖动系统、便携式检测设备等控制场合。
二、主要功能:
主处理器:
1、TMS320VC5402,TMS320VC5409、TMS320VC5410、TMS320VC5416。2、ALTERA FPGA芯片:Cyclone EP1C3
内部存储器:16KX16Bit的内部双口存储器,4K的片内ROM,外部程序/数据存储器扩展:零等待周期的64Kx16Bit数据存储器、 64Kx16Bit程序存储器;32Kx8Bit系统自动装载的EPROM存储器;256K x16Bit的FLASH存储器。语音输入和功放输出:带有同步缓冲口16位的的AD\DA(TMS320AD50C),高采样频率为22.05K。有 硬件滤波功能,有话筒输入、扬声器输出功能。UART串行接口:采用16C550C芯片,符合RS232标准。键盘处理:Lattice 1016控制的4X8键盘。 LCD液晶显示:采用128X64图形LCD。高速AD/DA转换:TLC7528,TLV1571。
HPI接口:提供两个接口,分别与PC机或其它主机连接。直流电机闭环实验。(51CPU用来实现测速及液晶显示控制,DSP实现速度控制算法)I/O输入输出模块。
电源:提供4路电源:+5V,-5V,+12V,-12V,+3.3V及+1.8V由+5V转换而得。
三、实验内容:
A、DSP实验:
采用DSP集成调试开发环境Code Composer Studio V2.2。
(一)、硬件实验:
1、CPU基本指令实验
2、I/O口实验。
3、存储器实验
4、中断实验
5、定时器实验
6、同步串口实验
7、UART串口与PC机通讯实验
8、I/O模拟串口实验
9、A/D实验(TLV1571)
10、D/A实验(TLC7528)
11、8BitEPROM 自动装载实验
12、PC机HPI口装载实验
13、Flash ROM实验
14、语音录放实验
(二)、软件算法实验
15、∏R滤波器设计与实验
16、自适应滤波器的实现
17、Convolve卷积积分实验
18、FFT快速傅立叶变换
19、采样定理及实验
20、Correlation相关算法实验
21、DCT离散余弦变换
22、A律压缩扩展实验
B、FPGA实验
软件环境:ALTERA公司QutartusII 3.0
1、译码器设计
2、分频器设计
3、优先编码器的设计
4、加法器设计
5、模可变计数器
6、密码锁设计
7、交通灯实验
8、快速乘法器的设计
9、各种滤波器的设计与实现
|
