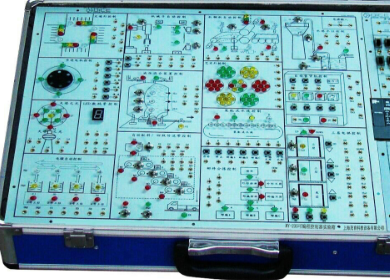

JG-PLCX2 可编程控制器实验箱
![](images3/H30.png)
主要功能: JG-PLCX2 可编程控制器实验箱
二、技术性能
1、输入电源:AC: 220V 50HZ
2、工作环境温度:-10-55℃ 相对湿度<85%(25℃)
3、主机:
标配 OMRON 30点主机,带USB编程电缆。同时可另选择西门子,三菱各种型号主机。
三、实验内容
可完成六类基本指令实验:
第一类 基本指令实验
第二类 定时器及计数器指令实验
第三类 移位寄存器指令实验
第四类 置位/复位及脉冲指令实验
第五类 跳转指令实验
第六类 常用功能指令实验
可完成十七个模块控制实验项目:
1、天塔之光
2、交通灯自动控制
3、交通灯手动控制
4、四相步进电机控制(实物控制)
5、液体混合装置自动控制 |
6、装配流水线控制
7、水塔水位控制
8、机械手自动控制
9、LED数码管控制
10、四级传送带控制
11、自动送料控制
12、自动售货机控制
13、三层电梯控制
14、邮件分拣控制
15、轧钢机自动控制
16、电镀自动控制
17、自控成型机 |
实验箱配合指导书可撑握下列指令的应用,清单如下:
基本指令
1.取指令2.取反指令3.与指令4.与非指令5.或指令6.或非指令7.输出指令8.求反输出指令9.电路块与指令10.电路块或指令11.定时器指令12.计数器指令
功能指令:
1 空操作指令2. 结束指令3. 互锁指令4. 互锁清除指令5. 跳转指6.跳转结束指令7. 锁存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定时器指令13. 可逆计数器指令14. 通道数据比较指令15. 数据传送指令16. 数据求反传送指令17.置位进位位指令18. 复位进位位指令19. 加法指令20. 减法指令21. 乘法指令22. 除法指令23. 十进制数转换为二进制数指令24. 二进制数转换为十进制数指令25. 译码指令26. 编码指令等。
*实验箱配有实验指导资料,连接线等附件,免费提供软件及实验程序。
|
