便携式太阳能光伏发电站测试与评估系统

JG-TYN12 便携式太阳能光伏发电站测试与评估系统


主要功能:JG-TYN12 便携式太阳能光伏发电站测试与评估系统



一、产品技术特点:

为了满足在野外对太阳能电池组件/阵列进行测试的要求,我们设计制造了利用自然光源进行测试的便携式太阳能电池测试仪,其具有比室内模拟测试准确,稳定,可靠的真实效果,实现对所有太阳能产品I—V特性现场的测试,可为太阳能电站设计,维修,验收提供数据保障,因此是质检部门、生产厂家、科研单位必备检测工具。
一.便携式太阳能光伏发电站测试与评估系统技术特点:

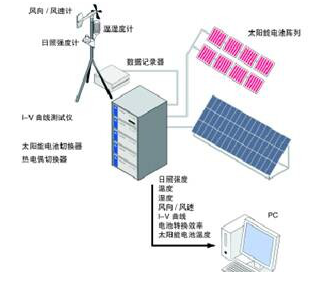

准确测试光伏方阵和组件在野外条件下的太阳辐射强度,环境温度,风速,电池组件的温度,开路电压、短路电流、最大功率、最大功率点电压、最大功率点电流和填充因子测算光伏方阵和组件在标准测试条件下(STC)下的开路电压、短路电流、最大功率、最大功率点电压、最大功率点电流、填充因子和转换效率
采用ARM技术进行设计,独创低功耗电子负载,只需蓄电池供电,可脱离220V电网和笔记本电脑使用,适合野外测试。
测试数据:Isc、Voc、Ipm、Vpm、Pm、FF、Eff

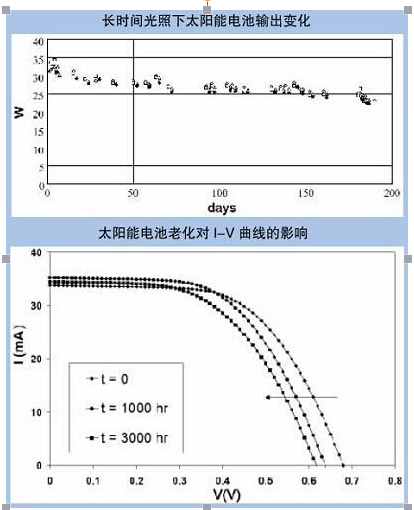

显示曲线:I-V曲线、P曲线
具有温度修正、补偿功能,范围:-20--+80,精度0.1
具有光强修正、补偿功能,光强≥80mw/cm2
具有数据、曲线存储、打印及测试数据分析功能
Windows操作系统
技术指标:
(1).太阳能辐照度:
通道数:1路;
范 围:0~2000W;
精 度:小于5% ;
显示分辨率:1W;
(2).风速:
通道数:1路;
范 围:0~60米/秒;
精 度:±0.3米/秒;
显示分辨率:0.1米/秒;
(3).温度:(太阳能电池温度1路,环境温度1路)
通道数:2路
范 围:-50~80 ℃ ;
精 度:±0.2 ℃ ;
显示分辨率:0.1 ℃ ;
结构:全密封结构,防潮,防水,粘贴电池表面;
(4).电压/电流接口(连接被测组件):
组件/阵列功率:10W—300W
测量功率的不重复度 ±0.5% (光强不变和温度不变的情况下)
电压:(25-350)V;
电流:(2-30)A;
精度:小于0.5%;
显示分辨率:0.001V;
(5).数据存储容量:6000条,存储内容为设定时间内的数据平均值。
(6).供电系统:交流220V 或 直流12V;

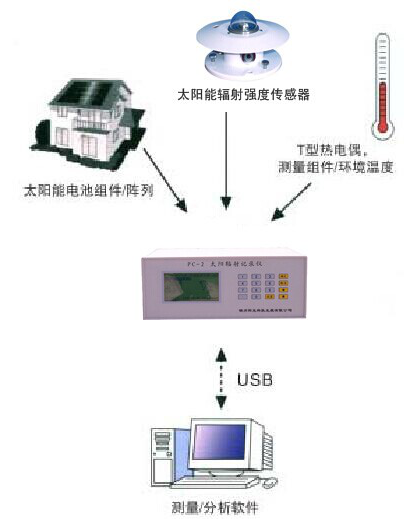

(7).通讯接口:标准RS232/USB接口,与管理微机有线连接,实时传送采集数据;
(8)、便携式太阳能电池测试仪管理微机及软件:

太阳能发电测试系统管理软件可在WINDOWS200以上环境即可运行,实时显示各路数据,每隔1秒更新一次,数据自动存储(存储时间可以设定),与打印机相连自动打印存储数据,数据存储格式,EXCEL标准格式,形成I—V曲线图,可供其它软件调用分析。
(9)、太阳能发电测试系统数据采集器一台:
该采集器采用高性能微处理器为主控CPU,大容量数据存储器。测试时由机内的电子负载实现了被测组件从开路到短路的变化过程,其电子负载电路采用电压控制、电容保持的暂稳态工作方式。电子负载的输出跟随一个控制电压,由预先存储在 EPROM中的设定的数据通过 D/A转换电路输出控制电压。电压步长的确定是通过测试出组件的开路电压完成的。采用确定电压步长的方法可以实现对不同型号组件的自动识别,使测试点在 I-V特性曲线上形成一个合理的分布。测试仪可以实时给出被测组件的开路电压、短路电流、最佳工作点、填充因子以及光强的测试数据。测试仪自动存储测试结果,工业控制标准设计,便携式防震结构,大屏幕汉字液晶显示屏(一屏显示多路监测要素,替代微机),轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能,当交流电停电后,由充电电池供电,可维持8小时以上,既可与微机同时监测,又可以断开微机独立监测。
9.1显示方式:大屏幕液晶汉字及图形显示,一屏显示多路数据, 液晶尺寸:115*65(mm);
9.2记录仪具有先进的轻触薄膜按键,操作简单,实现对各路数据的实时观测;
9.3仪器尺寸:340*150*300(mm); 重量:6.5Kg,金属外壳;

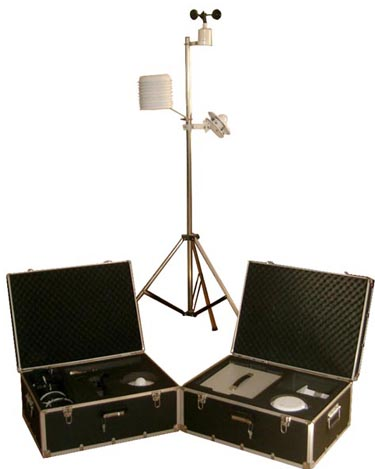

三、便携式太阳能电池测试仪基本配置:

序号

名 称

型 号

数量

单位

价格

1

太阳能总辐射表

TBQ-2

1



2

数字风速传感器

EC-9S

1



3

温度传感器(太阳能电池,充电电池)

PTWD-3A

1



4

环境温度传感器(含辐射通风罩)

PTWD-2A

1



5

便携式太阳能电池测试仪

TRM-FD4

1



6

太阳能电池I-V测试软件

TRM-FD1

1



7

支架(2米不锈钢)+便携箱(1台)

TRM-ZJ1

1



8

数据通讯线、传感器线缆(10米/根)

标准配置

1
