风力发电机特性实验箱

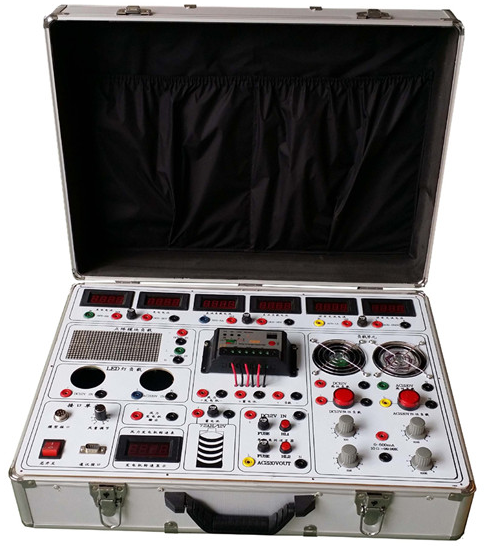

JG-FL33 风力发电机特性实验箱


主要功能: JG-FL33 风力发电机特性实验箱

随着能源危机日益临近,新能源已经成为今后世界上的主要能源之一。其中太阳能已经逐渐步入我们寻常的生活,而风力发电偶尔可以看到或听到,风光电互补发电系统是利用风能和太阳能资源的互补性,具有较高的性价的一种新型能源发电系统,有着很好的应用前景。太阳能实验室是研究太阳能利用的实验场所,其配有相应太阳能检测仪器仪表及试验装置,可作为太阳能的光、热、电利用示范性展示,以此为基地,开展太阳能利用的科学研究与开发工作,同时也可作为太阳能产品的检测开发中心。新能源教学设备正是利用太阳能发电的原理,结合教学的特点,研发的新的新能源教学设备,太阳能教学实训台广泛应用于职业高中、大学、研究生、企业技工培训以太阳能离网发电和太阳能并网发电为主课题的研究和教学培训。新能源教学设备是面向高等院校、职业技术学校本科生、研究生深刻理解太阳能光伏发电原理的新能源教学设备实验教学平台。

JG-FL33 风力发电机特性实验箱


风力发电机特性实验箱是一个风力发电实训系统,通过它可以为垂直轴风力发电机、可调风源、风力发电控制器和单相离网逆变器、交直流负载单元提供一个实用的教学、试验、演示平台。
(1) 风力发电机可移动距风源位置
(2) 控制面板为环氧树脂面板制作
(3) 移动滑轨为标准工业型材


技术参数
1、风力发电机可测转速:0-500转/分
2、模拟风源:320W单相离心风机
3、垂直轴风力发电机:10W

4、100W正弦波逆变器;可对交流220V不同负载进行试验;
5、控制器:12V/24V自动切换。设有电池板检测指示灯,蓄电池容量指示灯,负载指示灯,可对各部件进行实时检测
6、蓄电池:电压:12V;容量:7.2Ah
7、负载单元:A、DC12V感性、阻性负载B、AC220V感性、阻性负载C、可变电阻箱;(10Ω-99.99K)

8、16*32LED汉字点阵模块:DC12V或AC220V供电(可提供套件供学生焊接实训)
9、LED灯负载:DC12V,AC220V

可完成实验内容
实验一风力发电机特性实验系列
1-1、风力发电机开路电压、短路电流测试
1-2、风力发电机I-V特性测试实验
1-3、风力发电机最大输出功率计算实验
1-4、风力发电机填充因子计算实验
1-5、风力发电机转换效率测量实验
1-6、开路电压、短路电流与相对光强函数关系
1-7、风力发电机P-V特性测试实验
1-8、风力发电机暗伏安特性测试实验
1-9、风力发电机组件输出特性测试实验
1-10、串联、并联电阻对填充因子影响测试
1-11、风力发电机光谱特性测试实验
1-12、负载特性测试实验
实验二风力发电机蓄电池控制器实验系列
2-1、风力发电机蓄电池充电控制实验
2-2、控制器充、放电保护实验
2-3风力发电机充、放电电压、电流测试
2-4、风力发电机电量估测实验
2-5、控制器通用开、关输出模式实验
2-6、控制器纯光控开、关输出模式
2-7、控制器光控-时控输出模式实验
2-8、控制器调试输出模式实验
2-9、控制器负载过载、短路保护演示
实验三风力发电机逆变器实验系列
3-1、逆变器的工作原理分析实验
3-2、逆变器输出电压、电流测试实验
3-3、逆变器输出功率计算实验
3-4、逆变器过载保护演示实验
3-5、逆变器输入电压防反接演示实验
3-6、逆变器输入电压范围测试实验
3-7、逆变器转换效率计算实验
3-8、逆变器不同负载的电流电压测试
3-9、逆变器不同负载的功率估算实验
