JG-06M-3F 数控铣床电气控制与维修技术实训台 (FANUC 0I MF)
简介:近年来,随着数控技术的广泛应用,学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才,进一步提高学生的动手能力和分析解决问题的能力,全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是,大多数高校面临缺乏此类的数控培训设备。为此,本公司开发了数控铣床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控铣床系统控制原理、电气设计方法、元器件的选择、铣床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容,达到工业生产现场实习效果。该装置采用开放式结构、模块化设计,既可用于教学、也可用于课程设计、毕业设计和实训,有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力,使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构,同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。

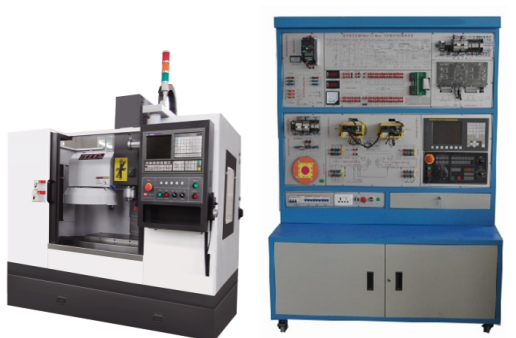

产品参考图片:
![](images3/D18.png) 主要功能:JG-06M-3F 数控铣床电气控制与维修技术实训台 (FANUC 0I MF)
实训台配有:实物数控铣床1台、主轴1套、冷却泵1台、伺服电机3台及限位开关和机床零点等。
一、实验台技术参数:
1、输入电源:AC380V(三相五线制)、50HZ
*2、故障考核28项
3、工作环境:温度-100C~400 C
4、整机容量:≤8kVA;
*5、实验台尺寸:
实训屏规格:长×宽×高(mm)=1370 ×750 ×1850 mm;
6、X、Y、Z轴由交流伺服电机驱动,运动方向上设有正负限位、参考点等开关,主轴由三相异步电机驱动,变频无级调速控制。
7.主轴、床身、拖板等采用铸件结构,铸件经过时效处理、表面机加工和铲刮工艺等,确保机床精度稳定。
二、产品结构
1、控制柜整体外壳为铁质钣金喷塑结构,坚固耐用。输入三相五线制380V交流电源。
2、柜体下面部分设计有两扇活动门,打开门里面空间宽敞,可安放仪器或其它物品。
3、柜体中间部份,左边装有总电源开关带漏电保护功能,总电源指示,柜体内部风机开关等;右边安装有一扇外翻的故障门,有专用钥匙锁上,设计比较隐蔽。打开故障门里面有28个考核开关,具备28项单项故障设计。
4、柜体上面部分是控制台的主控制区域,分九个控制单元:
⑴数控系统控制单元:要求控制台采用FANUC 0i Mate-MD铣床系统。
⑵伺服进给驱动控制单元:要求分X、Y、Z三个轴控制子单元。每个单元把各连接端子引到面板上,通过连接线的连接并可控制进给电机运行,方便学员进行操作连接。
⑶三相变频控制单元:要求本单元把各连接端子引到面板上,通过连接线的连接可控制电机运行,实现无级调速,方便学员进行操作连接。
⑷数控机床控制线路全局图:把数控机床的强电控制部分、继电器控制部分、数控系统的输入/输出部分全部展示出来,作为一个示范,以便学员能更加方便操作维修机床。
⑸数控系统输入/输出控制单元:全面剖析数控系统控制机床的原理与特点,内容包括伺服模拟信号输入/输出;主轴变频信号模拟量输出控制;冷却控制、机床零点信号控制、机床限位信号控制等。
⑹强电元器件安装区:把所有强电元器件统一安装在此处,如:交流接触器、直流继电器、保险管、三相灭弧器等。
⑺强电输出单元:把强电部分通过端子座引出,通过延长连接线对各单元进行连接。
⑻开关控制和电压电流指示单元:通过电压表和电流表来检测电源工作情况;用开关来控制及保护电路。
(9)故障考核模块:通过故障考核模块,老师可以随意给学生设定故障,让学生通过现象排除故障。
二、机床参数:
技术参数 |
DB-VML535 |
*工作台尺寸 |
≥800×320mm |
行程 |
*X轴/快速进给 |
≥510mm/15M |
*Y轴/快速进给 |
≥350mm/15M |
*Z轴/快速进给 |
≥420mm/10M |
*主轴转速 |
≥60-6000rpm |
*刀柄形式 |
≥BT40 |
进给速度 |
8000mm/min |
T形槽宽 |
14mm |
T形槽间距 |
110mm |
主轴端部到工作台距离 |
70-470mm |
主轴中心至立柱距离 |
375mm |
工作台最大承重 |
≥200kg |
最小设定单位 |
0.001mm |
*重复定位精度 |
≤±0.0075mm |
*定位精度 |
≤±0.01mm |
*主电机 |
≥3.7KW |
气源压力 |
4-6kgf/cm2 |
机床外形尺寸 |
≥2000×1720×2500mm |
重量 |
≥2600kg |
三、机床主要特点
4.1、JG-VML535型立式数控铣床是三轴控制的现代化加工机床,采用日本FANUC 0I MF数控系统,可自动连续完成对零件的铣、钻、镗、攻等多种工序,适用于大批量生产各种平面、孔、复杂形状表面的加工,节省工装,缩短生产周期,提高加工精度。应用场合非常广泛。
4.2、机床大件采用稠筋封闭式框架结构,刚性高,抗振性好,床身、立柱、铣头、床鞍、工作台等大件全部采用高强度铸铁,组织稳定,确保品质。合理的结构与加强筋的搭配,保证了基础件的高刚性。宽实的机床床身,箱型腔立柱、负荷全支撑的导轨,可确保加工时的负载能力。
*4.3、机床X、Y向导轨为直线导轨(即线轨),确保机床移动轻松、平稳。Z向为贴塑-淬硬导轨组合,确保垂直方向的稳定性。
*4.4、主传动采用变频主轴电机、同步带轮、同步齿形带传动,传动噪声低。主轴在60-6000RPM范围内无级变速,对各类零件加工的适应能力很强。主轴组件整套进口,可靠稳定,确保加工精度。X、Y、Z三轴采用高精密滚珠丝杆,搭配预压式双螺帽,确保最低背隙。三轴滚珠丝杆采用精密级滚珠丝杆专用轴承,运转精度高。滚珠丝杆和伺服电机以绕性联轴器直联,效率高,背隙小。
*四、基本实验实习项目
实验1 数控铣床维修实训装置电源控制
实验2 FANUC 0i数控系统的操作、接口实验
实验3 主轴调速实验(系统控制)
实验4 变频主轴参数优化实验
实验5 X轴伺服电机驱动控制实验
实验6 Y轴伺服电机驱动控制实验
实验7 Z轴伺服电机驱动控制实验
实验8 正负超程限位、零点实验
实验9 手轮(手摇脉冲发生器)实验
实验10 铣床数控系统控制加工实验
实验11 数控铣床系统通讯实验
实验12 数控铣床PMC编程与连接实验
实验13 数控铣床电气综合安装
实验14 PMC用户程序的设计
实验15 PMC用户程序的调试
实验16 数控铣床NC参数调试(-)
实验17 数控铣床NC参数调试(二)
实验18 数控铣床丝杆反向间隙补偿实验
实验19 数控铣床丝杆螺距补偿实验
实验20 数控铣床故障设置与排除实验
*六、人员培训
序号 |
项目 |
培训内容 |
1 |
编程 |
1) 程式组成、坐标系介绍、五大机能介绍及讲解
2) 指令特别介绍讲解
3) 综上内容举例讲解 |
学员练习编程 |
2 |
操作 |
1) 机床整体结构、开机步骤、操作面板按键功能介绍
2) 加工程式编辑、操作讲解、学员练习编辑程式 |
1) 刀补正方法及工件移动设定讲解及学员练习
2) 程式测试步骤讲解及学员练习
3) DNC操作方法及学员联
4) 机床操作注意事项及防撞车注意事项 |
3 |
机械维护 |
1)机械结构介绍
·主轴结构介绍
·X、Y、Z轴结构介绍
·刀库换刀机构介绍(加工中心)
·冷却及润滑系统结构介绍 |
1) 常见机械故障及维护:
·主轴异声
·X、Y、Z轴异声及方向尺寸不准
·油路故障排除
·撞车处理过程 |
4 |
电器维护 |
1) 常见电器元件及符号介绍
2) 基本电器知识介绍
3) 机床CNC电器控制图讲解 |
1) 常见电器故障排除
·常见处理方法
·伺服报警处理
·模组及主机板指示灯说明
2) 参数含义及修改方法,诊断DGN中信号查找及修改方法说明 |
5 |
测试 |
程式操作测试
机械、电器维护 |
*七、配 置 清 单
序号 |
材料名称与规格型号 |
数量 |
单位 |
1 |
数控系统(采用FANUC 0I MF) |
1 |
台 |
2 |
机床实训控制台(采用铁质钣金喷塑结构) |
1 |
台 |
3 |
VMl535A型实物铣床 |
1 |
台 |
4 |
手摇脉冲发生器(手轮)(安装在面板上) |
1 |
台 |
5 |
轴选、倍率开关 |
2 |
只 |
6 |
冷却泵电机 |
1 |
台 |
7 |
三相交流伺服电机(βis系列)(安装在实物实训上) |
3 |
台 |
8 |
交流伺服单元(βis系列,安装在面板上) |
3 |
台 |
9 |
X、Y、Z轴正负限位、机床回零开关(安装在实物实训上) |
3 |
只 |
10 |
变频主轴电机(安装在实物实训上) |
1 |
台 |
11 |
I/O板 |
1 |
块 |
12 |
分线器(FS-50BB) (安装在面板上) |
1 |
块 |
13 |
电压表6L2(0~450V)(安装在面板上) |
1 |
只 |
14 |
电压表85L17(0~450V)(安装在面板上) |
1 |
只 |
15 |
24V数字直流电压表(安装在面板上) |
2 |
只 |
16 |
灭弧器31TX1-31A03(安装在面板上) |
1 |
只 |
17 |
交流接触器CJX1-22(正泰)(安装在面板上) |
2 |
只 |
18 |
直流继电器MY2N(安装在面板上) |
4 |
只 |
19 |
KT18-32(安装在面板上) |
3 |
只 |
20 |
断路器DZ47-60-C5(安装在面板上) |
2 |
只 |
21 |
漏电保护器DZ47LE-32(安装在柜上) |
1 |
只 |
22 |
EL(安装在面板上) |
1 |
只 |
23 |
风机(安装在柜内)(安装在面板上) |
2 |
只 |
24 |
急停开关(强电)(安装在面板上) |
1 |
只 |
25 |
急停开关(驱动)(安装在副面板上) |
1 |
只 |
26 |
钥匙开关(安装在副面板上) |
1 |
只 |
27 |
风机开关(安装在面板上) |
1 |
只 |
28 |
照明开关(安装在面板上) |
1 |
只 |
29 |
单相电源插座(安装在柜上) |
1 |
只 |
30 |
RS232通讯模块(安装在柜侧面) |
1 |
只 |
31 |
电源指示灯(安装在柜上) |
1 |
只 |
32 |
信号连接线(安装在面板上) |
54 |
条 |
33 |
强电连接线(安装在面板上) |
26 |
条 |
34 |
直流24V电源(安装在柜内) |
2 |
台 |
35 |
650W变压器(安装在柜内) |
1 |
台 |
36 |
1500W变压器(安装在柜内) |
1 |
台 |
37 |
12W变压器(安装在柜内) |
1 |
台 |
38 |
钥匙(每套2把) |
1 |
套 |
39 |
CAD/CAM软件光盘 |
1 |
张 |
40 |
操作说明 |
1 |
本 |
41 |
维修手册 |
1 |
本 |
42 |
参数说明 |
1 |
本 |
43 |
实训台指导书 |
1 |
本 |
|
