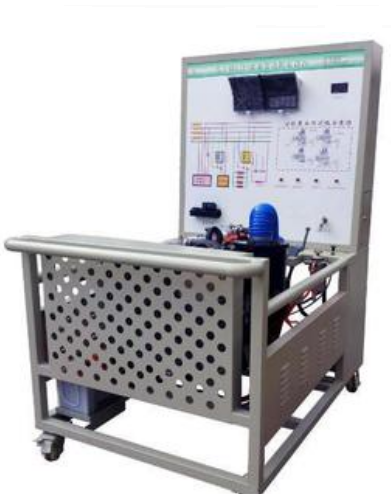

JG-6087 普通柴油发动机实训台 （四缸）
一、产品简介
普通柴油发动机实训台（四缸）采用柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
普通柴油发动机实训台（四缸）满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.普通柴油发动机实训台（四缸）真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置，可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
外形尺寸：1400×1000×1800mm(长×宽×高)
工作电源：直流12V
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm
四、基本配置(每台)
序号 |
名 称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图
（950*900*4mm铝塑板） |
套 |
1 |
2 |
组合仪表 |
原车 |
套 |
1 |
3 |
点火开关 |
原车 |
个 |
1 |
4 |
普通柴油发动机总成 |
原车 |
套 |
1 |
5 |
燃油箱 |
10L |
个 |
1 |
6 |
油门控制装置 |
|
套 |
1 |
7 |
进、排气管(带保护罩) |
原车 |
套 |
1 |
8 |
水箱(含不锈钢保护罩) |
|
套 |
1 |
9 |
蓄电池 |
12V 80Ah |
台 |
1 |
10 |
继电器 |
含：起动继电器、预热继电器等 |
套 |
1 |
11 |
保险丝盒 |
|
个 |
1 |
12 |
电源总开关 |
50A |
个 |
1 |
13 |
移动台架(带自锁脚轮装置) |
1500×1000×1700mm(长×宽×高) |
台 |
1 |
14 |
故障模拟与排除装置 |
|
套 |
1 |
15 |
设备教师手册 |
|
套 |
1 |
16 |
设备合格证、保修卡 |
|
套 |
1 |
|
