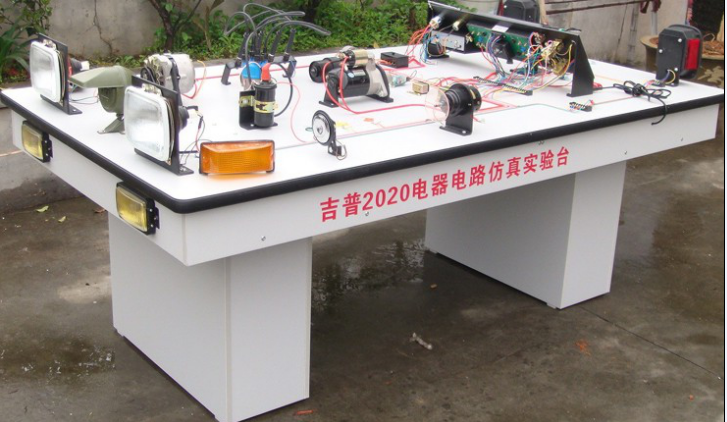

JG-2020 吉普2020汽车电器电路实验台
![](images3/J20.png)
据当今全国各地汽车专业学校老师的要求,我公司新推出一系列汽车电路线路安装和故障排除的学习实验台,此台能使学生在教室内按仿真效果进行实习,经实习后,可以巩固对所学系统的认识,更重要是培养学生的动手能力,从而达到理论和实践,从知识向能力的转化,本产品是学校提高教学质量和提高学生实践操作能力的重要实训设备。
一、结构功能特点:
本产品为台式结构,整体采用优质双面板制作而成,外形美观大方,操作方便,透明直观,台上所示电路系统大部分均为实物,本台在老师的指导下,可同时供多位学生实习各类电器系统。比如,启动点火、仪表信号、照明信号等其它系统,老师可以在实验台上任何部位制造故障,由学生自行排除,也可以拆掉台上所有电器接头,要求学生按照汽车线路图自行安装。
二、规格安装说明:
外形尺寸:210×110×80cm,净重80kg
电源:交流220V 50HZ 工作电源:直流12V
1、先将两小柜放好至规定距离,再将台面对准放好即可。
2、将台上电源插头接上220V交流电源,打开启动开关起动,进行演示。
3、本产品设有隐蔽断线故障8例分别如下:①远光②小灯③喇叭④仪表⑤雨刮⑥转向灯⑦启动⑧点火。
三、工作内容
1、启动系统正常工作情况、故障时情况。
2、点火系统可演示点火快慢及故障情况。
3、开关系统、① 启动开关、转向开关、雨刮开关、变光开关、停车灯开关、喇叭开关、②车灯开关、分小灯大灯、③雾灯开关:分前雾灯④危险灯开关、其余执行器开关(用模拟开关代替)。
4、仪表系统可演示发动机转速、工作及故障情况,可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示等。
5、灯光系统:可演示大灯、小灯、前后雾灯、前转向灯、停车灯、左右转向灯、制动灯、倒车灯、危险报灯、牌照灯等内部照明灯。
6、清洁系统:可演示刮水电机。
|
