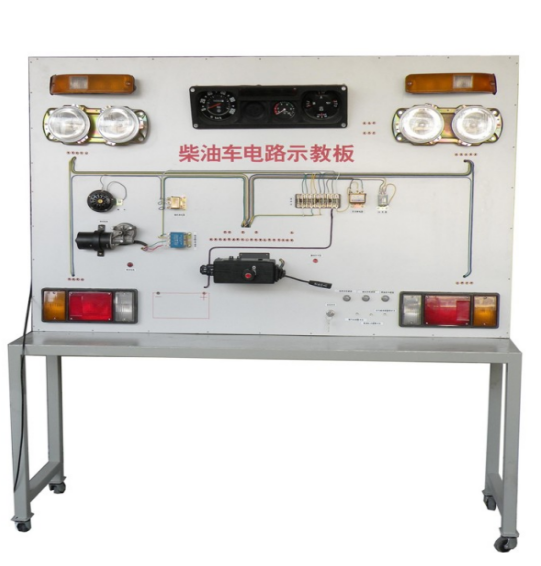

JG-8092 柴油机电路示教板

产品简介：

使用环境：温度-5℃～40℃；湿度≤80％

汽车型号：东风

工作电压：220V

频率：50/60HZ；

功率：350W

示教板尺寸：1600×1100×200（长×宽×厚）

储物柜规格：16000×500×700（长×宽×高）

万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色

控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。

产品组成：

产品组成:大灯总成、尾灯总成、各种开关总成、中央继电器盒、仪表总成、,点火开关、测端子、雨刮系统、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等等。

功能特点

本实验台可使学生了解灯光仪表系统系统的基本构造及工作原理，通过实物认识各开关及执行器的位置及工作原理。

通过显而易见的电脑检测端子，配合万用表检测如仪表、执行器的电压及电阻值。

设置灯光仪表常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力

面板上绘有完整的电控系统电路原理图
