JGDAZ-05电气动力设备安装调试技能实训装置
一、 概述 “ JGDAZ-05 型电气动力设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的实训设备,可完成《电气设备安装工(初级)》、《电气设备安装工《中级》的电气设备安装调试技能实训,是各职业院校、技工学校、培训中心等单位对电气设备安装工技能培训的理想设备,同时也是初级、中级电气设备安装工技能考核的理想鉴定设备。
二、 特点该实训设备在结构上以建筑模型(包含了电缆敷设备管模拟、变压器及配电室、二次接线及室内布线等典型结构)为基础,由电缆敷设、电力变压器的安装、 10KV 低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。
1. 电缆线路施工采用角钢挑架真实模拟现场电缆施工,包括低压电缆终端及中间接头的制作。
2. 电力变压器采用特殊制作的小型干式电力变压器进行接线、安装及核相测试等。
3. 断路器安装采用小型断路器来模拟现场少油断路器

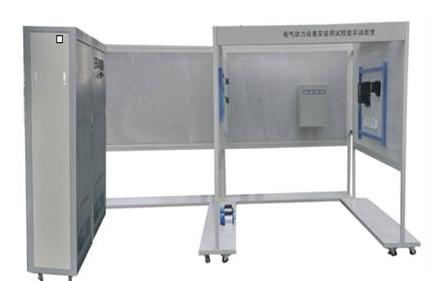

![电气动力设备安装调试技能实训装置](images2/ba9.jpg)
三、技术性能
1. 输入电压:三相四线制 380V ± 10% 50HZ
2. 工作环境:环境温度范围为- 5 ℃~ +40 ℃ 相对湿度< 85% ( 25 ℃)海拔< 4000 3. 容量装置:< 6KVA
四、装置配备
1. 交直流电源、电气设备配备
( 1 )电源部分三相四线 380V 市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电,采用 380V 市电来模拟 10KV 电网进线电压。提供 220V ( 0.5A )励磁电源及 0 ~ 250V ( 3A )连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组,并设有直流数显电压表及切换开关。设有 10KV 指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。
( 2 )配备一根 1KV 低压电缆线用于电缆敷设实训,配备一套户外型电缆终端附件和一套室内型电缆终端附件,用于低压电缆制作训练。
( 3 )配备电缆支架一组,用于电缆敷设训练。
( 4 )配备一台 5KVA 干式变压器,用于变压器安装实训
( 5 )配备一套小型配电箱用于二次接线布线操作,配电箱上设有一台电压表和三只电流表
( 6 )配备室内布线用线管以及配套弯头和接线端子用于二次接线操作
( 7 )配备 350W 直流电机一台
( 8 )配备 1.1KW 三相鼠笼式异步电动机一台
(9) 配备硬质导线 , 用于室内布线
(10) 配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器 , 用于完成电动机控制线路的安装调试实训 . 2. 仪器工具配有电工常用工具 2 套 ( 含配有电工常用工具 2 套(含剥线柑、尖嘴柑、十字螺丝刀、一字螺丝刀、斜口柑、电工刀、小钢锯及锯片等)电烙铁 1 把,卷尺 1 把、钳形电流表 1 只 ,500V 等级兆欧表 1 只 , 数字万用表 1 只 .
五、实训项目
( 一 ) 电缆线路的施工 1. 电缆的耐压测试和绝缘检测 2. 电缆支架的安装 3. 电缆的敷设 4. 电缆的户外式终端制作 5. 电缆的户内终端制作
( 二 ) 变配电设备的安装 1. 变压器的安装 2. 变压器的接线及检测 3. 配电箱的安装 4. 断路器的安装 5. 配电箱的接线 6. 电气二次接线 7. 线管的敷设及布线
( 三 ) 电动机的安装 1. 电动机的绝缘测试 2. 电机的就位安装 3. 电机的首末端判别 4. 电机机组的安装 5. 电机控制回路元器件的安装 6. 电机的接线与运行 |
