概述 :

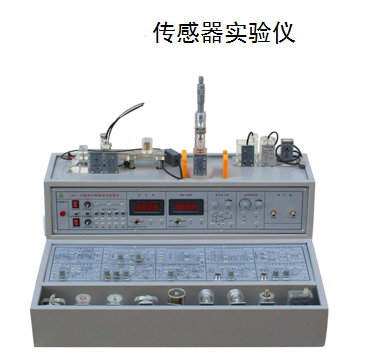

JGJZY-B 传感器实验仪 是本厂推出为传感器及教学实验而开发的适应不同类别 、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。
技术参数: ![](images3/x1.png)
1 、输入电源: AC220 V ± 5% 50 ± 1Hz
2 、额定电流:≤ 5A
3 、直流电源: ± 5V ± 15V
4 、稳压系数: ± 1%
5 、电压纹波: ≤ 10mV
6 、非线性误差: ≤ 5%
7 、测量精度: ≤ 1%
8 、功 耗: 100VA
9 、输出电流: 1A
10 、相对温度: -5 ℃~ 40 ℃
11 、相对湿度:< 85% ( 25 ℃ )
12 、实验台外形尺寸: 610 × 500 × 400mm
主控台功能:
1 、实验台提供四组直流稳压电源:± 5V 、± 15V ,具有短路保护功能。二组加热源。
2 、低频信号发生器: 1Hz-30Hz 输出连续可调, Vp-p 值 10V ,最大输出电流 0.5A 。
3 、音频信号发生器: 0.4KHz-10KHz 输出连续可调,输出电压范围: 0VP~10VP 连续可
调,最大输出电流: 0.5A (有效值 0.4KHz )。
4 、 差动放大器 : 通频带 0-10KHz ,可接成同相、反相、差动结构,增益为 1-150 倍的直
流放大器。
5 、数字式电压表:三位半显示,量程 ± 2V 、 ± 20V ,输入阻抗 100K Ω,精度 1% 。
6 、数字式频率 / 转速表:由四只数码管, 2 只发光管组成,输入阻抗 100K Ω ,精度 1% 。频率测量范围 1-9999 Hz ,转速测量范围 1-9999r/min 。
7 、高精度温度控制 PID 调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
8 、机械式压力表: 0-40Kpa ,精度 2% 。
9 、手动气压源: 0-40Kpa 。
三源部分: 1 、热源: 16V 交流电源加热,温度控制范围 0~ 150 ℃ 。
2 、转动源: 0-12V 直流电源驱动,转速可调范围 0~2400 转 / 分。
3 、振动源:振动频率 1-30Hz ,共振频率 12Hz 左右。
五、数据采集卡及处理软件:
数据采集工作 12 位 AD 转换、 RS232 、 USB 接口,分辨率由 1/22048 ,采样周期 1m -100ms ,采样速度可选择,即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
传感器种类及技术指标:
序号 |
实 验 模 块 |
传 感 器 名 称 |
量 程 |
精 度 |
1 |
电阻霍尔式传感器模块 |
电阻式传感器 |
± 2mm |
± 1.5% |
2 |
霍尔式传感器 |
≥ 2mm |
0.1% |
3 |
电容式传感器模块 |
电容式传感器 |
± 5mm |
± 1.3% |
4 |
电感式传感器模块 |
电感式传感器 |
± 5mm |
± 3% |
5 |
光电式传感器模块 |
光电式传感器 |
0-2400 转 / 分 |
≤ 1.5% |
6 |
涡流式传感器模块 |
涡流式传感器 |
≥ 1mm |
± 3% |
7 |
温度式传感器模块 |
温度式传感器 |
0 -100 ℃ |
± 2% |
8 |
www.bjhjwy.com |
磁电式传感器 |
|
0 .5V/m |
9 |
压电式加速度传感器模块 |
压电式加速度传器 |
1-30Hz |
± 2%/s |
10 |
光纤式传感器模块 |
光纤式传感器 |
≥ 1.5mm |
± 1.5% |
11 |
压力传感器模块 |
压力传感器 |
0-50kpa |
± 2% |
12 |
超声波传感器模块 |
超声波传感器 |
20 -60cm |
1cm |
13 |
|
MQ3 气敏传感器 |
50-200ppm |
|
14 |
湿敏传感器模块 |
湿敏传感器 |
10-95%RH |
± 5% |
15 |
|
霍尔式测速传感器 |
0-2400 转 / 分 |
± 1.5% |
16 |
|
涡流测速传感器 |
0-2400 转 / 分 |
≤ 1.5% |
17 |
|
磁电测转速传感器 |
0-2400 转 / 分 |
≤ 1.5% |
18 |
|
转速传感器 |
0-2400 转 / 分 |
≤ 1.5% |
19 |
热电偶、热电阻传感器
模 块 |
K 型热电偶传感器 |
0 -100 ℃ |
± 3% |
20 |
E 型热电偶传感器 |
0 -100 ℃ |
± 3% |
21 |
Pt100 铂 电阻传感器 |
0 -100 ℃ |
± 3% |
22 |
Cu50 铜电阻传感器 |
0 -100 ℃ |
± 3% |
传感器特点 : 1 、传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
2 、每种传感器每个独立,传感器上印有原理图与接线口,给学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
3 、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。
4 、学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。
传感器实验内容如下: 带 * 为实验为思考实验
传感器实验仪: 实验一 |
电阻式传感器的单臂电桥性能实验 |
传感器实验仪: 实验二 |
电阻式传感器的半桥性能实验 |
传感器实验仪: 实验三 |
电阻式传感器的全桥性能实验 |
传感器实验仪: 实验四 |
电阻式传感器的单臂、半桥和全桥的比较实验 |
传感器实验仪: 实验五 |
电阻式传感器的振动实验 * |
传感器实验仪: 实验六 |
电阻式传感器的电子秤实验 * |
传感器实验仪: 实验七 |
变面积式电容传感器特性实验 |
传感器实验仪: 实验八 |
差动式电容传感器特性实验 |
传感器实验仪: 实验九 |
电容传感器的振动实验 * |
传感器实验仪: 实验十 |
电容传感器的电子秤实验 * |
传感器实验仪: 实验十一 |
差动变压器的特性实验 |
传感器实验仪: 实验十二 |
自感式差动变压器的特性实验 |
传感器实验仪: 实验十三 |
差动变压器的性能实验 |
传感器实验仪: 实验十四 |
激励频率对差动变压器特性的影响 |
传感器实验仪: 实验十五 |
差动变压器的振动实验 * |
传感器实验仪: 实验十六 |
差动变压器的电子秤实验 * |
传感器实验仪: 实验十七 |
光电式传感器的转速测量实验 |
传感器实验仪: 实验十八 |
光电式传感器的旋转方向测量实验 |
传感器实验仪: 实验十九 |
接近式霍尔传感器实验 |
传感器实验仪: 实验二十 |
霍尔传感器的转速测量实验 |
传感器实验仪: 实验二十一 |
霍尔传感器的振动测量实验 |
传感器实验仪: 实验二十二 |
涡流传感器的位移特性实验 |
传感器实验仪: 实验二十三 |
被测体材质对涡流传感器特性的影响实验 |
传感器实验仪: 实验二十四 |
涡流式传感器的振动实验 |
传感器实验仪: 实验二十五 |
涡流式传感器的转速测量实验 |
传感器实验仪: 实验二十六 |
温度传感器及温度控制实验( AD590 ) |
传感器实验仪: 实验二十七 |
K 型热电偶的温度控制实验 |
传感器实验仪: 实验二十八 |
热电偶冷端温度补偿实验 * |
传感器实验仪: 实验二十九 |
E 型热电偶的温度控制实验 |
传感器实验仪: 实验三十 |
Pt100 铂电阻的温度控制实验 |
传感器实验仪: 实验三十一 |
Cu50 铜电阻的温度控制实验 |
传感器实验仪: 实验三十二 |
磁电式传感器的特性实验 |
传感器实验仪: 实验三十三 |
磁电式传感器的转速测量实验 |
传感器实验仪: 实验三十四 |
磁电式传感器的应用实验 * |
传感器实验仪: 实验三十五 |
压电加速度式传感器的特性实验 |
传感器实验仪: 实验三十六 |
光纤传感器的位移特性实验 |
传感器实验仪: 实验三十七 |
光纤传感器的振动实验 |
传感器实验仪: 实验三十八 |
光纤传感器的转速测量实验 |
传感器实验仪: 实验三十九 |
压阻式压力传感器的特性实验 |
传感器实验仪: 实验四十 |
压阻式压力传感器的差压测量实验 * |
传感器实验仪: 实验四十一 |
超声波传感器的位移特性实验 |
传感器实验仪: 实验四十二 |
超声波传感器的应用实验 |
传感器实验仪: 实验四十三 |
气敏传感器的原理实验 |
传感器实验仪: 实验四十四 |
湿度式传感器原理实验 |
传感器:实际按清单配置 传感器配置清单:
序号 |
器 件 名 称 |
单位 |
数量 |
1 |
实验台 |
台 |
1 |
2 |
电阻式霍尔式传感器转换电路 |
块 |
1 |
3 |
电容式传感器转换电路 |
块 |
1 |
4 |
电感式传感器转换电路 |
块 |
1 |
5 |
光电式传感器转换电路 |
块 |
1 |
6 |
涡流式传感器转换电路 |
块 |
1 |
7 |
温度式传感器转换电路 |
块 |
1 |
8 |
压电加速度式传感器转换电路 |
块 |
1 |
9 |
光纤式传感器转换电路 |
块 |
1 |
10 |
压力传感器转换电路 |
块 |
1 |
11 |
超声波传感器转换电路 |
块 |
1 |
12 |
湿敏传感器转换电路 |
块 |
1 |
13 |
电阻式传感器 |
个 |
1 |
14 |
电容式传感器 |
个 |
1 |
15 |
霍尔式传感器 |
个 |
1 |
16 |
电感式传感器 |
个 |
1 |
17 |
光电式传感器 |
个 |
1 |
18 |
涡流式传感器 |
个 |
1 |
19 |
涡流测速传感器 |
个 |
1 |
20 |
温度式传感器 |
个 |
1 |
21 |
磁电式传感器 |
个 |
1 |
22 |
磁电测速传感器 |
个 |
1 |
23 |
压电加速度式传感器 |
个 |
1 |
24 |
光纤式传感器 |
个 |
1 |
25 |
压力传感器 |
个 |
1 |
26 |
超声波传感器 |
对 |
2 |
27 |
气敏传感器 |
个 |
1 |
28 |
湿敏传感器 |
个 |
1 |
29 |
霍尔式转速传感器 |
个 |
1 |
30 |
转速传感器 |
个 |
1 |
31 |
K 型热电偶传感器 |
只 |
1 |
32 |
E 型热电偶传感器 |
只 |
2 |
33 |
Pt100 铂电阻传感器 |
只 |
1 |
34 |
Cu50 铜电阻传感器 |
只 |
1 |
35 |
热电偶、热电阻实验仪 |
台 |
1 |
36 |
位移台架 |
套 |
1 |
37 |
光纤位移台架 |
个 |
1 |
38 |
测微器 |
把 |
1 |
39 |
压力表 |
只 |
1 |
40 |
橡皮气囊 |
个 |
1 |
41 |
三通管 |
条 |
1 |
42 |
铁片、铜片、铝片各一片 |
片 |
3 |
43 |
温度计 0-100 ℃ |
条 |
1 |
44 |
Φ 8 × 4 磁钢 |
粒 |
1 |
45 |
超声波反射挡板 |
块 |
1 |
46 |
传感器实验指导书 |
册 |
1 |
47 |
实验连接导线 |
条 |
1 |
48 |
数据采集连接线 |
条 |
1 |
49 |
数据采集处理软件 |
盘 |
1 |
