概述

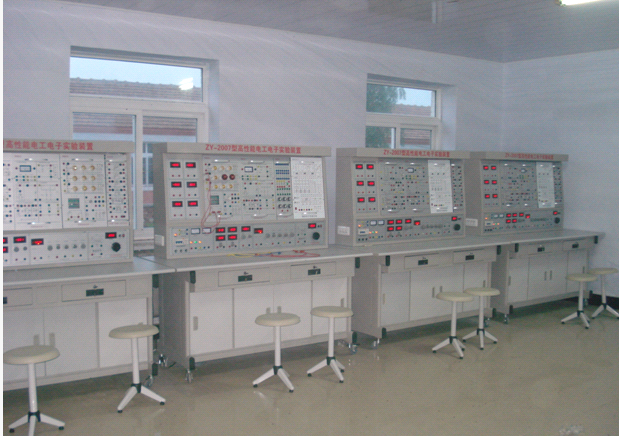

高性能电子实验装置吸收了国内国外先进教学仪器的优点,充分考 虑了实验室的现状和未来的发展趋势,从性能上和结构上进行了创新,采用挂箱式结构,简 洁明了,布局合理,使用方便灵活。实验仪表全数字化显示、精度高,对实验中所涉及的电 源、仪器仪表采取可靠保护,同时设置了可靠的人身安全保护体系,该实验装置性能优越, 是各大中专院校实验室建设的最佳选择。
用途 : 适用各大中专院 “ 数电 ” 、 “ 模电 ” 、 “ 电机控制 ” 、等课程的实验教学。并可扩展 “ 可 编程控制器 ” 及 “ 电机变频控制 ” 等实验内容。
![](images3/d34.png)
二、技术指标及要求 :
1 、外型尺寸: 135 x 60 x 143 cm 3
2 、工作电源: 交流三相四线 380 ± 5% 50HZ
3 、输入功率: <1.5KVA
4 、输出交流电源: 三相四线 380V 、单相 0--450V 连续可调,电压电流表指示。
5 、人身安全保护功能: 电流型漏电保护、电压型漏电保护和防触电实验导线。
6 、直流稳压电源:两组 0--30V 连续可调,自动继电器换档,数字表显示,自动过载保护、指示和自动恢复功能。
7 、恒流源: 0--200mA 连续可调,数字表显示,开路保护。
8 、定时器兼报警记录仪: 电源控制屏内配有定时器兼报警记录仪,具有设定实验时间、记录报警次数等功能
9 、函数信号发生器: 信号源功能板
频率计: 6 位数字显示,测量范围 1Hz ~ 10MHz ,作为外部测量和内置信号源频率指示。
信号源频率范围: 0.2Hz ~ 2MHz ,分七档
输出波形:正弦波、三角波、方波、脉冲波、斜波及 50Hz 正弦波
占空比调节: 20% ~ 80%
输出幅度: 20Vp-p( 1M Ω 负载 ) 、 10Vp-p(50Ω 负载 )
输出保护:短路保护,抗输入电压 ±35V ( 1 分钟)
幅度显示:三位 LED
功率输出: ≥10W ;频率范围 (3dB 带宽 ) : 20KHz( 方波、三角波、正弦波 )
频率计: 测量范围为 1Hz 至 8MHz ,有六位 LED 数码管显示,闸门时基 1S ,灵敏度 35mV 。开关(内测 / 外测)转换。
10 、直流数字电压表: 微处理器制作; 0.5 级精度;自动切换量程;超量程保护;可存贮、查询数据;并具有通讯功能;测量范围: 0 - 300V 。
11 、直流数字毫安表: 微处理器制作; 0.5 级精度;自动切换量程;超量程保护;可存贮、查询数据;并具有通讯功能;测量范围: 0 - 500mA 。
12 、直流数字电流表: 微处理器制作; 0.5 级精度;自动切换量程;超量程保护;可存贮、查询数据;并具有通讯功能;测量范围: 0 - 5A 。
13 、交流数字电压表: 最新专业 MCU 制作;精度 0.5 级,自动切换量程,超量程保护;可存贮、查询数据;并具有通讯功能。测量范围: 0 - 450V 。
14 、交流数字电流表: 最新专业 MCU 制作;精度 0.5 级,自动切换量程,超量程保护;可存贮、查询数据;并具有通讯功能。测量范围: 0 - 5A 。
15 、智能型功率、功率因数表: 真有效值测量,浮点法显示,四位数显,精度 1.0 级,量程自动切换;存储测试数据,并有通讯功能。测量范围: 0 - 2000 瓦。
16 、实训连接线 :根据不同实训项目的特点,配备两种不同规格的实训连接线,强弱电均采用高可靠护套结构用枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯己烯绝缘层,具有柔软、耐压高,强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;两种导线都只能配合相应内孔的插座,不能混插,大大提高了实训的安全及合理性。
17 、实验挂箱:
实验挂箱面板正面印有原理图及符号,反面焊有相应元器件,需要测量及观察的部分装有锁紧式接插件,使用方便、直观、可靠,实验电路采用单元电路方式设计,每个单元电路以基本电路为主,再连接不同的元件为该电路参数或通过不同的单元电路组合,完成不同的实验要求。
( 1 )模拟电子实验挂箱
设有电源实验电路、运放实验电路、直流信号源、低压交流电源、电阻电容三极管等实验元件;配备单管、多级、负反馈实验模块、分离、集成功率放大实验模块。
( 2 )数字电子实验挂箱
设有 8 位逻辑电平开关、 8 位逻辑电平指示、四位十进制设码显示器、一个共阴数码管、两组拨码开关、单次脉冲、高可靠圆脚集成插座 8P 、 14P 、 16P 、 28P 、 40P 等若干以及实验所需的电阻器、电位器三极管等。
三、实验器材配置
1 、实验桌:钢木结构,铁质喷塑,耐磨防火面板,设有抽屉、柜子用于存放工具、配件等。
2 、电源控制屏:包含交直流数字电压电流功率功率因数表,两组直流稳压电源;恒流源、信号源、交流三相电源、单相 0-250V 可调电源及交流低压电源。
3 、实验挂箱:电工实验挂箱四只、模拟电子实验挂箱一只、数字电子实验挂箱一只、
5 、实验导线、实验指导书、使用说明书 1 套。
配置清单(每台)
1 |
电源仪器控制屏 |
1 套 |
2 |
实验桌 |
1 张 |
DZ01 |
模拟电路实验挂件 |
1 件 |
DZ02 |
数字电路实验挂件 |
1 件 |
3 |
万用表 |
1 件 |
4 |
实验指导书 |
1 套 |
5 |
高可靠护套结构手枪插式实验连接线及配件 |
1 套 |
6 |
实验凳 |
2 张 |
四、实验项目
模拟电路实验项目
1 、常用电子仪器的使用
2 、二极管的简单测试
3 、晶体三极管输入输出特性实验
4 、单级放大电路
5 、两级放大电路
6 、负反馈放大电路
7 、射极跟随器
8 、差动放大电路
9 、场效应管放大器
10 、 RC 正弦波振荡电路
11 、 LC 振荡器及选频放大器
12 、集成运放的基本参数测试
13 、集成运放比例求和运算电路
14 、集成运放的积分、微分电路
15 、集成运放的电压比较器 电路
16 、波形发生器
17 、有源滤波器
18 、集成功率放大器
19 、互补对称功率放大器
20 、集成稳压器
21 、串联稳压电路
22 、晶闸管可控整流电路
数字电路实验项目
1 、晶体管开关特性、限幅器与钳位器
2 、 TTL 集成逻辑门的逻辑功能与参数测试
3 、 CMOS 集成逻辑门的逻辑功能与参数测试
4 、集成逻辑电路的连接和驱动
5 、组合逻辑电路的设计与测试
6 、译码器及其应用
7 、数据选择器及其应用
8 、触发器及其应用
9 、计数器及其应用
10 、移位寄存器及其应用
11 、脉冲分配器及其应用
12 、使用门电路产生脉冲信号 —— 自激多谐振荡器
13 、单稳态触发器与施密特触发器 —— 脉冲延时与波形整形电路
14 、 555 时基电路及其应用
