一、概述
本厂开发,在国内处领先地位的集设计、测绘、创新于一体的多媒体机械制图实训设备,适用于《技术制图》、《机械制图》、《工程制图》等课程。 《机械制图》是高职高专机械类专业学生必修的一门专业技术基础课。 本机械制图实训装置 是培养学生正确识读和绘制机械图样,增强学生工程基础能力,实践性较强的应用型设备。同时,借助于计算机图形学技术和多媒体技术, 采用育文机械制图多媒体软件用电脑演示三维动态模型, 加强直观性教学,做到教学内容直观形象, , 提高学习兴趣、降低学习难度。 实训装置还采用绘图板来画图,制图板的上下升降采用电动控制;实训装置采用 40 件模型和 40 块模块板说明供学生使用;模型和模块板可随课程内容需要进行更换操作。

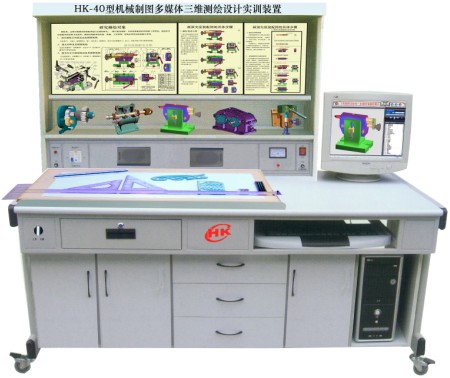

机械制图多媒体测绘模型设计实训装置
二、产品特点
1 、实验台采用 P4 电脑一台
2 、利用京工多媒体软件界面,用三维动画生动演示模型、使学生实现理论与实际的紧密结合。
3 、利用模块板文字图板说明文件,指导学生独立分析模型形状,培养看图识图分析能力。
4 、利用实物模型让学生深入了解模型结构,增加学生设计与分析课程内容,培养学生的创新意识。
5 、实验装置采用 40 件模型和 40 块模块板, 各模块图文并茂,内容生动,方便学生参考学习 。
6 、本装置采用组件式结构,更换模块板和模型便捷,如需扩展功能或开发新实验,只需添加模块板和模型即可,永不淘汰。
三、本机械制图实训装置的任务
1 、培养绘制工程图样的能力。
2 、培养计算机绘制工程图样的能力。
3 培养阅读工程图样的能力。
4 、培养徒手绘画草图的能力。
5 、培养对三维空间逻辑思维和形象思维能力。
四、主要技术参数
1 、工作电源:单相 220V 交流电源。
2 、结构:实验台为铁质钣金喷塑结构,坚固耐用。
3 、工作环境:温度 -10 0 -+ 40 0 C 。
4 、整机功耗:< 1KW
5 、实验台外形尺寸: 1600 × 750 × 1750mm

五、实验台内容配置

序号

名称

数量

备注

1

顶尖座装配

1 件





用三维动画来演示模型,方便学生绘制图形

2

齿轮油泵装配

1 件

3

减速器装配

1 件

4

手动滑油泵装配

1 件

5

组合体叠加

1 件

6

组合体读图方法

1 件

7

组合体接头切割

1 件

8

组合体切割

1 件

9

组合体线面分析法

1 件

10

组合体形体分析法 1

1 件

11

组合体形体分析法 2

1 件

12

组合体轴承盖

1 件

13

组合体轴承座

1 件

14

蜗轮箱 1

1 件

15

蜗轮箱 2

1 件

16

蜗轮箱体

1 件

17

阀体

1 件

18

夹具体

1 件

19

轴 1

1 件

20

轴 2

1 件

21

套筒

1 件

22

主轴

1 件

23

支架

1 件

24

减速箱体

1 件

25

槽配合

1 件

26

拔叉

1 件

27

箱体

1 件

28

端盖

1 件

29

板盖

1 件

30

半剖 1

1 件

31

半剖 2

1 件

32

复合剖

1 件

33

阶梯剖

1 件

34

局部剖

1 件

35

全剖

1 件

36

连杆

1 件

37

斜剖

1 件

38

旋转剖

1 件

39

断面剖 1

1 件

40

断面剖 2

1 件

41

一号绘图板、 90cm 丁字尺、绘图仪器一盒 5 件、曲线板、三棱比例尺、不锈钢多用擦图片、多功能模块、三角板一副、绘图铅笔 1 套 5 支、绘橡皮擦

1 套

各 1 件

42

多媒体 机械制图 软件内容: 40 件模型三维动画;丁字尺的使用;丁字尺和三角板组合使用方法;曲线板的使用;铅笔的使用;分锥的使用;图纸幅面、图线、字体、尺寸标注;几何作图等。

1 套

软件用三维动画来演示模型;用动画语音来讲解绘图工具的使用方法和作图标准。
