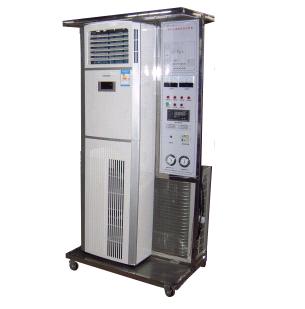

JGL-502型 柜式空调实训装置
该装置采用真实柜式空调为实训对象，可使学员能够真正地学到相应的技术技能，装置由不锈钢支架、制冷系统、制冷系统流程板三部分组成，在制冷系统流程板上配置相应的压力及温度表，可以直接观测到制冷系统的各点工作时的参数，通过分析参数 , 可以了解制冷系统的工作状态 , 提高学生对制冷系统的分析判断能力。

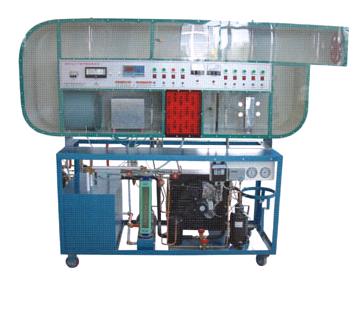

JGL-514型 循环式空调过程实验装置:

一、工作条件：
环境温度：常温 电源电压： 380V 功率：3KW
二、功能：
本实验装置为《空气调节》课程实验教学设备,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。实验装置的结构如图所示。由空气循环系统、蒸气加湿器、一次加热器、二次加热器、冷却器及其冷水机组和相应的测试仪表等组成。可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。利用风雪阀门的调节,可以实现直流式、封闭式(再循环式)和一次回风式、三种不同的循环形式和空气处理过程。在实验中,还可以对空气的温度、湿度、流量进行测量;并能对加温器、加热器的输入电功率进行测定,从而可以计算各空气处理过程中的热量和湿量得失,以及进行热、湿平衡的分析。本装置采用电子式数字显示仪直接检测点数据组成的测试系统。
三、主要技术参数：
外形尺寸 200×80×170（cm）
制冷量 950Kcal/n
制冷剂 R12 2公斤
制热量 3KW
蒸发器面积 15平方米
换热器 15平方米
蒸发器水箱 65×40×45cm3
风机 2000m3/n
流量计 40-400升/n

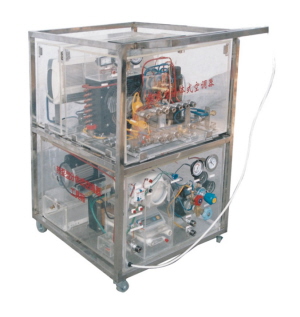

空调制冷系统实训装置 : 本系列共有5种： 直冷式冰箱系统实训装置 间冷式冰箱系统实训装置 KC单冷窗式空调系统实训装置 热泵型窗式空调系统实训装置 热泵型分体式空调系统实训装置   外形尺寸： 700×500×l000mm 特点： 采用全不锈钢手推车，透明有机玻璃外罩（可脱卸） 车内分上下二层。上层为制冷系统专用箱,下层为工具专用箱。箱体间装有不锈钢滑轨、滑轮,箱体上设有拉手,可方便地从车中取出,放置在工作台上。培训、鉴定操作完毕后,又可迅速归拢上车移出收藏。 功能： 1、进行各种制冷原器件的识别。 2、使用耐高压软管和快速接头进行各种冰箱、空调制冷与系统的连接。 3、电气接线操作，掌握各种制冷系统的外部接线方法。 4、制冷系统的故障识别：可通过各种制冷小系统中专设的故障阀门人为制造系统故障，通过故障现象和高低压，电流等表计参数进行故障判断。 5、充制冷剂：系统中增设专用充液阀（或三通阀）。通过充氟装置，可进行排出制冷剂，定量充灌制冷的实际操作。 6、抽真空、充氮、检漏：通过真空泵、充氮装置、可进行系统抽真空，充氮试压的实际操作，学员使用检漏工具查出系统中的泄漏点。
