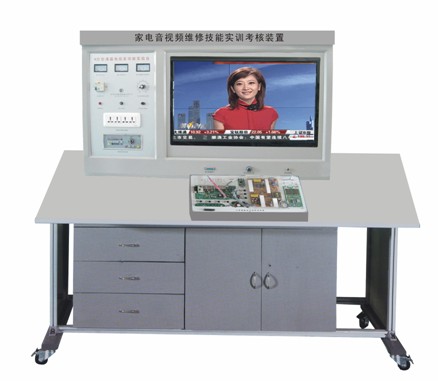

实训台包括实训控制屏（交直流电源、彩色信号发生器、智能考核接口）、液晶显示屏和实训组件（液晶电视模块、、智能实训考核系统）。液晶显示屏： 32 寸，对比度： 600 ： 1 ，亮度： 500cd/m2, 反应时间＜ 16ms 。液晶电视模块包括智能故障转换接口、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制、视频信号处理、音频输出、 AD 模数转换、内置故障设置系统，可由电脑随机设置故障点。智能实训考核系统配智能考核软件和智能答题器，学生可以通过答题器与教师电脑进行数据交换，可以对学生考核情况进行统计分析。配备北京京工科教公司实训指导书。
二、技术性能
1. 输入电源：单相三线制 AC220V ± 10% 50HZ
2. 工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85% （ 25 ℃ ）
3. 整机容量：＜ 300VA
4. 安全保护：动作电流≤ 30mA 、动作时间≤ 0.1s
5. 外形尺寸： 170cm × 93cm × 135.5cm
6. 配备密码开机、定时关机系统，便于实验管理 .
三、系统组成
1. 本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
? 实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2. 交流电源（均带有过流保护）
输出电源：市电不隔离输出 220V 50HZ
隔离变压器输出 220V 50HZ
14.5V 50HZ
3. 直流电源： ± 16V/+12V
4. 彩色信号发生器
（ 1 ）输出信号频率范围：第 12 频道
（ 2 ）电视信号形式：分为圆、点、格、黑白格、彩色、单色等 16 种形式，可通过按键直接选择
（ 3 ）输出信号：有视频、伴音（中频 6.5M ）、射频输出接口）
（ 4 ）信号制式： PAL-D/K
5. 智能考核接口单元：答题器接口、 PC 机串行接口、彩电模块接口
（二）液晶显示器： 32 寸 对比度： 600 ： 1 ，亮度： 500cd/m2, 反应时间：＜ 16ms
（三）实训组件
本装置由液晶彩电模块、 DVD 视盘机、智能实训考核系统组成。
1. 液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、 AD 模数转换单元、内置设故排故系统（可由电脑随机故障点）
2. 智能实训考核系统
1 、计算机可以监控 1-126 台家用电器智能考核台
2 、已设置 20 多个故障点。
3 、具有发卷功能
4 、具有收卷功能
5 、具有单台和全部实验台清零功能
6 、具有自动检测各家用电器考核台的通讯联机情况
7 、可以生成学生个人成绩单
8 、可以对学生考核情况进行统计、分析
9 、设有进入系统密码，进入系统后能够修改密码
10 、具有打印功能
11 、具有答题次数限制功能
12 、学生台配智能答题器，学生可以通过答题器与都师进行数据交换
（四）实训桌： 整体结构采用铝合金框架落地台式 ，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实验项目
1. 黑屏故障分析与故障演示实验 ;
2. 有声音，无图像的故障分析与演示实验 ;
3. 键控电路的故障分析与演示实验 ;
4. 遥控接收电路的故障分析与演示实验 ;
5. 无光栅 , 无声音故障分析与演示实验 ;
6. 右声道无声音故障分析与演示实验 ;
7. 左声道无声音故障分析与演示实验 ;
8. 功放电路的故障分析与演示实验 ;
9. 遥控发射电路的故障分析与演示实验 ;
10. 有光栅、无图像、无伴音的故障分析与演示实验 ;
11. 液晶屏坏点检测演示实验 ;
12. 液晶电视工作电压适应范围演示实验 ;
13. 液晶电视综合性能测试实验 .
······ |
