1 、 概述
家用电器实验室设备 是集各种家用电气为一体的考核装置,包括电饭锅、电风扇、洗衣机、洗碗机、消毒柜、微波炉的常见故障,通过 家用电器实验室设备 可实现日常家电设备的维修,整个实训室 由实训台组件、实训桌和各实训单元及配套实训实物组成组成, 实现考核网络,教师计算机与实训台组成考核网络,可在教师计算机上设置故障,学生采用答题器进行答题,系统并对学生在实验过程中所生成的实验数据、实验过程进行监控和管理, 家电维修实训设备 通过局域网实现学生提交实验数据、教师监控实验过程、批改实验报告和成绩统计考核的全自动化。使实验过程快速准确,实验数据真实,集中管理等适合现代教育的需要,实现了实验室的开放式教学。
![家用电器实训装置](images2/g4.jpg)
2 、技术性能
1) .输入电源: AC 220V±10 % 50H Z
2) .工作环境:温度 – 30℃ - + 40℃ ,相对湿度< 85 % ( 25℃ ) ,海拔< 4000m
3) . 绝缘电阻:≥ 10 M Ω;
4) . 抗电强度: 1500 V/60 s
5) .装置容量:< 1.5kVA
6) . 安全保护:动作电流≤ 30mA 、动作时间≤ 0.1S
7) . 系统组成:实验装置是由实训台和实训挂件两部分组成
8) .外形尺寸: 1600×700× 1550mm 3
3 、特点功能
1 ) . 家用电器实验室设备 智能考核系统单元由 192 × 64 点阵蓝底背光液晶显示屏、手感薄膜开关、高可靠性单片机、蜂鸣器和通讯模块组成。
2 ) . 家用电器实验室设备 智能考核单元模块可单机或联机进行服务器和本地 IP 地址设置、服务器端口设置、故障处理、可自动检测和识别考核模块功能。
3 ) . 家用电器实验室设备 智能考核单元模块可实现已设故障排故、考核时间剩余五分钟时报警提示等功能。
4 ) . 家用电器实验室设备 智能考核上位机软件具有系统管理、考试管理、信息管理、试题管理等功能。
5 ) . 家用电器实验室设备 智能考核上位机系统可实现考核时间倒计时显示、排故信息查询、在线检测试验台通讯连接情况,可以根据教师需要手动进行试卷编辑,有针对性地进行故障点设置。
6 ) . 家用电器实验室设备 具有网络通讯接口,多台设备可组成智能考核网络,由一台计算机作为教师机进行设置故障(发卷)、查询、收卷、自动评分及相关设置和管理等特殊功能。
4 、设备组成
家电维修实训设备 采用铁质双层亚光密纹喷塑结构,铝塑面板。 美观大方。
1) .控制屏
家电维修实训设备 提供市电 220V 交流电源 2 组,用于实验设备的供电。
家电维修实训设备 提供直流电源,直流数字电压,电流表,定时器报警器,考核系统具有漏电、短路、过载保护装置,电源采用冷底板并备隔离变压器双重保护。
2). 故障箱
家电维修实训设备 故障设置采用智能考核的形式,可通过教师机随机的产生故障内容,完成教学任务。
3) .实验桌
家电维修实训设备 采用钢木结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉 ( 带锁 ) ,用于放置工具及资料,电脑桌联体设计,造型美观大方。
4) .实验挂箱
家电维修实训设备 采用敞开式实训板,板上有完整的安装线路图、测试点、调整点。
( 1 ) . 实训挂箱 ( 一 )
电饭锅故障电路
微电脑控制电饭锅 : 采用微电脑控制电饭锅为实训模型,包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、 LCD 显示单元,配有加热实物,适用《电热电动器具原理与维修》课程的实训考核,且配有真实的电饭锅
( 2 ) . 实训挂箱 ( 二 )
电风扇故障电路
电子电风扇 : 采用电子控制电风扇为实训模型,手控、遥控、定时三种控制方式,包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元,配有扇叶、扇头、调速器等实物,适用《新型电风扇原理与维修》课程的实训考核,且配有真实的电风扇
( 3 ) . 实训挂箱 ( 三 )
洗衣机故障电路
全自动洗衣机 : 采用波轮式洗衣机为实训模型,包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元,适用于《全自动洗衣机故障检修技术》课程的实训考核,且配有真实的洗衣机
( 4 ) . 实训挂箱 ( 四 )
洗碗机故障电路 全自动洗碗机 : 采用家用全自动洗碗机为实训模型,包括控制处理电路、温度检测控制电路、水位检测控制电路、循环水泵、电源及指示灯单元,且配有真实的洗碗机
( 5 ) . 实训挂箱 ( 五 )
消毒柜故障电路 电子消毒柜 : 采用远红外线和臭氧两种消毒柜模型,包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管等单元,且配有真实的消毒柜
( 6 ) . 实训挂箱 ( 六 )
微波炉故障电路 ,微波炉 : 采用机械式微波炉为实训模型,包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器等单元,适用于《家用微波炉的原理与维修》课程的实训考核,且配有真实的微波炉。
5 、实验项目
1). 电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除
2). 微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除
3). 微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除
4). 电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除
5). 全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除
6). 各种家电维修测量仪器的使用练习
6 、配置清单
序号 |
设备名称 |
数量 |
单位 |
备注 |
1 |
实验桌 |
1 |
张 |
|
2 |
控制屏 |
1 |
块 |
|
3 |
实训考核挂箱 |
6 |
块 |
|

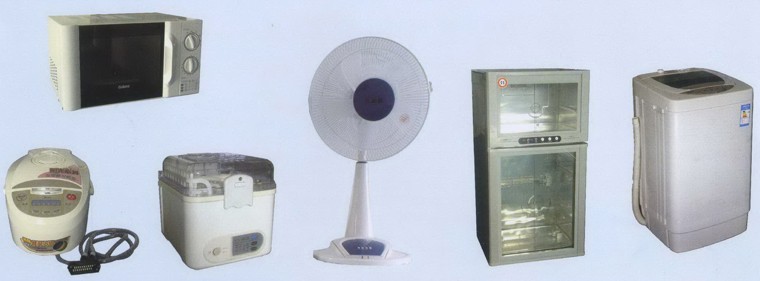

4 |
美的电饭锅实物 |
1 |
只 |
|
5 |
志高电风扇实物 |
1 |
台 |
|
6 |
TCL 洗衣机实物 |
1 |
台 |
|
7 |
澳柯玛洗碗机实物 |
1 |
台 |
|
8 |
康宝消毒柜实物 |
1 |
台 |
|
9 |
格兰仕微波炉实物 |
1 |
台 |
|
10 |
实验配件 |
1 |
套 |
|
11 |
考核软件 |
1 |
套 |
|
12 |
答题器 |
1 |
套 |
|
13 |
实验指导书 |
1 |
本 |
|
|
