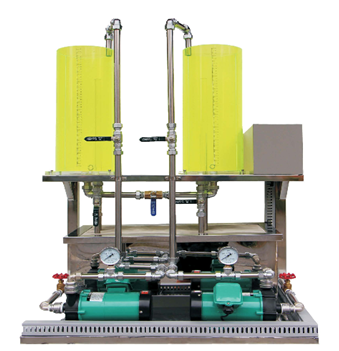

JG-SA03A 型 二容液位流量控制实验装置
一、产品概述
JG-SA03A 型 二容液位流量控制实验装置由有机玻璃储水箱、电动调节阀、涡轮流量计、水泵液位传感器等组成，可以与智能调节仪、 PLC 组成闭环 PID 调节液位流量控制系统。上位机软件采用 MCGS 全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印，以及液位和流量特性实验，单闭环实验，双闭环实验，解耦实验，同时仪器可以扩展 DDC 控制和单片机控制，并且可以根据使用者的要求，自己开发实验项目。产品适合《计算机控制技术》、《可编程控制器》、《工厂自动化》、《微机仪表控制技术》、《自动化仪表》讲述现代计算机控制软硬件系统在工程实践中的应用，数据采集及处理技术，数字通讯技术，各类专用工业控制器， PLC 控制技术，智能仪表控制技术， DDC 控制技术，算法编程及应用技术。
本装置采用工业级传感器，具有多重安全保护，其结构特点微小、紧凑、美观、安全。提供 IEC 标准信号及相关测试点供单片机接入进行编程实验，适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。
二、实验内容（常规配置）
1. 水箱液位传感器的特性及其标定
2. 单容水箱对象特性测试实验
3. 双容水箱对象特性测试实验
4. 单容水箱液位的定值控制实验
5. 双容水箱液位的定值控制实验
6. 二容水箱液位的计算机耦合控制实验
7. 单容水箱液位的计算机模糊控制实验
8. 单神经元控制实验
9. 单容水箱液位的计算机预测控制实验
10. 压力的单闭环控制实验
11. 流量的单闭环控制实验
12 水箱液位与流量的串级控制实验
13. 流量的单 / 双闭环比值控制实验
14. 液位的变比值控制实验
三、配置清单
编 号 |
名 称 |
数量 |
SA-01 |
电源控制屏 |
1 件 |
SA-02 |
实验桌 |
1 张 |
SA-12 |
智能调节仪（按实验要求需配 3 件） |
3 件 |
|
配套实验教学软件 |
1 件 |
SA-22 |
远程数据采集模拟量输出模块 |
1 件 |
SA-23 |
远程数据采集模拟量输入模块 |
1 件 |
|
配套实验教学软件 |
1 套 |
SA-31 |
FM148 现场总线远程 I/O 模块（ 8 路模拟量输入） |
1 件 |
SA-33 |
FM151 现场总线远程 I/O 模块（ 8 路模拟量输出） |
1 台 |
SA-34 |
MACS 控制系统网络示意图 |
1 件 |
SA-35 |
MCU 主控单元（带 PROFIBUS-DP 总线通讯接口卡） |
1 套 |
|
“ 和利时 ”MACS V 组态软件 |
1 套 |
|
配套实验教学软件 |
1 套 |
SA-41A |
S7-300 PLC 可编程控制器（含 CPU315-2DP 模块、 SM331 8 路模拟量输入模块、 SM332 4 路模拟量输出模块） |
1 件 |
|
STEP7 5.2 编程软件 |
1 套 |
|
WinCC 6.0 组态软件 |
1 套 |
|
配套实验教学软件 |
1 套 |
SA-44 |
S7-200 PLC 可编程控制器（西门子 S7 － 200< 主机 CPU224 ，集成 24 点开关量， 14 点输入 /10 点输出 > ，模拟量模块 EM235 ） |
1 件 |
|
配套实验教学软件 |
1 套 |
|
CP5611 专业网卡及通讯电缆 |
1 件 |
|
MCGS 工控组态软件（ 200 点） |
1 套 |
SA-51 |
单片机控制（利用 RS232 通信接口，配合单片机控制与计算机算法控制软件 < 著名 MATLAB 软件 > ，可实现各种数字式 PID 运算控制和各种先进的智能控制，并实现数据实时采集作图） |
1 件 |
|
配套实验教学软件 |
1 套 |
SA-71 |
可编程控制器系统（包含 FX2N-48MR 主机 < 主机集成 48 点开关量 > 、 FX2N-4AD 4 路模拟量输入模块、 FX2N-4DA 4 路模拟量输出模块） |
1 件 |
|
配套实验教学软件 |
1 套 |
SA-61 |
ADAM-6015 热电阻模块 |
1 件 |
SA-62 |
ADAM-6024 多功能模块 |
1 件 |
SA-64 |
HUB 以太网交换机 |
1 件 |
|
配套实验教学软件 |
1 套 |
SA-63 |
ADAM-6500 通信控制模块 |
1 件 |
|
配套实验教学软件 |
1 套 |
SA-03 |
高可靠护套结构手枪插实验连接线、航空连接电缆及实验配件 |
1 套 |
JG-SA03 |
双容水箱对象系统实验装置 |
1 套 |
|
