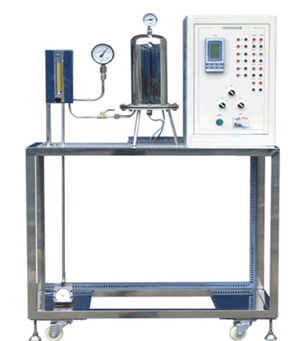

JG-GA01 型 温度压力过程控制实验装置
一、系统组成
该实验装置包括微型气泵和不锈钢空气罐组成。其中不锈钢常压空气罐里面有电加热器装置，并配有压力检测装置和温度检测装置。微型气泵与变频器组成压力控制系统。电加热器装置与可控硅调压模块组成温度控制系统。
1 、控制对象
常压空气罐
2 、系统动力设备
微型压缩气泵
电加热器
3 、检测传感器
压力传感变送器
温度传感变送器
转子流量计
4 、执行机构
单相调压模块：用于调节加热器功率，以控制空气罐内温度。
变频器：通过调节压缩气泵的转速以控制气泵流量的大小。
5 、控制系统
带远程 485 通讯的数据采集与控制的 A/D 与 D/A 转换模块；
智能仪表控制器： AI818 控制仪表或 C1000 无纸纪录调节仪；
西门子可编程逻辑控制器 (S7-200 等 )
6 、软件系统
DDC 系统实验软件
仪表系统实验软件
PLC 系统实验软件
MCGS5.5 监控与组态软件
7 、设备其他指标
供电电源：交流电，单相三线 220V
最大功耗： 1.0KW
设备尺寸： 1450 × 600 × 1500
二、实验项目
基于上述实验装置可完成以下常规控制实验（其中闭环控制实验均包括设定值跟踪实验与抗干扰实验），具体包括：
1 、过程控制系统组成认识实验
过程控制系统的组成、硬件认识与信号连接操作
智能仪表的操作与参数设定
传感变送器的校正 ( 零点迁移与量程调整 )
变频调速气泵的特性测试
2 、温度控制系列实验
温度对象的特性测试
空气罐内温度的 PID 回路控制
空气罐内温度的模糊控制
空气罐内温度的超弛控制
3 、压力控制系列实验
压力对象的特性测试
空气罐内压力的 PID 回路控制
空气罐内压力的模糊控制
|
