JG-DTF01 型 自动扶梯部件安装与调试实训设备

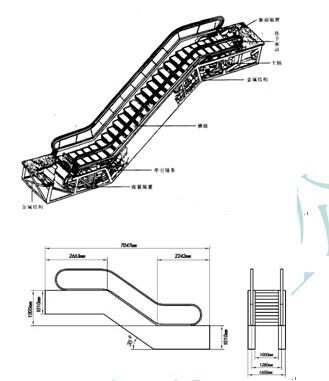

一、自动扶梯的结构特点 : 自动扶梯是以电力驱动,在一定方向上能够大量、连续运送乘客的开放式运输机械。 具有结构紧凑、安全可靠、安装维修简单方便等特点。因此,在客流量大而集中的场所, 如车站、码头、商场等处,得以广泛应用。 本扶梯具备运输能力,各传动零件均采用金属件精制而成。
![](images2/jb5.jpg)
二、自动扶梯的主要参数及零部件 :
1 .主要参数
(1) 额定运行速度:梯级在空载情况下的运行速度 V=0.5m / s 、
(2) 倾斜角度 (α) :梯级运行时与水平面构成的最大角度,为 35° 。
(3) 提升高度 (H) : 1500mm 。
(4) 梯级宽度 (B) : 1000mm 。
(5) 水平梯级数量: 2 平级。
(6) 最大输送能力: 1000 人 /h 。
(7) 电机功率: 7.5KW
(8) 运行条件:连续制
(9) 桁架挠度: ≤1/1000
(10) 曳引机:蜗轮蜗杆
(11) 重量大约: 5500KG
( 12 )外形尺寸大约: 7047×1600×3500mm
2 .主要零部件 扶梯由桁架、驱动减速机、驱动装置、张紧装置、导轨系统、梯级、梯级链, 扶栏扶手带以及各种安全装置所组成。
(1) 桁架:它是扶梯的基础构架,扶梯的所有零部件都装配在这一金属结 构的桁架中。它用角钢、型钢等焊制而成。 桁架由 3 部分组成,即上平台、中部桁架与下平台。为保证扶梯处于良好工作状态,桁架刚度高,其允许挠度一般为扶梯上、 下支撑点点间距离的 1‰ 。同时,扶梯桁架设有中间支承,起支撑作用,而且可随桁架的胀和缩自行调节。
(2) 驱动机 ( 以链条式为例 ) :驱动机主要由电动机、蜗轮蜗杆减速机、链轮、制动器 ( 抱闸 ) 等组成。电动机的安装位置采用立式驱动机。其优点为:结构紧凑,占地少,重量轻,便于维修;噪音低,振动小。
(3) 驱动装置:驱动装置主要由驱动链轮、梯级链轮、扶手驱动链轮、主轴及制动轮或棘轮等组成。该装置从驱动机获得动力,经驱动链用以驱动梯级和扶手带,从而实现扶梯的主运动,并且可在应急时制动,防止乘客倒滑,确保乘客安全。该装置装配在上平台 ( 上部桁架 ) 中,如下图所示。
(4) 张紧装置:如下图所示,张紧装置由梯链轮、轴、张紧小车及张紧梯级链的弹簧等组成。张紧弹簧可由螺母调节张力,使梯级链在扶梯运行时处于良好工作状态。当梯级链断裂或伸长时,张紧小车上的滚子精确导向产生位移,使其安全装置 ( 梯级链断裂保护装置 ) 起作用,扶梯立即停止运行。
(5) 导轨:梯级运行和返回导轨均为冷弯型材,具有重量轻、相对刚度大、制造精度高等特点,便于装配和调整。
(6) 梯级链:如下图所示,梯级链由具有永久性润滑的支撑轮支撑,梯级链上的梯级轮就可在导轨系统、驱动装置及张紧装置的链轮上平稳运行; 还使负荷分布均匀,防止导轨系统的过早磨损,特别是在反向区两根梯级链由梯级轴连接,保证了梯级链整体运行的稳定性。 (7) 梯级: 整体压铸梯级:如下图所示,整体压铸梯级系铝合金压铸,脚踏板和起步板铸有筋条,起防滑作用和相邻梯级导向作用。这种梯级的特点是重量轻,外观质量高。
(8) 扶手驱动装置:如下图所示,由驱动装置通过扶手驱动链直接驱动,无须中间 轴,扶手带驱动轮缘有耐油橡胶摩擦层,以其高摩擦力保证扶手带与梯级同步运行。 为使扶手带获得足够摩擦力,在扶手带驱动轮下,另设有皮带轮组。皮带的张紧度由皮带轮中一个带弹簧与螺杆进行调整,以确保扶手带正常工作。
(9) 扶手带:如下图所示,扶手带由多种材料组成,主要为天然 ( 或合成 ) 橡胶、 棉织物 ( 帘子布 ) 与钢丝或钢带等。扶手带的标准颜色为黑色。
(10) 梳齿、梳齿板、楼层板: ① 梳齿:如图下图所示,在扶梯出入口处装设梳齿与梳齿板,以确保乘客安全过渡。梳齿上的齿槽与梯级上的齿槽啮合,即使乘客的鞋或物品在梯级上相对静止,也会平滑地过渡到楼层板上。 ② 梳齿板:梳齿板用以固定梳齿。 ③ 楼层板 ( 着陆板 ) :楼层板既是扶梯的出人口,也是上平台、下平台维修间 ( 机房 ) 的盖板,为有机玻璃制作透明直观。
(11) 扶栏:扶栏设在梯级两侧,起保护和装饰作用。
(12) 润滑系统:所有梯级链与梯级的滚轮均为永久性润滑。主驱动链、扶手驱动链及梯级链则由自动控制润滑系统分别进行润滑。该润滑系统为自动定时、定点直接将润滑油喷到链销上,使之得到良好的润滑。润滑系统中泵或电磁阀的启动时间、给油时间均由控制柜中的延时继电器控制。
三、控制部分:
1 、扶梯是公共交通的重要工具,安全是至关重要的。本扶梯可实现故障的报警动作。根据扶梯安全标准 (EN) 规定, 自动扶梯有以下几种安全装置: ① 断链 ( 梯级链 ) 急停开关。 ② 断带 ( 扶手带 ) 急停开关。 ③ 过电流保护,相位监测。 ④ 驱动轴安全制动器。 ⑤ 应急开关。 ⑥ 电气防反转装置。
2 、其他部分: 控制柜内电路保护:空气开关,熔断器 相位继电器,热保护器,电源为三相五线。
四、主要实训项目:
扶梯扶手带安装与调整实训设备
扶梯梯级安装与调整实训设备
扶梯曳引机系统安装与调整实训设备
扶梯驱动机构安装与调整实训设备
扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备
扶梯润滑系统组装与实验实训设备
扶梯安全保护系统组装与动作实验实训设备。
|
