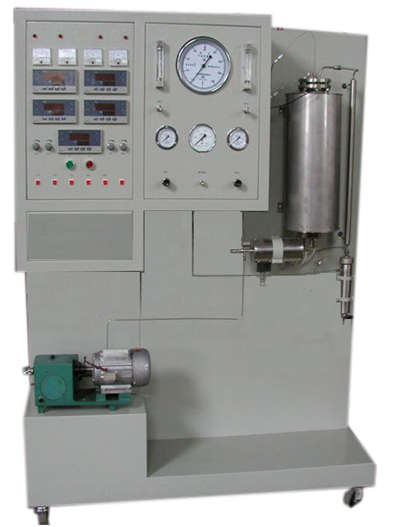

气固相流化床催化反应实验装置 JGKY-CH/LHC
实验目的:
1 、了解流化床反应器的工作原理及结构 。
2 、加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。
主要配置:
流化床反应器、 预热器、 计量泵、风机、气体转子 流量计、湿式气体流量计、 温控仪表、压力仪表、 不锈钢框架及控制屏。
技术参数 :
1 、不锈钢反应器:φ 25 × 650mm 。三段加热,总功率: 3KW ,最高使用温度: 600 0 C 。
2 、预热器:φ 10 × 250mm ,加热功率: 1KW 。
3 、催化剂装载量: 10-150ml 。
4 、气体转子流量计量程: 0.05-0.5L/min 。
5 、 风机: 采用 HG-370 型空气旋涡泵;功率: 370W ;最大风压: 11.76kPa ;最大风量: 48m 3 /h 。
6 、泵的型号微型隔膜计量泵;功率: 30W ;最大流量: 9L/h ;冲程频率: 120/minute ;吸程: 2m 。
7 、湿式气体流量计:型号: LML-2 ,额定流量: 0.5m 3 /h, 容积: 5L/ 转,精度: ± 1% 。
8 、 冷凝器:φ 40 × 400mm ;气液分离器:φ 50 × 150mm 。
9 、 各项操作及压力、流量的显示、调节、控制全在控制屏板面进行。
10 、 框架为不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。
11 、 外形尺寸: 1600 × 600 × 1800mm 。
数据采集型( JGKY- CHLHC/ Ⅱ): 配计算机、微机接口和数据处理软件、温度传感器、温度巡检仪。能在线监测温度实验数据。
|
