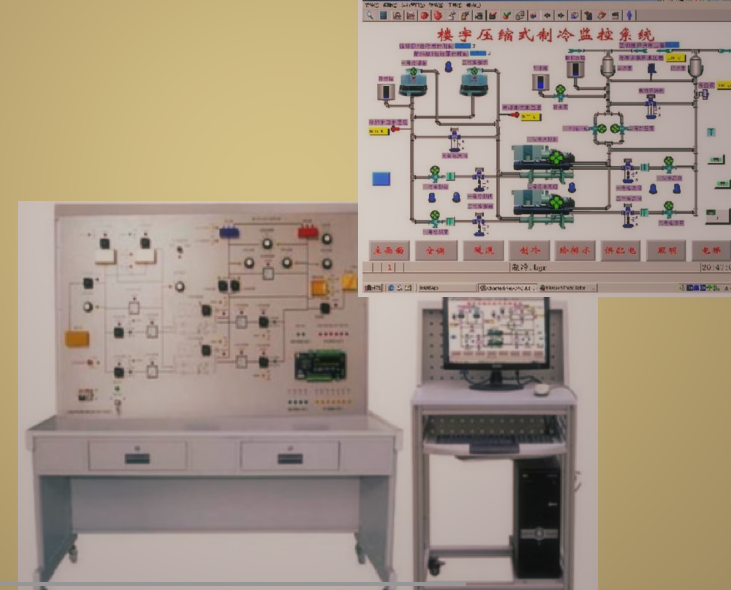

JGLY-L7 楼宇冷冻监控系统实验实训装置
![](images3/L25A2.png)
( 1 )装置组成:
楼宇冷冻监控系统实验实训装置的控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由 DDC 控制器、指示灯、组态软件、配置软件、控制软件、专用管理电脑等组成。
( 2 )系统实训功能:
能进行各种冷冻冷却水机组及监控系统控制操作的演示、 DDC 控制器的操作与编程、安装与连接、水泵及各种传感器的安装与连接,系统软件组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中其它设备联网进行各种综合实训。
( 3 )系统技术指示:
a 、工作电压:单相三线 220V±5% 50Hz
b 、整机容量:< 300W
c 、外形尺寸: 1500×700×1800mm
d 、安全保护:具有漏电自动保护装置
e 、故障设置:具有故障设置系统
( 4 )可以做的实训项目:
实训项目一:压缩式制冷监控系统的实训
实训项目二:冷却水系统的监控的实训
实训项目三:一级冷冻水系统的监控的实训
实训项目四:二级冷冻水系统的监控的实训
实训项目五:水压、水流和水温等参数的测量
实训项目六:冷冻水泵的启停、故障检测操作
实训项目七:冷却泵的启停、故障检测操作
实训项目八:冷却泵的启停、故障检测操作
实训项目九: DDC 现场控制器编程检测操作
实训项目十:线路故障的判断与处理
实训项目十一:设备故障的判断与处理
|
