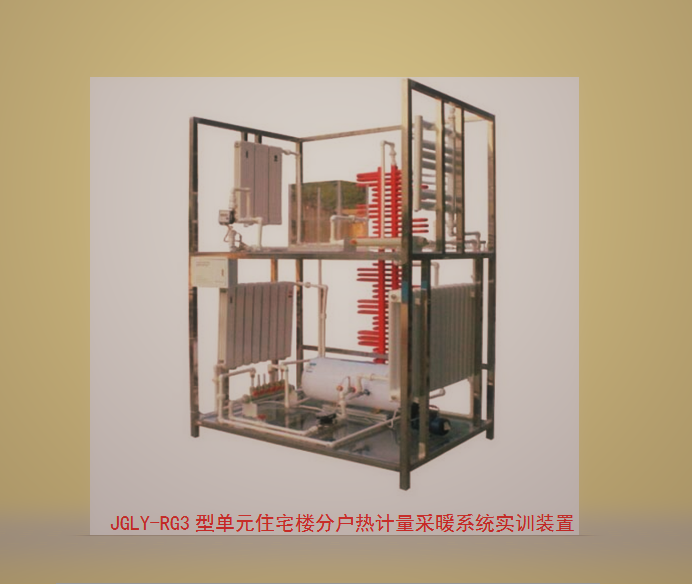

JGLY-RG3 型单元住宅楼分户热计量采暖系统实训装置
JGLY-RG3 型单元住宅楼分户热计量采暖系统实训装置
一、实训功能
1 、整体式全真暖气片和管路,透明地板,能看清隐蔽管路的全部结构和走向。
2 、一二层均设置热计量表,整个系统由锅炉及循环泵实现热循环演示。
3 、展示了单管跨越式供暖系统和双管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。
4 、展示了铜铝复合散热器、薄壁钢管散热器(艺术造型)、普通钢制散热器、板翼散热器、和卫生间小背篓散热器的外观、结构、原理、安装部位和安装形式。
5 、膨胀水箱采用全透明材料制造,能演示膨胀水箱的工作原理。
6 、所有散热器和水暖设备都能全真演示。
![](images3/L55A3.png)
二、技术指标
外形尺寸: 1500 × 1000 × 2400mm
框架材料: 304 不锈钢
地板材料:钢化玻璃
进水要求: 0.05MPa ~ 0.75MPa
安全保护:具有漏电自动保护装置和接地保护
三、主要配置
一二层入户处均设热计量表及阀门,一层供暖系统为单管跨越式供暖系统,左、中、右三面框壁各设置铜铝复合散热器、薄壁钢管散热器(艺术造型)、普通钢制散热器;二层供暖系统为双管下供下回式系统,散热器左、中、右依次为板翼散热器、薄壁钢管散热器(艺术造型)、卫生间小背篓散热器。供回水主立管沿框架左侧设置。
四、实训项目
实训一:单元住宅楼分户热计量采暖系统操作演示
实训二:单管跨越式供暖系统的认识
实训三:双管下供下回式供暖系统的认识
实训四:热计量表的计量操作及拆装实训
实训五:锅炉的拆装及操作实训
实训六:循环泵的操作及拆装实训
实训七:分水器、集水器的操作及拆装实训
实训八:薄壁钢管散热器的拆装实训
实训九:铜铝复合散热器的拆装实训
实训十:普通钢制散热器的拆装实训
实训十一:卫生间小背篓散热器的拆装实训
实训十二:板翼散热器的拆装实训
|
