JGDGZ-01A 互联网 + 电工电子创新实验实训装置

一、产品概述

该设备既是参照国家人力资源与社会保障部颁发的《广电和通信设备电子装接工》、《广电和通信设备调试工》、《液晶显示器件制造工》、《半导体分立器件和集成电路装调工》等国家职业标准实训技能要求开发。本设备不仅适用于各类技工院校、职业院校在国家职业资格目录中电工电子通信行业相关工种的技能考核鉴定，也可用于电工电子技术基础及设计、单片机原理及应用、嵌入式系统及应用等课程的教学实训、创新设计及国内外各种电子技术技能竞赛和应用电子技术专业人才培养。

设备整体包含硬件设计、单片机系统编程实训，采用模块化设计组合式运用的设计理念 ，模块配置有单片机基础模块系统、基础模拟实训电路系统、基础数字实训电路系统、基础电工实训电路系统。设备还配套有专业的工具、仪器、耗材配件包。在教学任务上，学员可根据工作任务的要求选择相应的单元模块搭建电子产品应用系统，也可按照工作任务要求选择设计其中的某部分单元电路完成各类电子产品的设计、组装、焊接、编程与调试。

整套设备采用无纸化教学系统利用计算机技术、网络技术、通讯技术以及科学规范的管理对校园内的学习、教学、科研、管理和生活服务有关的所有信息资源进行整合、集成和全面的数字化，以构成统一的用户管理、统一的资源管理和统一的权限控制。侧重于学生在校园内可随时通过 wifi 接入校园网及互联网，方便的获取学习资源，教师可利用无线网络随时随地查看学生的学习情况、完成备课及进行科研工作。其核心在于无线电子教室，及校园内无线网络的延伸。

二、产品功能与结构

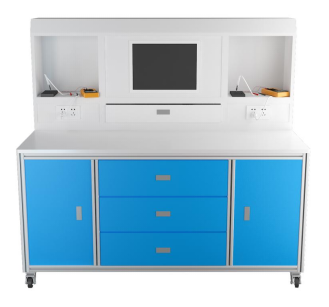

该设备主要由工作台、实训屏、实训屏模块、工具柜、无纸化教学终端、电路实训模块、仪器工具耗材包组成。

工作台： 桌身采用优质铝型材做骨架，整机既坚固耐用，美观大方。桌面采用 25mm 厚高密度纤维板，外贴防火板， PVC 截面封边，桌面具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。工作台设有防静电配套装置，桌面上方有实训屏、高档条形 LED 照明。工作台下装带刹车的万向轮，可以随意固定和移动，设计有抽屉，抽屉内部使用分隔条分隔成各种大小不同空间，实训电路板、元器件、工具、耗材均可放在隔间内，拉开抽屉，各种电子元件分类整齐、一目了然。

实训屏： 嵌入无纸化教学系统终端，实验实训所需高低压交直流电源等，并设有漏电保护开关及智能电源管理系统，可对漏电、触电、过流、短路进行保护。智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定 7 大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线 4G 和有线以太网与手机 APP 和 PC 端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。智能终端：智能电源管理系统以 32 位 ARM 为核心，采用 4.3 寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供 Zigbee 、 CAN 等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备， PC 端进行授权之后，设备可启动使用， PC 端可分时预约设备的启动和停止。

资源包配置： 资源包内电路实训模块内容十分丰富，有单片机模块系统、基础模拟实训电路系统、基础数字实训电路系统、基础电路实训电路系统。可单独进行实训，也可各种组合搭配实训。

仪器、工具、耗材配件包： 仪器、工具、耗材配件包，根据电子技术项目配置，配置齐全、性能专业。
