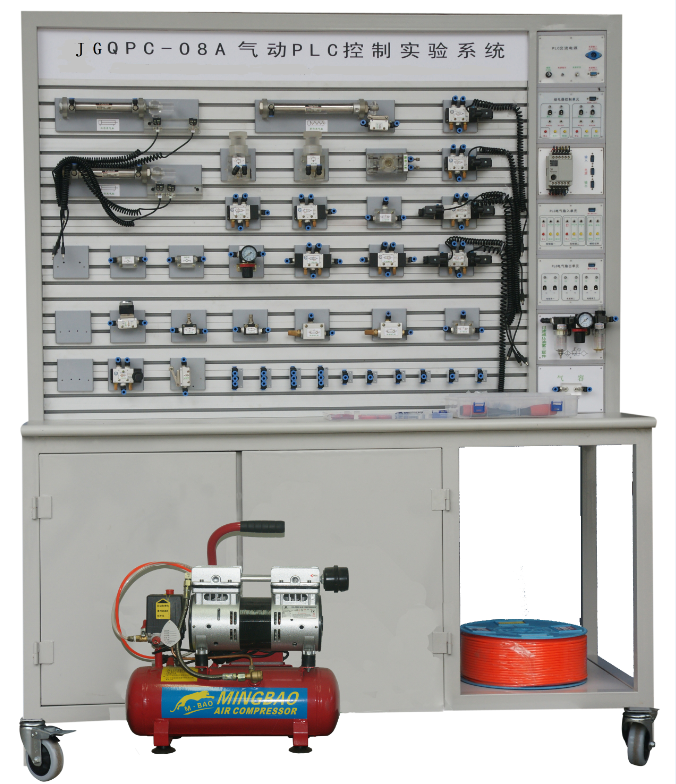

JGJGQPC-08A气动PLC控制实验台

JGJGQPC-08A气动PLC控制实验台
一、概述
JGQPC-08A型气动PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程控制器(PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。
该系统适应于理工科及大专院校、中专院校、职业学校中机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过操作实验及课程设计,可以更准确、形象地深入了解,掌握气动元件的结构,气动回路的控制原理及设计方法等。还能通过实验,掌握PLC可编程序控制的功能,控制原理及编程技巧等。


二、基本结构及技术参数:
JGQPC-08A型气动PLC控制实验台主要由实验工作台、电气控制器件、气动元器件、气源、工具附件等部分组成:
实验台工作台
本实验台实验工作台面,采用了工业控制常用的“T”型铝型材材料,为气动元件在工作面的安装定位提供了极大的方便。并且提供了:1、金属弹性卡座 2、“T”型专用螺母两种安装方式。为用户标准器件实验、非标准器件扩展实验提供极大方便。
本实验台实验台架,采用了钢质结构,整体焊接,表面喷塑。坚固耐用。
实验台的外形尺寸: 高1800mm×宽1500mm×厚630mm
电气控制器件
本实验台的电气控制器件,采用了模块式结构,在实验台的右侧设计有可安装七只控制模块的导轨。可任意组合扩展,及利于保修维护。标准配置有:电源模块、PLC模块、输入模块、输出模块、继电器模块、扩展模块、气容模块。以后可以扩展或更换:PLC的扩展输入输出模块、AD/DA模块、控制仪表模块、传感器模块等等。
电源模块:输入电源:AC 220V 50Hz 输出电源:DC 24V/2A
PLC可编程控制器:采用了FP-XL14主机,(继电器输出方式)。
输入模块:与PLC采用电缆9针232接口连接。连接后为PLC提供8路主令输入信号(其中2路为常闭信号),及通过信号插孔为PLC提供自动控制信号。(如:行程开关位置信号等)
输出模块:与PLC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断。
继电器控制模块:与电源模块连接后,进行主令信号控制,及提供自动控制信号接口进行自动控制。通过输出口插孔控制电磁阀通断。

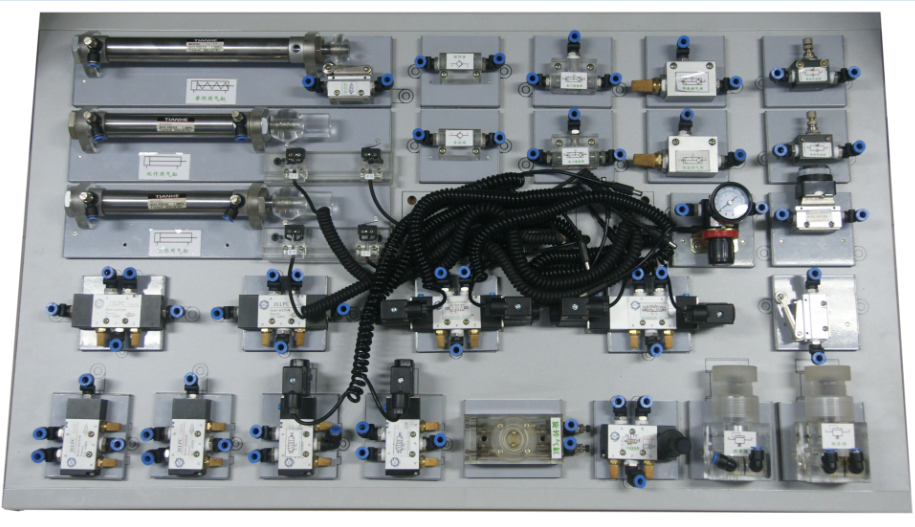

气动元器件

本实验台设计有专用的原件配置板,每个元件都有一个固定的放置位置。有利于实验器件的管理。配备了:空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,行程阀,单向阀,节流阀、单向节流阀、快速排气阀,或门型梭阀,单作用气缸,双作用气缸、旋转气缸.....等常用的气动元件。(具体配置详见清单)
气源:
采用的内置式单头静音空气压缩机,
主机采用高速电机,全封闭消声防尘结构。
具有低噪音,无振动,寿命长,易维护等
优点。
电 源:AC 220V 50HZ
电机功率:550W 转速:1440r/min
气罐容量:110L/min 气罐压力:0.75Mpa
气罐重量:16Kg

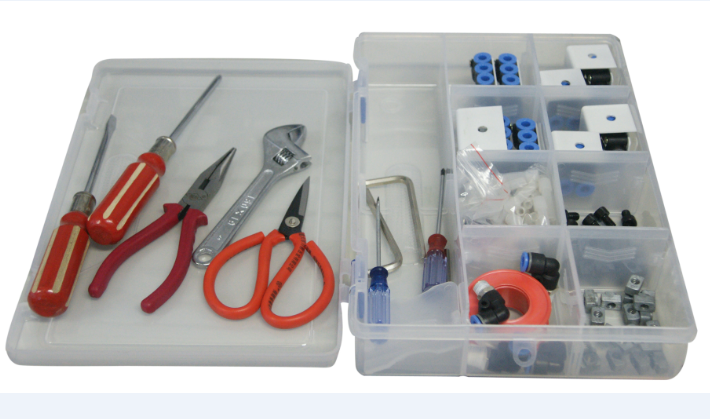

工具附件
采用了菲力格 F-300专用工具
配件盒。具体配置详见清单



三、主要特点:
1.电源:国家标准供电电源—AC220V/50HZ,带短路保护、漏电保护、过载保护等功能
2.实验电气控制采用低压直流24V电源;实验回路、控制电路安全可靠。
3.气动元件均配有铝合金过渡底板,可方便、随意地将元件安放在实验面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。
4.使用环境要求:防潮、防尘环境
5.电气主控制单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制。同时,还可采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制器控制的优越性,加深对PLC可编程序控制器的了解及掌握。
5.该系统是典型的机、电、气一体化的综合实验设备,功能强、适用范围广。
6.安装、培训:该设备需要现场安装调试,培训使用方法、注意事项及如何保养。

四、气动基本实验回路
本系统要求可开设压力控制回路、方向控制回路、速度控制回路、位置控制回路、延时控制回路等五大类气动组合回路实验。
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路

16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
JGQPC-08A气动PLC控制实验台配置清单

分类

项 目

型 号 规 格

数量

备 注

气源

静音空气压缩机

MB-550W-9 单头

1只

220V 550W 110L/min 0.75M p a

气管

PU 气管 6×4

1卷

1 00 米

实验台

08A型钢质实验台

1台

三联件

AC2000 三联件

1只

装在台上

气容

1只

装在台上

元件固定配置板

1块

铝 底 板 弹 性 卡 装 组 合 元 件

单作用缸

QGX25×100

1只

带Φ35撞块

双作用缸

QGX25 × 100

2只

带Φ26撞块

微动行程开关(含连接电缆插头)

4只

装在双作用缸上-- 安装孔下移4mm

旋转气缸

1只

透明元件

单向节流阀

JSC601

7只

装在各种气缸体上

减压阀(带压力表)

AR2000

1只

二位五通手动换向阀

4H210-08

1只

二位二通单电磁换向阀-配连接线

2V025-08、DC24V

1只

二位三通单电磁换向阀-配连接线

3 V210-08 、 DC24V

1只

二位五通单电磁换向阀-配连接线

4V210-08 、 DC24V

2只

二位五通双电磁换向阀-配连接线

4V220-08 、 DC24V

1只

*DY*

三位五通双电磁换向阀-配连接线

4V230-08 、 DC24V

1只

二位五通单气控换向阀

4A210-08

2只

二位五通双气控换向阀

4A220-08

2只

顺序阀

KPSA-8

1只

透明元件

按钮行程阀

MOV-3A

1只

不带锁(或带锁改装)

或门型梭阀

KS-L8

2只

透明元件 (标签位置)

快速排气阀

KP-L8

2只

单向阀

KA-L8

2只

透明元件

单向节流阀

RE-02

2只

机控行程阀

MOV-2

2只

配件盒内1只另1只改为垂直方向

气压自动开关

0.5-1.0MPa

1只

压差调节0.2-0.4MPa

双齿轮齿条同步机构

1付

公司设计,气动实验附件

电 器 控 制

PLC直流电源单元( DC : 24V )

1只

装在台上AC:220V/DC:24V

PLC 编程器控制单元

可根据用户要求配置

1只

装在台上,标配:三菱FX1s-14MR

PLC 电器输入单元

1只

装在台上

PLC 电器输出单元

1只

装在台上 输出:DC24V

继电器控制输出单元

1只

装在台上 输出:DC24V

单元电器连接电缆

4条

其中电源连接2条

220V电源线

1条

墙壁 插座

四位250V 、 10A

1只

PLC编程通讯电缆

可根据用户要求配置

1条

标配:三菱SC-11

资料

实验指导书

1册

编程软件光盘

编程软件及程序

1碟

工 具 配 件 盒

专用工具配件盒

300 × 200 × 62 mm

1个

菲力格F-300

螺丝刀6 × 100(一字、十字),3 × 80 (一字、十字)、 气管助拔器

活动扳手150 × 19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀

各一把

内六角螺丝M6×15=20只 M6×25=20只、铝槽T形螺母 30只

皮管定位压板4只 、

6- T 型三通及L形支架6只、 6- T 型五通及L形支架4只

塑料气孔塞头25只、生料带1个、 保险丝2.5A 5只

Y 型减径三通 ?8 -2 ×?6 1只(气泵上)、

微动行程开关(配件)2只、601- ? 6、602- ? 6弯接头 各1只

1套
