便携式液压传动基础实训箱
JG JYBX-A型便携式液压传动基础实训箱

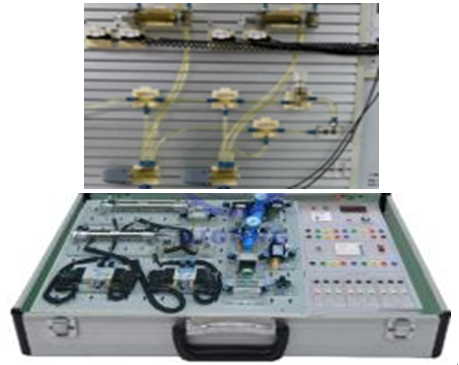

产品简介: “ 便携式液压传动基础实训箱”由电气控制实训箱和液压控制系统实训对象两部分组成。可进行液压传动演示、液压传动基本回路(压力、流量、方向控制回路)等实训。适合职业院校相关专业“液压传动”、“液压与气压传动”等课程的实训教学。
![](images3/la16.png)
一、技术性能
1. 输入电源:单相三线~220V±10% 50Hz
2. 装置容量:<0.3kVA
3. 外形尺寸:
对象600mm×285mm×705mm;泵站390mm×250mm×350mm;实训箱415mm×295mm×170mm
4. 定量齿轮泵:额定压力2.5MPa,额定流量 4L/min
5. 交流调速电机:额定电压 AC220V,额定功率200W,额定转速1400r/min
二、产品特点
1.可移植性好 装置采用模块化设计,液压系统回路建立在网孔板和工业铝型材组建的平台上,电气控制部分采用挂箱结构,泵站采用供/回油均采用快速接头连接方式,可根据实训需要随时更换操作地点。也可以直接放置理论教室,边讲理论边演示动作及过程,加强加深对理论的理解。
2.可视性强 液压元件大多数采用透明有机玻璃加工的阀体,阀芯结构及动作状态均可清晰可见,系统用油专门采用工业红色液压油,系统运行时可清晰观察到液体的流向及液压元件阀芯的工作过程。
3.可操作性强 连接软管采用透明材质制作而成,两头配有不锈钢防漏快速接头,可以进行系统的反复插拔连接,操作方便,可靠性好。
三、基本配置及功能
1.本装置由实训箱、实训对象、液压泵站、液压元件等组成。
2.实训装置基本配置及功能
序号 |
模块 |
名称 |
主要配置 |
数量 |
1 |
基
础
平
台 |
电气控制实训箱 |
铝合金机箱,铝质面板 |
1 台 |
2 |
实训对象 - 主框架 |
采用: 40 × 40 工业铝合金型材,实训平台采用: A3 冷轧钢板,表面密纹喷塑处理。 |
1 套 |
3 |
透
明
液
压
元
件 |
双作用液压缸 |
透明液压元件 |
1 个 |
4 |
三位四通电磁换向阀( H 型) |
透明液压元件 |
1 个 |
5 |
直动式溢流阀 |
透明液压元件 |
1 个 |
6 |
先导式减压阀 |
透明液压元件 |
1 个 |
7 |
节流阀 |
透明液压元件 |
1 个 |
8 |
压力表座 |
透明液压元件 |
2 个 |
9 |
耐震压力表 |
量程 0 ~ 1MPa |
2 个 |
10 |
液
压
泵
站 |
型号 |
HZS-630 |
1 台 |
11 |
功率 |
0.75 ( kw) |
1 台 |
12 |
液压油 |
红色航空液压油 |
8 升 |
13 |
工作压力 |
低压 2(mpa) 高压 63(mpa) |
|
14 |
流量 |
低压 5(L/min) 高压 0.7(L/min) |
|
15 |
有效油量 |
8L |
|
16 |
电
气
控
制
部
件 |
调速器 |
调速范围: 90 ~ 1400r/min |
1 个 |
17 |
接近开关 |
GKB - M0524NA |
2 个 |
18 |
空气开关 |
德力西 |
1 个 |
19 |
急停开关 |
德力西 |
1 个 |
20 |
电压表 |
85C-V30V |
1 个 |
21 |
电流表 |
85C-A20A |
1 个 |
22 |
其它
配件 |
实训导线 |
|
4 根 |
23 |
配套工具 |
螺丝刀 |
长柄十字 |
1 把 |
24 |
活动钣手 |
0-150mm |
2 把 |
25 |
参考资料 |
实训指导书 |
|
1 本 |
26 |
使用说明书 |
|
1 本 |
27 |
资料光盘 |
|
1 张 |
四、实训项目
1.液压传动演示
2.液压传动基本回路(1)溢流阀调压回路
(2)换向阀中位卸荷回路
(3)减压回路
(4)手动控制换向回路
(5)自动控制换向回路
(6)节流阀节流调速回路
(7)容积节流调速回路 |
