液压元件拆装实训台

液压元件拆装实训?台

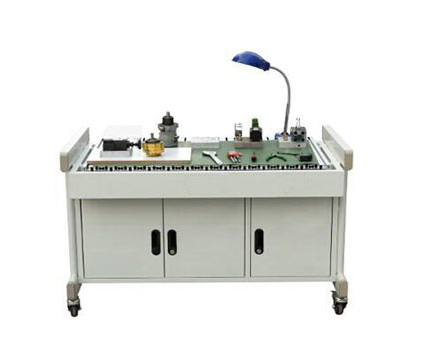

JGJYYZ-A型液压元件拆装实台 。

产品简介： 我公司出品的液压元件拆装实训台是为液压和气压传动基础专业课程而精心设计的一种多功能实训设备，本实训台及可进行多种换向阀、溢流阀、减压阀、单向阀、调速阀、顺序阀、齿轮泵、叶片泵、柱塞泵、液压缸的拆装实验，又可以对上述液压和气动元器件的构造、构件的运动形式有一个基本的认知，为继续学习本专业打下良好的基础。

配置及技术性能

序号

名 称

型 号

数量个

备注

1

二位二通电磁换向阀

3WE6A61/CG24N9Z

1

2

二位三通电磁换向阀

3WE6A60B/CG249Z5L

1

3

二位四通电磁换向阀

1

4

三位四通电磁换向阀

1

5

手动三位四通换向阀

1

6

调速阀

2FRM5-31B/15Q

1

7

压力继电器

HED40P15B/100Z14L24

1

8

先导式溢流阀

DB10-1-50/100Y

1

9

先导式减压阀

DR-10-4-50B/200Y

1

10

直动式减压阀

1

11

液控单向阀

SV10PB1-30B

1

12

先导式顺序阀

DZ10-1-30B/210Y

1

13

液压拆装台工作台

1

钢结构，台面铺设胶皮

14

齿轮泵

RGP-F208R-K3

1

工业用，排量 ≥ 5ml ，额定压力≥ 3Mpa ， 可自由拆装。

15

叶片泵

PV2R1-10-F-1

1

工业用，排量 ≥ 5ml ，额定压力≥ 3Mpa ， 可自由拆装。

16

柱塞泵

MY14-1B

1

工业用，排量 ≥ 5ml ，额定压力≥ 3Mpa ， 可自由拆装。

17

液压缸

M0B40/20

1

18

工具箱

1

可存放工具及附件（可锁）

19

钢皮尺

1

3M

20

内六角扳手

1

符合国家标准

21

活动扳手

1

6-150mm

22

活动扳手

1

10-250mm

23

游标卡尺

1

0-150mm 精度 0.02mm

24

液压元件拆装实训指导书

1

含全部试验指导





永嘉华良教具厂
