JG JYQD-B型双面气压传动实验台
产品简介: 该实验台是根据《液压气动传动》、《气动控制技术》等通用教材设计而成,集可编程控制和各种真实的气动元件、各执行模块为一体,除可进行常规的气动基本控制回路实验外,还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式,可从学习简单的PLC指导编程、梯形图编程,深入到PLC控制的应用,可与计算机通讯、在线调试等实验功能.。
该实验台是根据《液压气动传动》、《气动控制技术》等通用教材设计而成,集可编程控制和各种真实的气动元件、各执行模块为一体,除可进行常规的气动基本控制回路实验外,还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式,可从学习简单的PLC指导编程、梯形图编程,深入到PLC控制的应用,可与计算机通讯、在线调试等实验功能

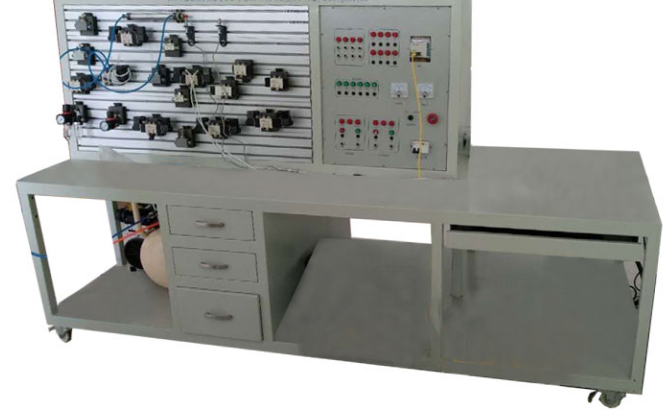

![](images3/la19.png)
一、性能特点:
1、实验台采用双面操作的设计,在双面电气控制都配置了PLC编程器;
2、实验台具有计算机通讯接口,可与PLC编程器相连控制;
3、操作台采用T型铝合金型材制作,经久耐用、美观大方;
4、气动元件安装在特殊设计的模块上,可以随意地组合搭接各种实验回路;
5、气源采用无油静音空所压缩机提供,具有噪声低(58db)的特点,气体无油无味,清洁干燥。
二、试验项目:
一 、单作用气缸换向回路
二 、双作用气缸换向回路
三 、单作用气缸(单向及双向)调速回路:
(1)单作用气缸单向调速回路
(2)单作用气缸单向调速回路
四、双作用气缸单向及双向调速回路
(1)双向调速回路
(2)单向调速回路
五 、压力控制回路
(1)基本压力控制回路
(2)高低压转换回路
(3)差压工作回路
六、单缸单次、连续自动往复控制回路
(1)手动往复控制回路
(2)单次自动往复控制回路
(3)连续自动往复控制回路
七、双缸顺序动作回路
八 、多缸顺序动作回路
九、双缸同步回路
十 、快速排气阀、或门型梭阀应用回路
(1)快速排气阀应用回路:
(2)或门型梭阀应用回路
十一 缓冲回路和多点同时控制回路
十二 全气控气动系统基本回路
(1)双作用气缸手动换向回路
(2) 卸压控制单次自动往复运动回路
(3) 连续自动往复运动和速度控制回路。
三、基本配置:
序号 |
名称及规格 |
数量 |
1 |
钢架结构总操作台 1600 × 920 × 1600 |
1 |
2 |
气缸 MAL20 × 100-LB (双作用单出杆) |
3 |
3 |
气缸 MSAL20 × 100-LB (单作用单出杆) |
1 |
4 |
气动执行器(旋转缸) DA-52 |
1 |
5 |
汽车开门机构 |
1 |
6 |
透明气缸 |
5 |
7 |
三位五通换向阀 4V230P-06DC24V/ 双电控 |
1 |
8 |
三位五通换向阀 4V230C-06DC24V/ 双电控 |
2 |
9 |
三位五通换向阀 4A230P-06/ 双气控 |
1 |
10 |
二位五通换向阀 4V220-06DC24V/ 双电控 |
3 |
11 |
二位五通换向阀 4V210-06DC24V/ 单电控 |
2 |
12 |
二位五通换向阀 4A210-06/ 单气控 |
2 |
13 |
二位五通换向阀 4A220-06/ 双气控 |
1 |
14 |
二位三通换向阀 3V210-06NCDC24V/ 单电控 |
4 |
15 |
二位三通换向阀 3L210-06/ 手动控制 |
2 |
16 |
二位二通换向阀 S3R-06/ 行程控制 |
2 |
17 |
梭阀 KV-06 |
2 |
18 |
快速排气阀 QE-01 |
2 |
19 |
单向节流阀 ASL100-06 |
16 |
20 |
减压阀 AR1500 |
2 |
21 |
行程开关 ME-8108 |
8 |
22 |
气动二联体 AFC2000 |
2 |
23 |
快速接头 APC6-06 |
124 |
24 |
消声器 BSL-01 |
38 |
25 |
气管 PUA0640 |
30 米 |
26 |
三通接头 APE6 |
20 |
27 |
四通接头 AP2A6 |
3 |
28 |
可编程控制器 PLCDVP-14ES |
1 |
29 |
可编程控制器 PLCDVP-32ES |
1 |
30 |
文本屏 |
1 |
31 |
手编器 DCPHPP02 |
1 |
32 |
空气压缩机静音无油空气压缩机 型号 TYW-1 电压 220V 50HZ 功率 550W
转速 1400r/min
启动压力(运行中) 0.45MPa(0.1-0.8Mpa 可调 )
停机压力(运行中) 0.75Mpa
额定排气量 ≥ 55L/min(0.4Mpa 时 )
噪音 ( 58-62)Db ( A )
储气罐溶积 22L
重量 25Kg |
1 |
33 |
开口扳手 12 ~ 14 |
1 |
34 |
开口扳手 17 ~ 19 |
1 |
35 |
活动扳手 6 " |
1 |
36 |
内六角扳手 3mm |
1 |
37 |
剪刀 |
1 |
38 |
十字起 4 " |
1 |
39 |
一字起 4 " |
1 |
40 |
一字起 3 " |
1 |
JGJYQD-C型气压传动技术综合实验台基本电器元件表
名 称 |
型 号 |
数 量 |
备 注 |
PLC 编程控制器 / 台达 |
FXIS-30 |
2 个 |
|
液晶显示屏 |
F940VT |
1 个 |
台达 |
手编器 |
FX-20P |
1 个 |
|
电源 |
S-200-24 |
1 个 |
|
通讯电缆 |
配套 |
1 个 |
|
控制按钮 |
LA39 货灯( 24V ) |
22 个 |
自锁两常开(红) |
控制按钮 |
LA39 货灯( 24V )红 |
10 个 |
不自锁一常开一常闭 |
控制按钮 |
LA39 货灯( 24V )绿 |
5 个 |
不自锁一常开一常闭 |
航空插 |
XS12J2Y |
20 套 |
|
航空插 |
XS12J4Y |
22 套 |
|
指示灯 |
NHC AC220V |
12 个 |
|
转换开关 |
PBC ( Y090 ) LYA7 |
2 个 |
|
保险管 |
5A |
2 个 |
|
继电器 |
WJ152-4C-T |
14 个 |
4 常开 4 常闭 |
电压表 |
85C-V ( 50V ) |
2 个 |
|
电流表 |
85C-A ( 2A ) |
2 个 |
|
行程开关 |
MF8108 |
8 个 |
|
气泵 |
|
1 台 |
|
|
