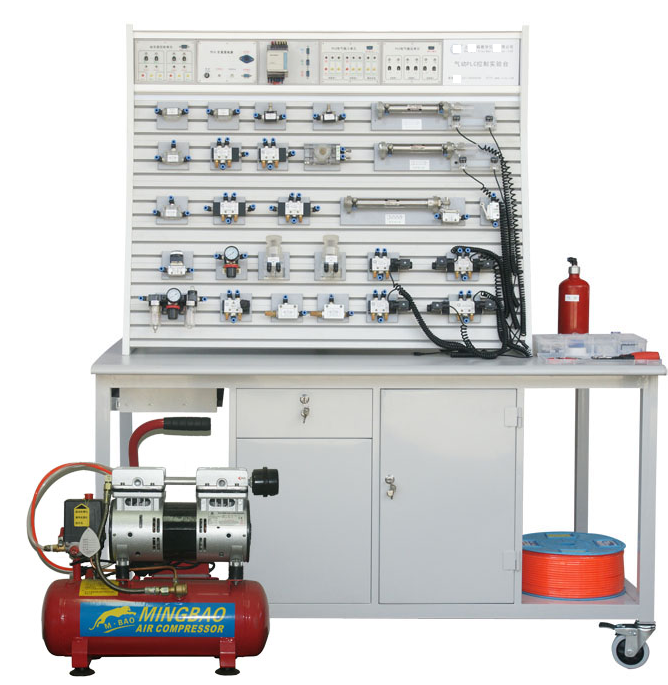

铝槽式铁桌气动PLC控制实验台

JGQPC-22-T 铝槽式铁桌双面双套气动PLC控制实验台
JGQPC-21-T 铝槽式铁桌双面合一气动PLC控制实验台
JGQPC-11-T 铝槽式铁桌单面单套气动PLC控制实验台
二、概述
气动PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器 (PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。

三、特点
1.JGQPC-T铁桌铝槽式气动PLC控制实验设备采用了铁桌铝槽结构,实验元件可自由安装移动,灵活性大。 2.实验气动元件均装有铝制专用底板,实验时组装快捷,方便。
3.实验电气控制采用低压直流24V电源,实验回路控制安全。
4.电气主控制单元采用PLC可编程序控制器,可与PC微机通讯实现微机智能控制。同时,还可采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程控制器控制的优越性,加深对PLC可编程控制器的了解及掌握。
四、技术参数
1.PLC可编程序控制器:三菱FX1s-14MR型主机(可根据客户要求选择),8输入、 6输 出(继电器输出)
2.交直流电源:输入 AC 220V 输出:DC24V/2A
3.空气压缩机(MB-550W-9 单头静音气泵)
电源:AC220V 电机功率:550W×1只,气罐容积:110L/min 额定输出气压 0.7MPa

4.实验台外形尺寸: 1500mm×1000mm×820mm
5.实验支架尺寸:1140mm×600mm×920mm

五、基本配置
(一)气动元件配备(都固定在元件配置板上):
空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,行程阀,单向阀,节流阀、单向节流阀、快速排气阀,或门 型梭阀,单作用气缸,双作用气缸、旋转气缸,行程开关(常闭、常开)等。
(二)电气模块:
1.直流24V(2A)电源单元
2.PLC可编程序控制器
3.PLC电气控制输入单元
4.PLC电气控制输出单元
5.继电器控制单元
(三)附件
菲力格-300专业工具配件箱

六、基本实验回路

1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸的调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回
16.直线缸,旋转缸顺序动作回路
17.多缸顺序动作回路

18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路

气动PLC-11(21 22)控制实验台标准配置清单

分类

项 目

型 号 规 格

JG QPC-11

JG YQPC-T

JG QPC-22

JG QPC-21

备 注

气源

静音无油空气压缩机 110L/min 0.8M p a

MB 550W-9L

1只

1只

1只

220V、550W

气管

PU 气管 6×4

1卷

1卷

1卷

1 00 米/卷

实验台

实验桌(钢桌)

1500 × 1000 × 820mm

1台

1台

1台

实验支架(铝槽式)

1140 × 600 × 920mm

1只

1只

1只

元件固定配置板

2块

2 × 2只

2块

1块

弹 性 插 脚 底 板 组 合 元 件

二位五通手动换向阀

4H210-08

1只

2 × 1只

1只

/

单作用缸

QGX25×100

1只

2 × 1只

1只

1只

带Φ35撞块

双作用缸

QGX25 × 100

2只

2 × 2只

2只

2只

带Φ26撞块

微动行程开关(含连接电缆插头)

装在双作用缸上

4只

2 × 4只

4只

4只

安装孔下移4mm

旋转气缸

1只

2 × 1只

1只

/

透明元件

单向节流阀

JSC601

7只

2 × 7只

7只

5只

装在各气缸体上

减压阀(带压力表)

AR2000

1只

2 × 1只

1只

1只

气容

1只

2 × 1只

1只

/

三联件

AC2000 三联件

1只

2 × 1只

1只

1只

二位二通单电磁换向阀-配连接线

2V025-08、DC24V

1只

2 × 1只

1只

/

二位三通单电磁换向阀-配连接线

3 V210-08 、 DC24V

1只

2 × 1只

1只

/

二位五通单电磁换向阀-配连接线

4V210-08 、 DC24V

2只

2 × 2只

2只

2只

二位五通双电磁换向阀-配连接线

4V220-08 、 DC24V

1只

2 × 1只

1只

/

三位五通双电磁换向阀-配连接线

4V230-08 、 DC24V

1只

2 × 1只

1只

/

二位五通单气控换向阀

4A210-08

2只

2 × 2只

2只

2只

二位五通双气控换向阀

4A220-08

2只

2 × 2只

2只

2只

顺序阀

KPSA-8

1只

2 × 1只

1只

/

透明元件

按钮行程阀( 不带锁 )

MOV-3A

1只

2 × 1只

1只

1只

(或带锁改装)

或门型梭阀

KS-L8 (标签位置)

2只

2 × 2只

2只

1只

透明元件

快速排气阀

KP-L8

2只

2 × 2只

2只

/

单向阀

KA-L8

2只

2 × 2只

2只

/

透明元件

单向节流阀

RE-02

2只

2 × 2只

2只

2只

机控行程阀( 其一改垂直方向,A口朝上 )

MOV-2

2只

2 × 2只

2只

/

配件盒内1只

气压自动开关(0.5-1.0MPa)

压差调节0.2-0.4MPa

1只

2 × 1只

1只

/

双齿轮齿条同步机构

设计,实验附件

1付

2 × 1付

1付

/

电 器 控 制

PLC直流电源单元( DC : 24V )

AC:220V/DC:24V

1只

2 × 1只

2只

装在台上

PLC 编程器控制单元(标配三菱FX1s-14MR)

可根据用户要求配置

1只

2 × 1只

1只

PLC 电器输入单元

1只

2 × 1只

1只

PLC 电器输出单元

输出:DC24V

1只

2 × 1只

1只

继电器控制输出单元

输出:DC24V

1只

2 × 1只

1只

单元电器连接电缆

3条

2 × 3条

4条

220V电源线

1条

2 × 1条

2条

墙壁 插座 (实验台上)

二 位250V 、 10A

2只

2只

2只

PLC编程通讯电缆(标配:三菱SC-11)

可根据用户要求配置

1条

1条

1条

JG YQPC-T双面共一条

资料

实验指导书

1册

2 × 1册

2 × 1册

PLC编程软件及应用程序光盘

可自行复制安装

统一

统一

统一

统一提供一碟光盘

工 具 配 件 盒

专用工具配件盒

300 × 200 × 62 mm

1个

2 × 1个

2 × 1个

菲力格F-300

螺丝刀6 × 100(一字、十字),3 × 80 (一字、十字)、 气管助拔器

活动扳手150 × 19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀

各1只

2 × 各1只

2 × 各1只

内六角螺丝M6 × 15=20只,M6 × 25=20只,铝槽T形螺母30只 ? 6- T 型三通及L形支架6只、 ? 6- T 型五通及L形支架4只

气孔塞头25只,生料带1个,保险丝2.5A 5只,皮管定位压板4只

Y 型减径三通 ?8 -2 ×?6 1只(气泵上)

微动行程开关(配件)2只、601- ? 6、602- ? 6弯接头 各1只

1套

2 × 1套

2 × 1套
