电液比例与电液伺服性能检测综合实验台

电液比例与电液伺服性能检测综合实验台

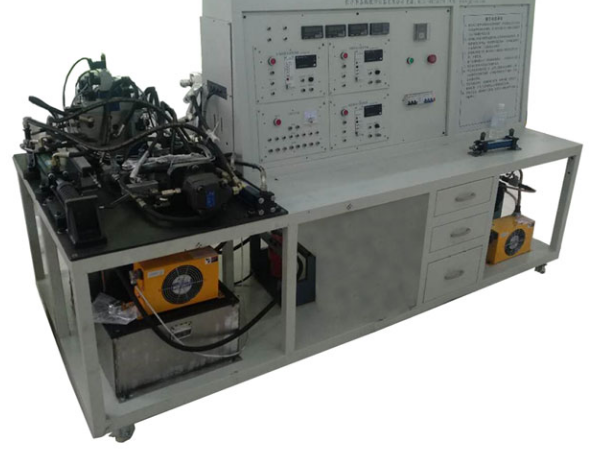

JG JYYB-IC电液比例与电液伺服性能检测综合实验台

该实验台由操作台.泵站.电脑桌组成。采用“虚以仪器”技术,运用虚以仪器测控和多种控制方式的新一代液压产品,能可靠完成电液伺服和电液比例系统的闭环控制.电液伺服阀和电液比例阀的性能测试,以及液压元件性能测试。是液压学科中必备的产品。

验台特点
1. 采用移动式液压泵站,双泵供油,蓄能器稳压,压差反馈恒压加载,高压滤油器过滤,风冷却器和电加热控温。
2. 选用高性价比计算机,标准DAQ数据采集卡,高性能传感器,高效的专业测控软件组成“虚拟仪器”测控系统。
3. 突出“软件就是仪器”的新概念,设计功能更丰富,具有更直观友好软面板的信号发生器和纹号分析仪等“虚拟仪器”代替昂贵的传统仪器。
4. 具有强大的数据采集与处理功能,可实时采集压力、流量、位移、温度等信号,并可方便的实现数据存储、压缩及显示。
5. 硬件,软件均采取防干扰措施,保证系统运行安全可靠。
6. 采用模块化、标准化等开放式结构与技术,保证系统的可扩展性和可移植性。
7. 操作台面采用铸铁面板经精加工而成,平面安装,保证实验的稳定性及数据的精确性。

实验项目:
一、电液比例阀基本特性实验;
a. 稳态控制特性
b. 稳态负载特性
c. 阶跃响应特性
d. 频率响应特性
二、电液比例流量阀实验;
a. 稳态控制特性实验
b.稳态负载特性实验
c. 输入电流阶跃响应特性实验
三、流体力学实验项目
1. 液阻特性实验
a. 环形缝隙流量压力特性实验
b. 细长小孔流量压力特性实验
c. 薄壁小孔流量压力特性实验
四、液压元件性能实验
1. 液压泵静态动态特性实验:
a. 流量—压力特性
b. 容积效率—压力特性
c. 总效率—压力特性
d. 输入功率—压力特性
e. 液压泵动态特性测试实验
2. 溢流阀静态动态性能实验
a. 调压范围与压力稳定性测试
b. 卸荷压力与压力损失测试
c. 稳态压力—流量特性(启闭特性)
d. 溢流阀动态特性测试实验
3. 流量阀静态特性实验
a. 节流阀稳态流量—压力特性
b. 调速阀稳态流量—压力特性
五、液压回路性能实验
1. 节流调速回路性能实验
a. 节流阀进油回路速度—负载特性
b. 节流阀旁路回路速度—负载特性
c. 调速阀进油回路速度—负载特性
六、压力控制回路
1. 调压回路:
a. 单级调压回路
b. 单级远程调压回路
c. 两级调压回路
d. 两级远程调压回路
e. 三级调压回路
f. 双压回路
2. 减压回路
a. 一级减压回路
b. 二级减压回路
3. 保压回路
a. 单向阀保压回路
b. 液控单向阀保压回路
c. 换向阀保压回路
d. 蓄能器保压回路
e. 辅助泵保压回路
4. 卸荷回路
a. 三位四通M型中位机能换向阀卸荷回路
b. 三位四通H型中位机能换向阀卸荷回路
c. 二位二通电磁换向阀卸荷回路
d. 先导式溢流阀控制卸荷回路
e. 行程阀控制卸荷回路
f. 压力控制卸荷双泵供油回路
g. 电磁阀控制卸荷双泵供油回路

5. 平衡回路
a. 顺序阀平衡回路
b. 液控单向阀平衡回路
c. 单向节流阀平衡回路
d. 液控单向阀和单向节流阀的平衡回路
e. 平衡与保压回路
f. 液控顺序阀平衡回路
6. 缓冲回路
a. 调速阀缓冲回路
b. 溢流阀缓冲回路
七、速度控制回路
1. 节流阀控制回路
a. 节流阀进油节流调速回路
b. 调速阀进油节流调速回路
c. 节流阀回油节流调速回路
d. 节流阀旁路节流调速回路
e. 调速阀旁路节流调速回路
f. 单节流阀双向进油节流调速回路
g. 单节流阀双向回油节流调速回路
h. 双节流阀双向进油节流调速回路
i. 双节流阀双向回油节流调速回路
j. 有背压阀的进油节流调速回路
k. 调速阀回油节流调速回路
2. 容积节流调整回路
a. 调速阀在进油路容积节流调速回路
b. 调速阀在回油路容积节流调速回路
3. 增速回路
a. 单向阀控制差动连接增速回路
b .二们三通电磁换向阀差动连接增速回路
c. 用蓄能器的增速回路
4. 速度变换回路
a. 用行程阀的快慢速换接回路
b. 二位二通电磁阀差动连接速度变换回路
c. 二位三通电磁阀差动连接速度变换回路
d. 调速阀串联速度变换回路
e. 调整阀并联进油控制速度变换回路
f. 调整阀并联回油控制速度变换回路
g. 双向速度变换回路
h. 进油控制速度变换回路
i. 回油控制速度变换回路
j. 快慢速转换回路
k. 液控单向阀控制速度变换回路
八、方向控制回路
1. 换向回路
a. 二位四通电磁阀控制连续往复运动回路
b. 三位四通电磁阀控制连续往复运动回路
2. 锁紧回路
a. 三位四通电磁换向阀O型中位机能锁紧回路
b. 三位四通电磁换向阀M型中位机能锁紧回路
c. 单向阀锁紧回路
d. 液控单向阀锁紧回路
九、多缸控制回路
1. 顺序动作回路
a. 压力继电器控制的顺序动作回路
b. 单顺序阀控制的顺序动作回路
c. 行程开关控制二位电磁阀顺序动作回路
d. 行程阀控制的顺序动作回路
e. 双顺序阀控制的顺序动作回路
f. 顺序阀与行程开关联合控制的顺序动作回路
g. 压力继电器与行程开关联合控制的顺序动作回路
2. 同步动作控制回路
a. 调速阀出油节流同步回路
b. 调速阀进油节流同步回路
c. 进油节流双向同步回路
d. 回油节流双向同步回路
3. 主辅缸工作循环回路
a. 主、辅油缸工作循环回路

技术参数:
定量叶片泵,型号YB1-10
额定压力 6.3Mpa
排量 10ml/r
转速 1450r/min
驱动功率 2.2KW
变量叶片泵,型号YBX-16
排量 16ml/r
转速 1450r/min
额定压力 6.3Mpa
驱动功率 3KW

实验配置:
JGJYYB-ID电液比例与电液伺服性能检测综合实验台
配置清单

序号

名 称

型号

数量

技术指标

1

双作用单出杆油缸

HOB32*150LA

2 件

压力 10Mpa 缸径Ф 32mm 行程 150mm

2

先导式溢流阀

Y-10B

1 件

压力 6.3 Mpa 流量 10L

Y-25B

1 件

压力 6.3 Mpa 流量 25L

3

远程调压阀

YTF3-6B

2 件

额定流量 2L/min 调压范围 0.5-6.3Mpa

4

先导式减压阀

J-25B

1 件

压力 6.3 Mpa 流量 25L

5

顺序阀

X-25B

2 件

压力 6.3 Mpa 流量 25L

6

压力继电器

EYX15-5

1 件

7

节流阀

L-25B

2 件

压力 6.3 Mpa 流量 25L

8

调速阀

Q-25B

2 件

压力 6.3 Mpa 流量 25L

9

单向阀

I-25B

3 件

压力 6.3Mpa 流量 25L

10

液控单向阀

IY-25B

1 件

压力 6.3Mpa 流量 25L

11

二位二通行程换向阀

22C-25B

1 件

压力 6.3 Mpa 流量 25L

12

二位二通电磁换向阀

22E2-25BH

2 件

压力 6.3 Mpa 流量 25L

22E2-25B

1 件

13

二位三通电磁换向阀

23E2-25B

1 件

压力 6.3 Mpa 流量 25L

14

二位四通电磁换向阀

24E2-25B

2 件

压力 6.3 Mpa 流量 25L

15

三位四通电磁换向阀

34E2-25B

2 件

压力 6.3 Mpa 流量 25L

34E2-25BH

1 件

34E2-25BM

1 件

16

液控顺序阀

XY-25B

1 个

压力 6.3 Mpa 流量 25L

17

环形缝隙测试块

JY-FX

1 件

压力 1.5 Mpa 流量 10L

18

细长小孔测试块

JY -XCH

1 件

压力 1.5 Mpa 流量 10L

19

薄壁小孔测试块

JY -BBK

1 件

压力 1.5 Mpa 流量 10L

20

双作用双杆油缸

HOB32-2-80

1 件

21

蓄能器

NXQA-1/10-l-L-A

1 件

压力 10 Mpa 容积 10L

22

截止阀

JY -02

1 件

压力 10 Mpa 流量 25L

23

量筒

JY -YL

1 件

550ml

24

快换接头

JY -KJ

40 套

压力 10 Mpa

25

快换接头 ( 单头 )

JY -DT

80 个

压力 10 Mpa

26

螺纹接头

JY -JT

30 个

压力 10 Mpa (性能测试用)

27

管用直通接头

JY -ZT

16 个

压力 10 Mpa

28

管用直角接头

JY -GZ

16 个

压力 10 Mpa

29

聚氨酯高压油管

XPU Φ 8-1

16 根

压力 10 Mpa

30

三通接头

JY -SF3

6 个

压力 10 Mpa

31

四通接头

JY -SF4

2 个

压力 10 Mpa

32

过滤器

ZVI-H4010LS

1 个

公称流量 40L 过滤精度 10 m

33

油路板

JY -YLB

28 个

压力 10 Mpa

34

油缸底板

JY -DB

2 个

压力 6.3 Mpa

35

顶缸座

JY -GZ

1 个

压力 6.3 Mpa

36

高压球阀

YJZQ-J15

1 件

压力 32MPa 通径 15mm

37

压力表

YTN60

1 个

2.5 级 10mpa 耐震压力表

38

操作总台

JY -ZT

1 个

1250X820X800mm

重量 280Kg

39

泵站

JY -YZ

1 个

容积 100L

最高工作压力 7 Mpa

排量 10ml/rev

排量 16ml/rev

驱动功率 2.2KW/3KW (含 : 限压式变量叶片泵电机组合 , 定量叶片泵电机组合 , 吸油过滤器,精滤器,空气过滤器,液位计,温度传感器,油温冷却循环系统,安全阀)

40

电液比例方向阀配比例放大器

4WRE6E8-10B/24Z4/M

1 个

最大流量 65L/min 重复精度 £ 1% 电磁铁最大流流 1.5A

41

电液比例溢流阀配比例放大器

DBETR-10B/80M

1 个

最高设定压力 8MPa, 最大流量 3L/Min

42

电液比例调速阀配比例放大器

2FRE6-20B/10QM

1 个

最大流量 10L/Min, 最小压差 0.6~1MPa ,压降 0.1~0.6MPa

43

中泰数据采集卡

PCI8335A

1 个

输入通道数:单端 32 路,双端 16 路,最大采样频率 250KHz, 输出通道数:单端 4 路

常用工具及易损件

序号

名 称

数量

1

密封胶带

2 卷

2

密封圈

1 组

3

6" 活动扳手

1 个

4

19-22 开口扳手

1 个

5

22-24 开口扳手

1 个

6

24-27 开口扳手

1 个

7

3mm 内六角扳手

1 个

8

5mm 内六角扳手

1 个

9

6mm 内六角扳手

1 个

10

6" 内卡环钳

1 个

11

6" 外卡环钳

1 个

12

十字起

1 把

13

一字起

1 把

14

元件存放盆

3 个

15

漏斗

1 个

16

32" 红色液压油( 25kg )

JGJYYB-IID电液比例与电液伺服性能检测综合实验台电器配置清单

序号

名称

规格

数量

1

可编程控制器(三菱电机)

FX-14MR-D

1

2

手编器 [ 选配 ]

FX-20P

1

3

PLC 编程电缆

SC-09

1

4

PLC 编程软件

1

5

欧姆龙继电器

MY4NJ

6

6

接近开关

TX-SN5C-NPN

4

7

霍尔元件

TX-12N4C-NPN

1

8

三相 KW 表

DK3-DV05

1

9

三相功率变送器

DQ33S-W3.3KW

1

10

开关电源

S200-24

1

11

开关电源

12V/55A

1

12

变压器

TK500

1

13

变压器

TK35/24

1

14

空气开关

DZ47-16A

1

15

保险

RT18-32

3

16

交流接触器

[JZC1-44/36V]

7

17

航空插

XS12/2P

16

18

航空插

XS12/3P

11

19

航空插

XS12/4P

8

20

航空插

XS16/4P

1

21

红灯按扭

ZB2-BWB41C

1

22

绿灯按扭

ZB2-BW31C

8

23

红灯按扭

ZB2-BWB42C

4

24

黄灯按扭

ZB2-BWB51C

6

25

转换按扭

PBC[Y090]LYA7

1

26

方型按扭

LAS1J-22Z

1

27

电压表

85C-V30V

1

28

电流表

85C-A20A

1

29

指示灯

NHC-24V

4

30

接线端子

1534

2

31

数显转速板

1

32

数显温度板

1

33

信号转换板

1

34

液压台软件

1

35

压力传感器

PGS20S-10mpa

2

36

压力传感器

PGS20S-2mpa

7

37

涡轮流量传感器

LWGY-10

1

38

涡轮流量传感器

LWGY-4

1

39

位移传感器

WYDC160L

1

40

数据采集卡

PCI8310

1
