多功能机电液气一体化综合实验台

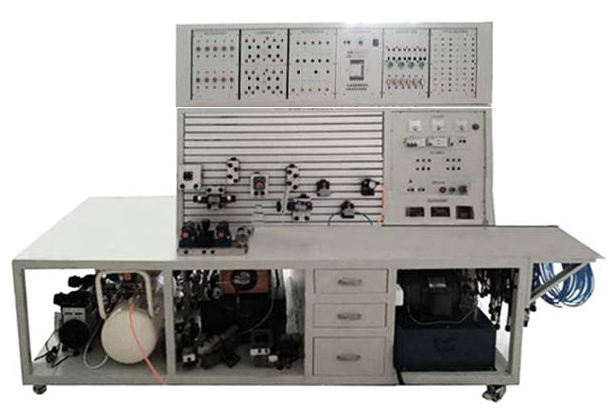

JGJYJD-B型多功能机电液气一体化综合实验台
产品简介: JGJYJD-B型多功能机电液气一体化综合实验台是面向多学科、多专业的可实现多种控制方式的机电液(气)一体化创新设计综合实验台。
![](images3/la22.png)
一、 实验台基本组成:
实验台主要由双面铝合金T型槽台架,液压泵站及液压元件,空气压缩机及气动元件,电气模块及插销板。PLC可编程控制器等组成。
二、实验项目
液压实验
(一)认知实验:
1.液压元件的认知实验;
2.液压回路的创新搭接实验;
(二)回路验证实验:
一)压力控制回路实验
1.调压回路
a.单级调压回路;
b.单级远程调压回路实验;
c.多级压力回路实验;
d.两级调压回路;
e.双压回路。
2.减压回路
3.保压回路
a.单向阀保压回路
b.换向阀保压回路
4.卸荷回路
a.M型中位机能卸荷回路
b.二位二通电磁阀卸荷回路
c.先导式溢流阀卸荷回路
5.平衡回路
6.平衡与锁紧回路
7.缓冲回路
二)速度控制回路
1.节流阀调速回路
a.节流阀进油节流阀调速回路实验
b.节流阀回油节流调速实验
c.节流阀旁路节流阀调速回路实验
d.单节流阀双向进油节流阀调速回路实验
e.单节流阀双向回油节流阀调速回路实验
f.双节流阀双向进油节流阀调速回路实验
g.双节流阀双向回油节流阀调速回路实验
h.有背压的进油节流阀调速回路实验
i.双压双向节流阀调速回路实验
2.增速回路
a.单向阀控制差动连接增速回路实验
b.二位三通电磁阀控制差动连接增速回路实验
c.增速控制回路实验
3.速度变换回路
a.二位二通电磁阀差动连接快慢速度变换回路实验;
b.二位三通电磁阀差动连接快慢速度变换回路实验;
c.双向速度变换回路实验
d.进油控制速度变换回路实验
e.回油控制速度变换回路实验
f.快慢速度变换回路实验
4.方向控制回路实验
5.换向回路实验
a.二位四通电磁阀控制连续往复换向回路实验
b.三位四通电磁阀控制连续往复换向回路实验
6.锁紧回路
a.三位四通电磁阀换向阀O型中位机能锁紧回路实验
b.三位四通电磁阀换向阀M型中位机能锁紧回路实验
c.单向阀锁紧回路
三)多执行元件动作回路实验
1.顺序动作回路实验
a.压力控制多缸顺序动作回路实验
b.行程控制多缸顺序动作回路实验
2.同步动作回路实验
3.PLC控制逻辑验证实验
4.液压与机械联合应用实验
a.液压缸控制车门开关机构实验
b.液压缸与行程开关联合控制挖掘机构实验
c.液压缸控制机械手腕抓取机构实验
d.液压缸控制自卸车机构实验
气动控制回路:
1.压力控制回路(包括双压回路)
2.速度控制回路(包括节流调速,快慢速转换回路)
3.多缸程序控制回路(包括行程控制与时间控制顺序动作回路,顺序与同步联合控制回路)
4.逻辑控制回路(包括与门、或门和双稳控制回路)
5.双作用气缸进口节流调速回路实验
6.双作用气缸出口节流调速回路实验
7.单电控速度变换回路实验
8.双作用气缸单电控自动往复运动回路
9.双作用气缸-电联合控制连续往复运动
10.电-气联合控制顺序动作回路
面向气动系统的电气控制设计验证实验
面向液压和气动系统的PLC控制逻辑验证实验
配置液压元件、气动元件和电气元件涵盖下的其它机电液气一体化创新设计实验
三、功能及特点
1.双面铝合金T型槽式安装板,将机电液实验与机电气实验配置台架两面,一机两用,占地面积少,购置费用低
2.扩展的模块化设计、开放式柔性组合可方便的融入你的创意
3.无故障启动、操作失误或实验失败不发生安全事故,具有良好的工作可靠性和失败安全性。
4.液压元件均为工业用液压元器件,均配有铝合金油路底板及特制专用快换安装底板;气动元件采用低功耗,无须润滑的标准工业元件,均配有特制快换安装底板;采用平面密封新工艺的新一代快换接头,压降小,系统工作时插拔无泄露,明细见配置清单。
5.可实现手控、气控、电控、PLC控制等多种控制方式。
6.实验交叉、综合运用机械、电子、液压与气动、控制、测试、计算机等多学科知识。
7.有具体的控制对象,实验设计贴近机电液(气)产品设计,实验过程模拟工业现场过程。有利培养学生创造性解决实际工程问题能力。
8.实验过程实践性强,学生自己设计实验,自己动手安装调试液压及气动线路,自己动手连接电气系统,自己动手编写和调试PLC程序。
9.配有新一代组态模拟动态控制软件,其功能:
a.三维虚拟液压回路的演示与控制
b.单个液压元件的三维虚拟工作原理演示,拆装演示
c.软件设有零件库,学生可以进行创新回路组合虚拟实验
10、 实验台设置有双重自动保护系统,油温自显,光电开关控制,液压及气动元件电压均为24V; 独立可变量液压泵站供油系统,低噪音的电机叶片泵组合,后置风冷却器。模块化、标准化、通用化设计,配十字滑台机构、车辆自动门开闭机构等多种典型配置。
四、主要技术参数:
1、电机泵站组 1HP+VP1-12-70
电源: 220V / 380V 50HZ
功率:0.75KW
转速:1450r/min
压力:7MPa
流量:12L/min
油箱容积:60L
实验压力:≤1MPa
外形尺寸:1590×545×1790mm
重量:100Kg
2、静音无油空气压缩机 型号TYW-1
电压220V 50HZ
功率 550W
转速1400r/min
启动压力(运行中)0.45MPa(0.1-0.8Mpa可调)
停机压力(运行中)0.75Mpa
额定排气量 ≥55L/min(0.4Mpa时)
噪音 ≤58Db(A)
储气罐溶积 22L
重量 25Kg
JYJD-B型多功能机电液气一体化综合实验台
主要液压元件配置
JGJYJD-B型多功能机电液气一体化综合实验台
电机泵组-数量1
型号1HP+VP1-12-70
双作用油缸-数量2
元件柜. 1只
(气动延时阀. 常闭式;2台1只.双压阀2台 1只)
压力顺序阀常闭式; 1只
液压马达2台1只工作压力6MPa(60bar);最大允许压力12MPa(120bar);最大回油压力5MPa(50bar);等效容量每转8.2cm3,0–10l/min 相当于0–1220 r.p.m,
流量传感器2台1只工作电压:24 VDC;测量范围:0–10L/min;模拟量输出:0–10 V,
压力传感器4台1只 带显示;压力测量范围:0 ~ 1000 kPa (0 ~ 10 bar);电源:15 ~ 30 V DC;输出信号:电压输出 0 ~ 10 V DC
10.压力开关,电子式,工作电压:18 – 35 V DC;开关输出:2 x正逻辑,最大1.2 A;测量范围及最大允许压力:10 MPa (100 bar);模拟量输出:0–10V,1只
|
