液压气动综合实验台

液压气动综合实验台

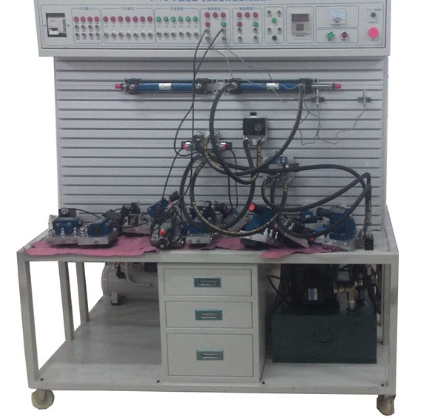

JGJYYQ-B型液压气动综合实验台
产品简介: 该实验台集可编程控制器和各种气动元件模块,液压元件模块为一体,可进行常规的气动、液压基本控制回路实验外,还可进行液压。实验台采用PLC控制方式和继电器控制两种方式,其完美结合了气液技术和电气PLC控制技术,适用电工、机电一体化等专业实训考核。


( 可选透明液压气动元件)
该实验台是根据《液压气动传动》、《气动控制技术》等通用教材设计而成,集可编程控制器和各种气动元件模块,液压元件模块为一体,除可进行常规的气动、液压基本控制回路实验外,还可进行液压,气动组合应用实验及液压、气动技术课程设计。实验台采用PLC控制方式和继电器控制两种方式,使学生在掌握传统的继电器控制之外,学习PLC编程控制,并具备PLC控制与计算机通讯以及在线调试等实验功能,其完美结合了气液技术和电气PLC控制技术,适用电工、机电一体化等专业实训考核。
一、性能与特点
1、实验台采用立式双面台设计,电气控制为上置式安排。A面为实阀演示实验,B面为气动综合实验。
2、控制面板为A.B面单独控制,每面都配有PLC和継电器两种控制,电气系统为独立控制模式,互不干扰,并采用安全24V电压。
3、液压实验台设置了系统油温上升显示和系统压力卸荷手动控制;
4、液压实验台元件采用工业用实物阀体,可以达到实际现场操作的目的。
5、液压系统在工作中压力不大于6.3Mpa的条件下,液压元件无漏油现象。
6、液压站配置有流量控制阀,可根据要求调整所需导流的流量。
7、气动实验台气源采用无油静音空气压缩机提供,具有噪声低(65db)的特点,气体无油无味,清洁干燥。
8、操作台采用T型铝合金型材制作,配合特殊设计的元件模块,可以随意地组合搭接各种实验回路;
二、实验内容
A面液压实验台
1、二十种液压回路组态画面演示及控制实验:提供20种液压回路的演示与控制,能在计算机里控制实验回路的动作,并能清晰看到用不同颜色演示液压回路油路的原理,使学生更直观地学习和了解实验内容。

(1)节流阀换接回路 (带仿真软件)
(2)节流阀控制的同步回路 (带仿真软件)
(3)进油节流调速回路 (带仿真软件)
(4)两级调压回路 (带仿真软件)
(5)旁路节流调速回路 (带仿真软件)
(6)三位四通换向回路 (带仿真软件)
(7)顺序阀控制的顺序回路 (带仿真软件)
(8)压力继电器控制顺序回路 (带仿真软件)
(9)蓄能器保压回路 (带仿真软件)
(10)接近开关控制顺序回路 (带仿真软件)
(11)差动回路 (带仿真软件)
(12)二位四通换向回路 (带仿真软件)
(13)电磁换向阀的卸压回路 (带仿真软件)
(14)隔离压力波动的稳压回路 (带仿真软件)
(15)回油节流调速回路 (带仿真软件)
(16)节流阀控制双程同步回路 (带仿真软件)
(17)快慢速切换回路 (带仿真软件)
(18)平衡回路 (带仿真软件)
(19)液控单向阀锁紧回路 (带仿真软件)
(20)液控单向阀保压回路 (带仿真软件)
2、液压传动基本回路实验(可组合三项九大类50种)
(1)压力控制回路
①限压回路
a溢流阀压力调定回路; b溢流阀单级远程调压回路;
c溢流阀限制低压回路;(平衡回路)
②变压回路
a一级减压回路 b二级减压回路
③卸荷回路
a三位四通换向阀的卸荷回路 b卸荷阀的卸荷回路
c二位二通阀卸荷回路 d溢流阀卸荷回路
④稳压回路
a蓄能器稳压回路 b液控单向阀保压回路
⑤卸压回路
a节流阀卸压回路 b顺序阀的泄压回路
(2)速度控制回路
⑥ 调速回路
a进油节流调速回路 b回油节流调速回路
c旁路节流调速回路 d调速阀控制调速回路
e差动连接增速回路 f蓄能器增速回路
g用电磁阀和调速阀的减速回路
h调速阀节流调并联的二次进给回路
I调速阀节流调串联的二次进给回路
j差动全压换接回路 k二位三通控制的差动回路
l三位四通控制的差动回路 m二次进给工作回路
n三次进给工作回路 o差动工作换接回路
⑦ 同步回路
a节流阀控制的同步回路 b液压缸串联同步回路
c调速阀控制的同步回路 d双缸同步回路

3)方向控制回路
⑧ 换向回路
a换向阀控制换向回路 b压力控制顺序动作回路
c顺序阀控制顺序回路
d二位四通阀,接近开关控制的顺序回路
e压力继电器控制的顺序回路 h单向阀控制顺序动作回路
⑨ 锁紧回路
a用换向阀锁紧回路 b液控单向阀锁紧回路
c单向阀锁紧回路

B面气动实验台
1、气动基本回路实验
1.1、单作用气缸回路; 1.2、双作用气缸换向回路;
1.3、作用气缸调速回路; 1.4、双作用气缸单向调速回路;
1. 5、双作用气缸双向调速回路; 1.6、速度控制回路;
1.7、差动回路; 1.8、速度换接回路;
1.9、二次压力控制回路; 1.10、差压回路;
1.11、单缸一次自动往返回路; 1.12、单缸连续自动往返复控制回路;
1.13、双缸顺序动作回路; 1.14、多气缸顺序作用回路;
1.15、双缸同步动作回路; 1.16、快速排气阀作用回路;
1.17、或门型梭阀应用回路; 1.18、多点同时控制回路
1.19、缓冲回路 1.20、计数回路
1.21、延时回路 1.22、过载保护回路
1.23、互锁回路
2、仿真软件控制实验回路
2.1、差动回路;
2.2、单作用气缸调速回路;
2.3、单作用气缸换向回路;
2.4、调压回路;
2.5、高低压控制回路;
2.6、缓冲回路;
2.7、两点同时控制回路;
2.8、双缸顺序动作回路;
2.9、双作用气缸换向回路;
2.10、双作用气缸双向调速回路;
可编程控制器(PLC)电气控制实验,机电液一体化控制实验
1)PLC的指令编程,梯形图编程的学习;
2)PLC编程软件的学习及使用;
3)PLC与计算机的通讯,在线调试、监控;
4)PLC在液压、气压传动控制中的应用以及控制方案的优化。
三、技术参数
A面液压实验台
1、主要参数
电机:M3P4H523 功率: 2.2KW 转速: 1420r/Min 电压:380V
泵: FA-11B 额定排量: 11ml/rev 额定压力:7MPa
B面气动实验台
1、主要参数
压缩机排气量:0.024m3/min 噪声:<50db(静音)
电机功率:175W 电压:220V 转速:2860r/min
容积:45L
四、配置清单
A面液压实验台:
1 液压站:

1

电机

M3P4H523

1

2

定量叶片泵

PV2R1-10FR-R-L

1

3

电磁溢流阀

DBW10A-1-30B/315G24Z5L

1

4

节流阀

DVP16-1-315

1

5

油箱

1

6

油位指示计

YWZ-150

1

7

吸油滤油器

WU-250 × 180

2

8

空气滤清器

EF2-32

1

9

液压油

1

2液压控制元件:

10

液压缸

M0B60/32/200LB

2

11

三位四通电磁换向阀

4WE10E20B/AG24

1

12

三位四通电磁换向阀

4WE10G20B/AG24

1

13

二位四通电磁换向阀

4WE10C20B/AG24

2

14

二位三通电磁换向阀

3WE10A20B/AG24

2

15

三位四通手动换向阀

4WMM10E30B/F

1

16

先导溢流阀

DB10-1-30/100Y

1

17

直动溢流阀

DBDH10P10B/10

2

18

先导顺序阀

DZ10-1-30/100Y

2

19

先导减压阀

DR10-1-30/210Y

2

20

二通流量控制阀

2FRM10-21B/25L

1

21

节流阀

DVP16-1-315

2

22

液控单向阀

SV10PB2-30B

2

23

单向阀

S10A52B

2

24

压力继电器

HED4XP15B/35MPa-L245

2

3测控元器件

42

PLC 编程器

FX1S-20MR

1

43

PLC 通讯电缆

1

53

温控仪

XMTD-2001

1

54

热电藕

MT-PE00

1

55

加热管

3KW

1

56

接近开关

LJ12A3-4-Z/BX

4

57

三相漏电保护开关

DZ47LE

1

C20

58

塑料外壳式断路器

DZ108-20

2

10A

59

交流接触器

CJ20-25

2

20A

60

紧停按钮

LAY50-11Z

1

61

自锁带灯按钮

LAY50-11DT/24V

9

62

自锁带灯按钮

LAY50-11DT/22V

1

63

普通按钮

LAY50-11

12

64

中间继电器

HH54P

9

DC24V

65

单极断路器

DZ47-63

1

C6

66

单极断路器

DZ47-63

1

C5

67

单极断路器

DZ47-63

2

C3

68

单极断路器

DZ47-63

7

C1

69

小型继电器

JZC-23F-24VDC

10

70

两档旋钮

LAY50-11X2

2

71

信号灯

NXD-211

10

DC24V

72

开关电源

HS-150-24V

1

73

二极管

ZN4007

16

200V

74

三极管

Q013

10

75

电器控制模块

1

80

电脑桌

1

4文档资料与软件

84

三菱 PLC 编程软件

1

85

仿真控制软件

1

87

三菱 PLC 编程手册

1

95

实验指导书

1

5辅助元件

96

三通接头

M16 × 1.5

6

97

三通接头

M16 × 1.5

5

98

耐压胶管

31.5Mpa

20

99

40MPa 压力表

Y60

4

100

液压阀过渡集成块

17

6配套工具

102

内六角扳手(加长)

1

103

活动扳手

10 ,,

1

104

活动扳手

12 ,,

1

105

活动扳手

15 ,,

1

106

开口扳手

5-6

1

107

开口扳手

8-10

1

109

开口扳手

12-14

1

110

开口扳手

17-19

1

111

开口扳手

22-24

1

112

内卡环钳

1

113

一字起

8 ,, /4 ,,

各 1

114

十字起

8 ,, /4 ,,

各 1

115

螺塞

M12 × 1.5

10

116

组合垫

φ 12

10

117

自锁按钮

2

118

快速接头

M27 × 1.5

2

119

工具盒

1

120

防尘罩

1

7易损件

121

O 型圈

φ 27 × 2.4

20

122

O 型圈

φ 14 × 2.4

10

123

O 型圈

φ 12 × 2.4

10

124

信号灯

φ 10

2

125

按钮开关

LAY50-11DT

2

126

压力表

Y60-2.5MPa

1

B面气动实验台:

部件名称

元件名称

型号

数量

气动执行

元件

气体三联件

AC-200

1

双作用单出杆气缸

(带磁性开关)

MAL-CM25X100-LB

3

单作用单出杆气缸

MSAL-CM25X100-LB

1

电气控制

元件

双电控三位五通换向阀

4V230C-06-DC24V

1

双电控三位五通换向阀

4V230P-06-DC24V

1

双电控二位五通换向阀

4V220-06-DC24V

3

单电控二位五通换向阀

4V210-06-DC24V

3

单电控二位三通换向阀

3V210-06-DC24V

2

单电控二位二通换向阀

2V025-06

2

气动控制

元件

双气控二位五通换向阀

4A220-06

6

单气控二位五通换向阀

4A210-06

1

单气控二位三通换向阀

3A210-06-N

1

调压阀

AR2000

1

梭阀

VR1220-02

2

快速排气阀

QE-03

2

单向节流阀

ASC100-06

10

单向阀

VCO2 G1/4

4

手动控制与机械控制元件

手动控制二位三通换向阀

3L210-06

2

行程控制二位三通换向阀

S3L-06

5

二位三通按钮

S3B-06

2

气动辅助

元件

行程开关

ME8108

4

快换接头

APC6-02

1

APC6-01

132

APC6-02

2

消音器

BSCB-01

36

进口塑料管

30 米

气动辅助

元件

配气接头板

铝合金 10 通道

2

气电继电器

VR3200-01

2

电控元件

PLC

三菱 FX1N-24MR

1

通讯电缆

三菱 SC-09

1

附件

金属实验操作台

单面 ( 带 T 型铝合金 ) 型 ) 材组 )

1

电气操作模板

1

元件盒

2

气泵

静音空气压缩机

HX750A-1

1
