液压实验台、液压PLC控制实验系统实训装置

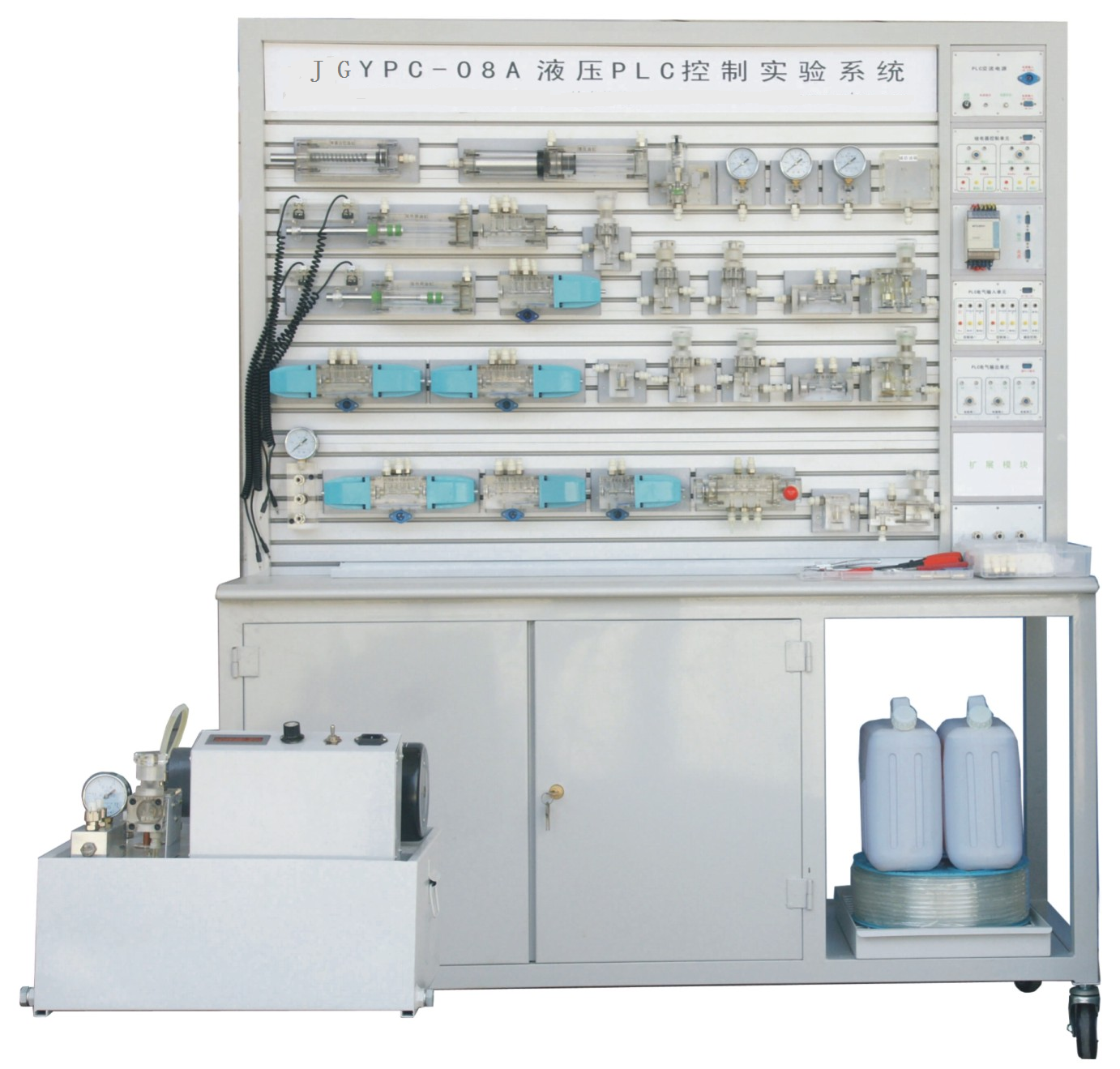

JGYPC-08A液压PLC控制实验系统

一、概述
JGYPC-08A液压PLC控制实验系统是根据《液压传动》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的液压基本控制回路实验外,还可进行液压控制技术应用实验、液压技术课程设计,以及可编程控制器(PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。
液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,可以加深对PLC可编程序控制器的了解及掌握。

二、特点
1、JGYPC-08A液压PLC控制实验系统主要由实验台、液压元器件和电气 、控制器件等组成。
2、实验元件均为透明有机材料制成,透明液压元件能够更清晰的展现元件结构、性能及用途。
3、电气主控单元采用PLC可编程序控制器控制,可与PLC微机通讯实现微机智能控制。
4、采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制器的优越性,加深对PLC编程的了解及掌握。
三、技术参数
(1)实验台外形尺寸: 1500mm×640mm×1850mm 净重量:210kg
液压泵站包装尺寸:600mm×450mm×390mm 毛重量:40kg
(2)电源模块:输入电压 AC 220V 50Hz
输 出 DC 24V/2.5A AC 220V
(220V输出用于本公司液压产品中电磁阀的控制)
(3)PLC可编程控制器:日本三菱FX1s-14MR(继电器输出方式),可以根据用户的需求更换PLC类型。
(4)输入模块:与PLC采用电缆9针232接口连接。连接后为PLC提供8路主令输入信号(其中2路为常闭信号),及通过信号插孔为PLC提供自动控制信号。(如:行程开关位置信号等);输出模块:与PLC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断;继电器控制模块:与电源模块连接后,进行主令信号控制,及提供自动控制信号接口进行自动控制。通过输出口插孔控制电磁阀通断。

(5)液压泵站(配数字转速表):
工作电源:AC:220V 50Hz
直流电机功率:750W 额定转速:0-1500rmp
油泵型号:CB-B10
最高输出压力:2.5MPa(演示实验工作压力<=0.5 MPa)
油箱容积:25L
安全限速范围:1000-1500转/分
安全压力设定范围:0.3 - 2.5 MPa
液压泵工作时离液压台1.5m远处噪声≤58db

四、基本组成

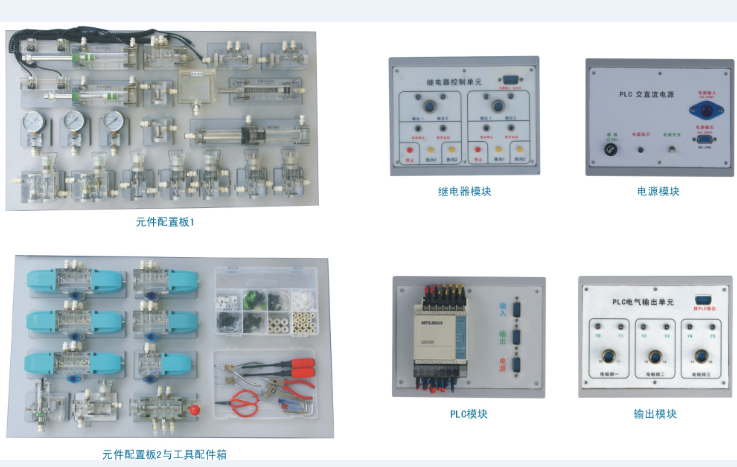

本实验台的电气控制器件,采用了模块式结构,在实验台的右侧设计有可安装七只电器模块的导轨。可任意组合扩展,并利于保修维护。标准配置有:电源模块、PLC模块、输入模块、输出模块、继电器模块、扩展模块。以后可以扩展或更换,PLC的扩展输入输出模块、AD/DA模块、控制仪表模块、传感器模块等等。

液压实验元件1套,液压实验PLC电气控制系统1套;液压实验继电器控制模块1套;液压实验泵站1台。(计算机根据学校要求另行配置)。实验台设计有专用的原件配置板,每个元件都有一个固定的放置位置。有利于实验器件的管理。配备了:双作用油缸(带行程撞块)、弹簧回位油缸、液控单向阀,减压阀,辅助油箱,压力继电器,增压油缸,节流阀(直动式),单向阀,顺序阀等常用的液压元件。

五、液压传动基本回路

1、方向控制基本回路
1.1用手动换向阀的换向回路
1.2 M型、O型机能换向阀的闭锁回路
1.3用液控单向阀的闭锁回路
2、压力控制基本回路
2.1压力调定回路
2.2二级压力回路(双向调压回路)
2.3用减压阀的减压回路
2.4用增压阀的增压回路
2.5用换向阀的卸载回路
3、速度控制基本回路
3.1进油节流调速回路
3.2回油节流调速回路
3.3调速齿轮泵容积调速回路
3.4调速齿轮泵和调速阀的容积节流复合调速回路
3.5流量阀短接的速度换接回路
3.6调速阀串联的速度换接回路
3.7调速阀并联的速度换接回路
4、多缸工作控制基本回路
4.1用压力继电器的顺序动作回路
4.2用行程开关的顺序动作回路
4.3用顺序阀的顺序动作回路
4.4用行程换向阀的顺序动作回路

JGYPC-08A铝槽式实验台配置清单

项 目

型 号 规 格

数量

备 注

拖动直流电机及专用直流电源、数字转速表及传感器

齿轮油泵、溢流阀、压力表、油箱、温度液位计、滤油器

1台

直流电机调速齿轮泵实验专用泵站

08A型钢质实验台

本公司设计制造

1台

油管放油筒

本公司设计制造

1套

元件固定配置板

本公司设计制造

2块

进油压力表四通

本公司设计制造

1只

铝合金、压力表2.5MPa

回油五通

本公司设计制造

1只

铝合金

液 压 组 合 元 件

双作用油缸

2只

透明元件+弹簧卡脚铝底板

弹簧回位油缸

1只

增压油缸

1只

辅助油箱

底板反装

1只

单向阀

P1孔向右

2只

液控单向阀

2只

溢流阀(直动式)

2只

节流阀(直动式)

1只

调速阀

2只

顺序阀 ( 回油孔向右 )

上阀芯螺丝固定

2只

减压阀(先导式)

1只

二位二通电磁换向阀

1只

二位四通电磁换向阀

2只

“O”型三位四通电磁换向阀

1只

“H”型三位四通电磁换向阀

1只

“M”型三位四通电磁换向阀

1只

二位四通行程换向阀

1只

三位五通手动换向阀

1只

压力继电器

0.5MPa 调定

1只

压力表( 1MPa--1只 0.6MPa--2只)

3只

微动行程开关(常开2只+常闭2只)

2+2只

装在双作用缸上

三通四通组件(三通7只、四通5只)

1套

附 件

纸巾

2包

桌面滴油槽

1个

透明液压皮管 φ8

1盘

油盘(配滤网)

1个

卸下的液压元件放油

塑料配件盒

1个

放置实验时装拆的小零件

专用液压油

20Kg

电 器 控 制

电磁阀通用连接线

3根

压力继电器插头线

1根

直流电源单元

1个

PLC 编程器控制单元(标配:三菱FX1s-14MR)

1个

可根据用户要求配置

PLC输入单元

1个

PLC输出单元

1个

继电器控制单元

1个

单元电器连接电缆

3条

220V电源线

1条

编程通讯电缆

1根

资料

透明液压实验指导书

1册

PLC编程软件及应用程序光盘

编程软件及程序

1碟

工 具 配 件 盒

专用工具配件盒

300 × 200 × 62

1个

菲力格F-300

螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字)、卷笔刀、剪刀、

尖嘴钳(改制)、活动板手、内六角扳手M4、M5、M6

内卡簧钳、外卡簧钳、尼龙管接头扳手、快速接头助拔器

各1只

塑料油塞100只、皮管快速接头15只、尼龙管接头3只、

油管深度定位塞2只、记号笔1只、各密封圈1袋、Φ10组合垫圈20只

1套

圆柱支架6只、皮管压板10只 铝槽T形螺母 30只

内六角螺丝M6×15=20枚 M6×25=20枚 M6×45=6枚

1套




永嘉华良教具厂
