气动传动基础实训箱
JG XY-QX05气动传动基础实训箱
一、概述
便携式气动传动基础实训箱, 气动实验箱是根据《液压与气压传动》、《气动控制技术》等,是我公司根据各大专院校机电一体化对气、电、液控制的教学大纲要求,气动与继电器控制实训设备的优点,采用了开放型综合实训箱结构,使气动原理与自动控制理论得到有效的运用,广泛征求专家教授与老师的意见,经不断创新改进研制而成。
气动实训元件均为工业型元件。掌握几十种基本实训回路的工作过程及原理。实训回路组装快捷、方便。简单实用。

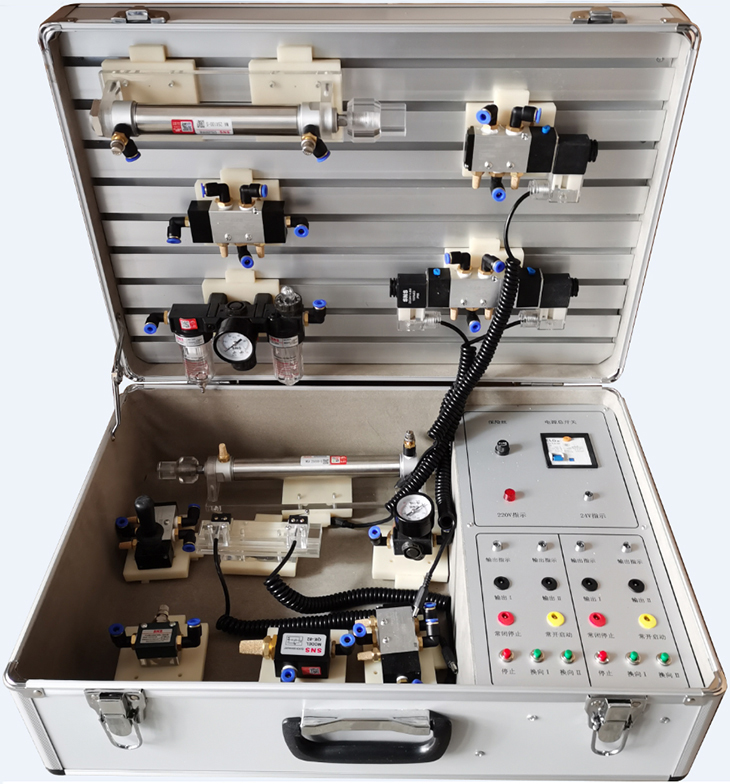

![](images3/La30.jpg)
二、气动传动基础实训箱主要技术参数
1、输入电源:220V.允差±l0%,50Hz;
2、控制电压:DC24V;
3、工作环境温度:-5℃~40℃;
4、工作湿度:≤90%(40℃时);
5、小型无油静音空压机:工作电源:AC220V;电机功率:550W公称容量8L;额定输出气压0.5Mpa;
6、外形尺寸:550mm×350mm×230mm;
三、实训箱特点要求
1、实训箱主要由铝合金机箱、各种标准气动工业元件、和电气控制器件等组成。
2、实训箱结构紧凑、轻便实用,各个气动元件成独立模块,且装有带弹性插脚底板,学生可方便、随意地将元件按放在实训面板上,回路搭接采用快换接头,布局灵活,拆接方便快捷。
3、实训气源压力低,系统额定压力为0.5 Mpa,电气控制采用低电压直流
24V电源;实训气路、控制电路安全可靠,设有手控、气控、电控等控制功能。
4、实训控制单元采用独立的继电器控制单元进行电气控制,
5、能开设出压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目,可带进教室实训演示。
四、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸单往复控制回路
10、卸荷回路
11、快速排气阀应用回路
五、气动实训箱配置清单
序号 |
名 称 |
型 号 |
数量 |
1 |
实训箱 |
|
1 箱 |
2 |
小型无油静音空压机 |
|
1 台 |
3 |
单作用缸 |
QGX25 ⅹ 100 |
1 只 |
4 |
双作用缸 |
QGX25 ⅹ 100 |
1 只 |
5 |
三联件 |
AC2000 |
1 只 |
6 |
手动换向阀 |
H210 — 08 |
1 只 |
7 |
单电磁换向阀(二位五通) |
4V210-8 |
1 只 |
8 |
双电磁换向阀(二位五通) |
4V220-8 |
1 只 |
9 |
单气换向阀(二位五通) |
4A210 — 08 |
1 只 |
10 |
双气换向阀(二位五通) |
4A220 — 08 |
1 只 |
11 |
行程阀(机控) |
MOV — 2 |
1 只 |
12 |
行程阀(按钮) |
MOV — 3A |
1 只 |
13 |
快速排气阀 |
QE — 02 |
1 只 |
14 |
单向节流阀 |
ASC-08 |
1 只 |
15 |
行程开关(装在缸体上) |
|
2 只 |
16 |
气管 |
PU6 ⅹ 4 |
10 米 |
17 |
三通( T 型三通) |
? 6 |
4 只 |
18 |
三通( Y 型减径三通) |
? 8 — ? 6 |
1 只 |
19 |
四通 |
? 6 |
2 只 |
20 |
剪刀 |
1 |
把 |
21 |
活动板手 |
1 |
把 |
22 |
气孔塞头 |
? 6 |
50 只 |
23 |
气动实训说明书 |
|
1 册 |
|
