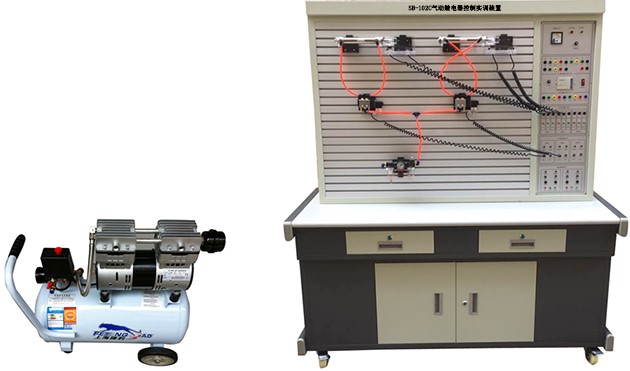

JG -102C气动继电器控制实训装置
气动继电器控制实训装置,气动实训装置是应现代液压气动专业教学实验要求。根据《液压与气动传动》,《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可以进行模拟气动控制技术应用实验,气动技术课程设计等。
![](images3/La32.jpg)
一、主要技术参数
1、电源AC 220V 50HZ
2、直流电源:输入AC 220V,输出DC 24V/2A
3、实训装置外型尺寸:1500mm×650mm×1700mm
二、主要特点
1、气动继电器控制实训装置主要由实训桌、实训台、气动元件和电器控制器件等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。
3、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件按插在实训台面板上(面板带"T"沟槽形式的铝合金型材结构)。回路搭接采用快换接头,拆接方便快捷。
4、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。
5、实训控制单元采用独立的继电器控制单元进行电气控制。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
四、气动实验装置配置清单
序号 |
名 称 |
型 号 |
数量 |
1 |
实训桌 |
|
1 张 |
2 |
实训台 |
|
1 台 |
3 |
电源模块 |
|
1 块 |
4 |
继电器控制模块 |
|
1 块 |
5 |
单作用气缸 |
QGX25 ⅹ 100 |
1 只 |
6 |
双作用气缸 |
QGX25 ⅹ 100 |
2 只 |
7 |
旋转气缸(透明) |
|
1 只 |
8 |
三联件 |
AC2000 |
1 只 |
9 |
减压阀(带压力表) |
AR2000 |
1 只 |
10 |
手动换向阀 |
H210 — 08 |
1 只 |
11 |
单电磁换向阀(二位三通) |
3V210-8 |
1 只 |
12 |
单电磁换向阀(二位五通) |
4V210-8 |
2 只 |
13 |
双电磁换向阀(二位五通) |
4V220-8 |
1 只 |
14 |
双电磁换向阀(三位五通) |
4V230-8 |
1 只 |
15 |
单气换向阀(二位五通) |
4A210 — 08 |
2 只 |
16 |
双气换向阀(二位五通) |
4A210 — 08 |
2 只 |
17 |
行程阀(机控) |
MOV — 2 |
1 只 |
18 |
行程阀(按钮) |
MOV — 3A |
1 只 |
19 |
行程阀(按钮带锁) |
MOV — 3A |
1 只 |
20 |
或门型梭阀 |
ST — 02 |
2 只 |
21 |
双压阀 |
|
|
22 |
快速排气阀 |
QE — 02 |
2 只 |
23 |
单向节流阀 |
ASC-08 |
2 只 |
24 |
单向节流阀(装在缸体上) |
JSC601 |
7 只 |
25 |
单向阀 |
1/4 |
2 只 |
26 |
顺序阀(透明) |
|
1 只 |
27 |
气容 |
|
1 只 |
28 |
消声器 |
1/8 |
2 只 |
29 |
消声器 |
1/4 |
1 只 |
30 |
三通( T 型三通) |
? 6 |
4 只 |
31 |
三通( Y 型减径三通) |
? 8 — ? 6 |
1 只 |
32 |
四通 |
? 6 |
2 只 |
33 |
气管 |
PU6 ⅹ 4 |
20 米 |
34 |
行程开关(装在缸体上) |
|
2 只 |
35 |
内六角扳手 |
|
3 把 |
36 |
螺丝刀 |
|
2 把 |
37 |
剪刀 |
|
1 把 |
38 |
活动扳手 |
|
1 把 |
39 |
尖嘴钳 |
|
1 把 |
40 |
生料带 |
|
1 个 |
41 |
气孔塞头 |
? 6 |
10 只 |
42 |
气动实训说明书 |
|
1 册 |
|
