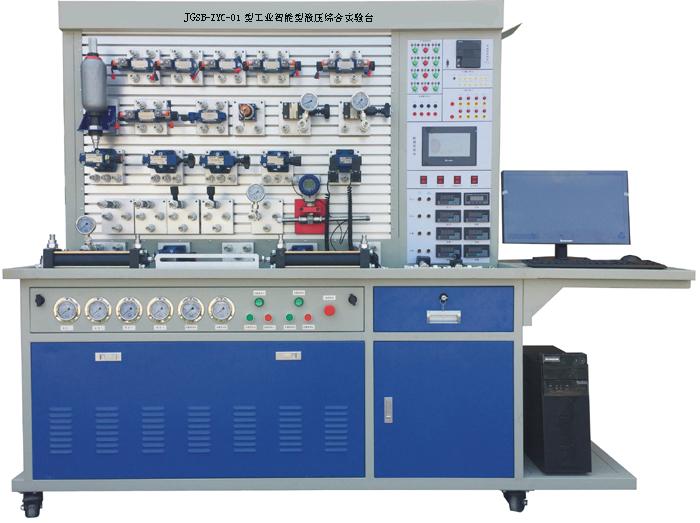

JGSB-ZYC-01型工业智能型液压综合实验台
智能型液压综合实验台装置具有开发测试分析系统,智能化数据采集液压实验台 智能型液压综合实验装置通过对流量、压力、功率、转速、位移、时间、温度、计算机人机画面 -- 计算机智能数据采集、分析、处理、 -- 自动生产报表、曲线等一系列智能化动作后 , 完成各类常规的液压回路、马达、各类阀泵的动静态测试等实验。通过智能化数据采集液压实验台 智能型液压综合实验装置实验,对液压系统的性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌握和提高。
一、技术参数:
1)输入电源电压:三线五线 AC380V ± 10% 50HZ ;
2)模块和元件直流电压: DC24V , 4.5A ,带自动短路保护功能;
3)控制电压:安全控制电压—— DC24V ;
4)使用环境:温度 -10 ℃ ~+40 ℃相对湿度< 85% ( 25 ℃)海拔< 4000m (防尘防潮);
5)产品尺寸:长×宽×高 =2450mm*700mm*1850mm ;
6)总功率: <=5KW ;
7)额定压力: <=7Mpa ;
8)净重:约为 295kg ;
9)液压泵组部件:(双泵组)
系统额定工作压力: 6Mpa 。(最大可至 7Mpa )
( 1 )电机—泵装置( 2 台)
A、定量叶片泵:公称排量 12mL/r ,容积效率 90% ;
定量叶片泵驱动电机:三相交流电压,功率 2.2 KW ,转速 1450r/min ;
配先导式溢流阀。
B、变量叶片泵:低压变量叶片泵,公称排量 6.67mL/r ,压力调节范围 4 ~ 7Mpa ;
变量叶片泵电机: 三相交流电压,功率 1.5KW ,转速 1450r/min ;
( 2 )油箱:公称容积 60L ;附有液位、油温指示计,吸油、回油滤油器,安全阀等;
( 3 )高品质液压油:中石油 32# 抗磨液压油
( 4 )风冷却器:压力 0-1.6Mpa ;流量: 40L ;
二、主要特点 :
1、实验台:JG SB-GYQ-02型智能型液压综合实验台装置全钢框架,主材以 2.0mm 厚度钢板为主材,泵组封闭隐藏式设计,实验台带抽屉、存储柜和放置支架,实验平台设计有回油盘;装有带自锁结构的万向轮,方便设备的移动和定位。
2、连接方式及密封材料: 液压连接方式采用闭锁式快换接头,密封件均为进口高密封度产品,使用过程绝不漏油。
3、电气元件: 电源品牌为台湾明纬,电气开关品牌为 HGG 海格电气,继电器组品牌为日本 Omron 欧姆龙,交流接触器品牌为法国施耐德 SE 。另配有继电器组、电磁阀电控单元、电气按钮模块和时间继电器模块,电气接入端口均附在实验台电气控制面板上,利用实验导线可在实验时方便的进行插拔连接;
4、安全性能: JGSB-GYQ-02型智能型液压综合实验台装置带电气接地、漏电保护(漏地电流超 30mA 自动断电),缺相保护,直流过载保护。控制电路均为 24V 直流安全电压,电气导线为安全型高绝缘实验导线。
5、软件: 智能化数据采集液压实验台 智能型液压综合实验装置配有 3 套软件,分别为: 1 套数据采集系统软件、和 1 套液压仿真教学软件、 1 套组态液压回路通讯控制软件;
6、多种控制方式: PLC控制、继电器控制、手动控制、软件控制、网络控制、触摸屏控制等多种控制方式。
三、实验项目:
1. 标准系列液压元件工作原理认识实验液
2、液压元件性能测试实验;
( 1 )、液压泵性能测试实验;
a、液压泵的空载性能测试;
b、液压泵的机械效率、容积效率、总效率的特性测试。
( 2 )、溢流阀的静态特性实验;
a、调压范围测量; b 、压力振摆测量; c 、压力偏移测量;
d、压力损失测量; e 、卸荷损失测量; f 、内泄漏测量; g 、启闭特性测量。
( 3 )、溢流阀的动态特性实验;
a、溢流阀压力阶跃响应特性曲线的测试;
b、溢流阀动态参数(稳态压力、试验流量、卸荷压力、压力幅值、压力超调量、压力峰值、升压时间、卸荷时间、过渡时间等)的物理意义和计算方法。
( 4 )、节流阀的特性测试实验;
a、变负载速度 - 负载特性和功率特性的测试;
b、恒负载工况下功率特性的测试;
c、进油节流调速、回油节流调速、旁路节流调速。
( 5 )、调速阀的特性测试实验;
a、变负载速度 - 负载特性和功率特性的测试;
b、恒负载工况下功率特性的测试;
c、进油调速阀调速的特性测试。
( 6 )、减压阀的静态性能实验;
a、减压阀的静态特性参数(调压范围、压力振摆、压力偏移、内泄漏量等)测试;
b、减压阀进口 - 出口特性曲线的测试;
c、减压阀出口压力 - 流量特性曲线的测试。
( 7 )、减压阀的动态特性性能实验;
a、减压阀的压力阶跃响应特性曲线的测试;
b、减压阀动态特性各参数(稳态压力、试验流量、卸荷压力、压力幅值、压力超调量、压力峰值、升压时间、卸压时间、过渡时间等)的物理意义和计算方法。
( 8 )、液压缸的性能实验;
3、液压基本回路实验
( 1 )、压力控制回路实验;
A、限压回路:
a、压力调定回路;
b、溢流阀单级远程调压回路;
c、多级溢流阀调压回路;
d、溢流阀限制低压回路(平衡回路)。
B、变压回路:
a、一级减压回路;
b、二级压力回路;多路减压回路。
C、卸荷回路:
a、换向阀的卸载回路;
b、电磁换向阀的卸荷回路;
c、二位二通阀卸荷回路;
d、溢流阀卸荷回路。
D、稳压回路:
a、液控单向阀保压回路。
E、卸压回路:
a、节流阀卸压回路;
b、溢流阀卸压回路;
c、顺序阀卸压回路。
F、减压回路
a、减压阀的减压回路
( 2 )、速度控制回路实验;
A、调速回路:
a、进油节流调速回路(定压节流调速回路、变压节流调速回路);
b、回油节流调速回路;
c、流量阀短接的速度换接回;
d、调速阀控制调速回路Ⅰ(进油:调速阀定压节流调速、调速阀变压节流调速);
e、调速阀控制调速回路Ⅱ(回油:旁路调速);
f、差动连接增速回路;
g、电磁阀和调速阀的减速回路;
h、节流阀串 / 并联的二次进给回路;
i、调速阀串 / 并联的二次进给回路;
j、调速阀串联的速度换接回路;
k、调速阀并联的速度换接回路;
l、差动全压换接回路;
m、二位三通控制的差动回路;
n、三位四通控制的差动回路;
o、二次进给回路;
p、三次进给回路;
q、差动工作换接回路;
r、用变量泵和液压缸组成的容积调速回路;
s、用变量泵和节流阀的容积调速回路;
t、用变量泵和调速阀组成的容积调速回路。
B、同步回路:
a、节流阀控制的同步回路;
b、调速阀控制的同步回路;
c、双缸同步回路;
d、多回路作用缸自动控制回路。
( 3 )、方向控制回路实验;
A、换向回路:
a、换向阀控制换向回路;
b、行程阀的顺序动作回路;
c、顺序阀的顺序动作回路;
d、顺序阀的平衡回路;
e、电气行程开关控制的顺序动作回路;
f、压力继电器控制的顺序动作回路;
g、单向阀控制顺序动作回路。
B、锁紧回路:
a、用换向阀锁紧回路;
b、液控单向阀的闭锁回路;
c、单向阀锁紧回路;
d、用“ O ”型、“ H ”型机能换向阀的闭锁回路
C、顺序回路:
a、采用顺序阀的顺序动作回路;
b、采用电气行程开关的顺序动作回路;
c、采用压力继电器的顺序动作回路。
D、平衡回路:
a、采用顺序阀的平衡回路;
b、采用液控单向阀的平衡回路;
c、采用单向调速阀的平衡回路;
d、采用单向节流阀的平衡回路。
E、缓冲回路:
a、采用溢流阀的平衡回路;
b、采用调速阀的缓冲回路;
c、采用节流阀的缓冲回路。
( 4 )、其它综合组装和扩展性回路实验。
4、智能化数据采集系统实验:压力、流量、功率、转速、温度、位移等数据的实时实验数据采集、分析、处理、即时显示、实验曲线自动生成、打印等功能。
5、可编程序控制器( PLC )电气控制实验,机电液一体化控制实验。
( 1 )、 PLC 的指令编程,梯形图编程的学习;
( 2 )、 PLC 编程软件的学习及使用;
( 3 )、 PLC 与计算机的通讯,在线调试、监控;
( 4 )、 PLC 对液压传动控制中的应用及控制方案的优化。
四、软件配置 :
1、液压仿真控制系统:
液压仿真控制软件基于组态王而开发的液压仿真控制系统,包含了 20 个液压典型回路控制与演示。很形象的把压力油的流向、各种液压阀内部阀芯的工作状态、油缸的工作过程和齿轮泵的工作原理等仿真回路中一一展示出来。其中 10 余种可以直接与硬件相连接,控制硬件系统的工作和对整个工作过程进行监控,达到软硬件同步工作的效果。液压仿真控制模拟系统包含的有(具体回路有差异以最新标准为准):
液压仿真软件包含的液压控制系统:
1)压力调节回路——两级调压回路;
2)两位两通电磁换向阀卸荷回路;
3)两位四通电磁换向阀换向回路;
4)三位四通电磁换向阀换向回路;
6)手动换向阀换向回路;
6)进油节流调速回路;
7)回油节流调速回路;
8)旁油节流调速回路;
9)行程开关控制两个三位四通电磁换向阀换向回路;
10)顺序阀控制的顺序动作回路(行程开关);
11)速度换接回路:快—慢速度换接回路;
12)速度换接回路:快—慢—工速度换接(节流阀串联)
13)速度换接回路:快—慢—工速度换接(节流阀并联);
14)锁紧回路;
15)节流阀控制同步回路;
16)行程控制差动差动回路;
17)压力继电器的保压泄荷回路;
18)液控单向阀保压回路;
19)多级调压回路;
20)压力继电器控制的顺序动作回路。

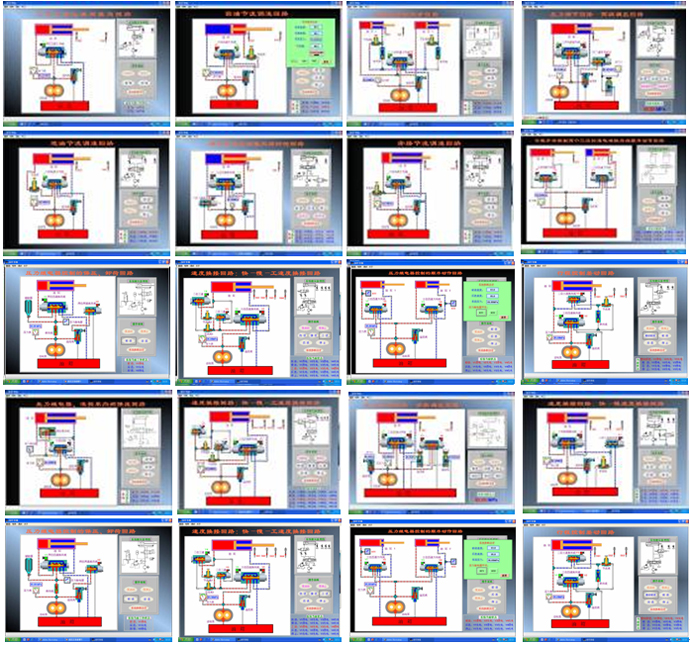

如下图为液压仿真控制系统的部分系统控制界面:
![](images3/La39A.jpg)
液压仿真软件;(需选配电脑)
提供大量的液压、电气标准元件图库,并可在回路中设置相关元件的技术参数。能进行液压知识的学习以及回路的设计、测试和模拟;
可设计并绘制符合工业标准化的回路图,包括:液压回路图、电气控制电路图、液电 - 控制回路 ;
软件能够判别回路设计是否正确,并给出提示 ;
提供免费升级。
西门子编程软件 : (需选配电脑)
(一 ) 液压仿真软件;(需选配电脑)
1.提供大量的液压、电气标准元件图库,并可在回路中设置相关元件的技术参数。能进行液压知识的学习以及回路的设计、测试和模拟;
2.可设计并绘制符合工业标准化的回路图,包括:液压回路图、电气控制电路图、液电 - 控制回路 ;
3.软件能够判别回路设计是否正确,并给出提示 ;
4.提供免费升级。
(二 ) 西门子编程软件 : (需选配电脑)
1.可进行 PLC 的指令编程,梯形图编程等基础知识学习应用;
2.可进行 PLC 控制回路的设计、测试和模拟;
3.提供免费升级

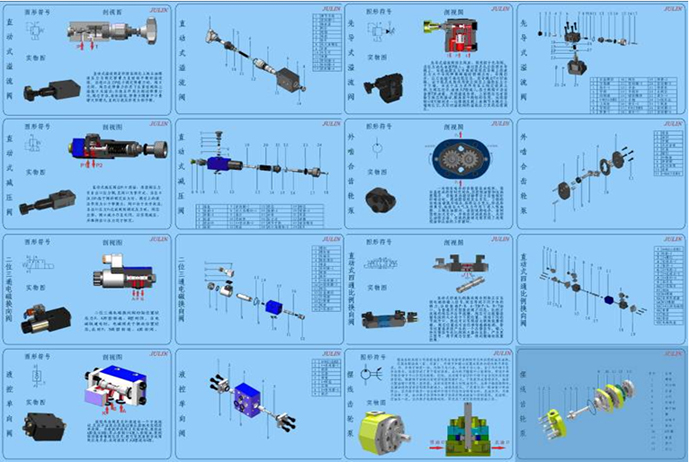

(三 ) 液压图册(包含:液压执行元件、控制元件、液压泵、液压马达、附件等彩色剖视图、分解图等) ![](images3/La39b.jpg)
3、数据采集软件:
a)数据采集系统功能简介
本数据采集系统采用 AD 卡作为数据采集板卡;配置的传感器都是精度等级在 0.5 级以上的高精度传感器(可配置压力传感变送器、涡轮式流量传感器、温度变送器、位移传感器变送器、功率变送器、扭矩转速传感变送器等),各传感变送器都带标准信号输出,传感器外部连接电缆均使用屏蔽效果良好的专用电缆,保证了数据采集的精度。数据采集软件对这一系列传感器的输出信号进行数据采集,并实时描绘相关的曲线,生成实时数据报表,绘制任意 XY 轴的动态曲线,并且有曲线打印功能,数据报表保存打印功能,各个传感器参数设置功能等等。实现计算机智能数据采集、分析、处理、数字显示、曲线自动生成及实时监控等功能,符合未来液压控制的发展趋势。
![](images3/La39c.jpg)

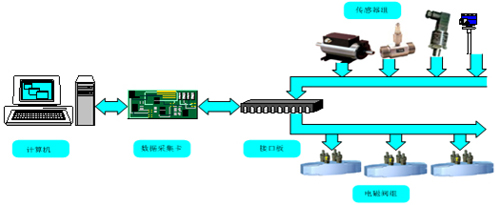

数据采集系统基本机构原理图
b)本数据采集系统主要技术参数:
名称 |
技术参数 |
流量传感器 |
精度等级 0.5%, 量程: 0-20L/min |
压力传感器 |
精度等级 0.5%, 量程: 0-10MPa |
功率传感器 |
精度等级 0.5%, 量程: 0-5KW |
温度传感器 |
精度等级 0.5%, 量程: -10-150 ℃ |
位移传感器 |
精度等级 0.5%, 量程: 0-200mm |
计算机 |
品牌机 |
显示器 |
19'液晶显示器 |
数据采集卡 |
12位精度 |
接线端子 |
32位 PCL 传输电缆 |
c)本数据采集系统部分界面截屏图与功能简介:
![](images3/La39d.jpg)
系统参数设置界面图

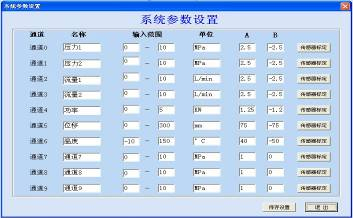

"系统参数设置 " :这一界面共有 10 个通道(根据需要可以增加通道数量),这些通道都与数据采集的板卡的通道是一一对应,系统常用的通道有 6 个,预留 4 个通道作扩展用,假如需要添加一个数据采集点,就在通道 " 名称 " 栏修改通道的名称,将传感器的量程输入通道的 " 输入范围 " 内,填好相应的单位即可。
![](images3/La39e.jpg)

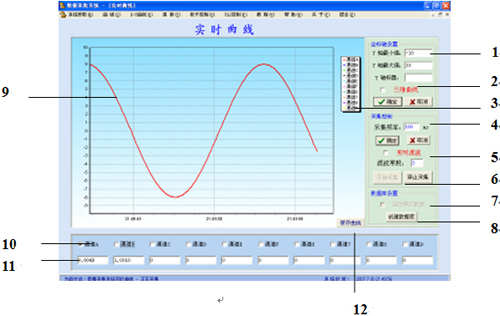

实时曲线绘制界面图
1--坐标轴设置:设置 Y 轴坐标值, X 轴以时间为横坐标,通常根据传感器的量程范围进行设置;
2--三维曲线模式:实时曲线一般为二维坐标系,但本数据采集系统也增加了三维模式,只需在三维曲线的小框框内打 " √ " 实时曲线窗口就切换成三维模式、数据采集系统将更加直观与多样化 ;
3--曲线颜色栏:这里所设定各曲线的颜色,实时曲线的颜色也与之相对应;
4--采集频率:设置数据采集系统的采集频率,采集频率非常快,最小可设置为 1ms ,通常设置为 100-300ms 之间;
5--实时滤波:在数据采集过程中,不可避免的会有一定的干扰,可以选择实时滤波,在一定程度上降低信号干扰,设置值通常为奇数;
6--数据采集系统启停按钮: " 开始采集 " 数据采集系统开始对数据进行采集; " 停止采集 " 数据采集系统停止采集;
7--实时数据保存:选择实时数据保存,将实时采集的数据保存到数据库中( *.mdb ),以便下次调用,并且在历史曲线、历史报表中可以直接打开,并生成相应的格式;
8--建立数据库:每次做实验之前,都应先建立数据库,然后选择实时数据保存,每次采集的数据就自动保存到数据库中;
9--实时曲线: Y 轴坐标为实际值, X 轴坐标为时间值;
10--通道栏,根据实验数据采集的需要,选择相应的通道(在通道前的小框框内 " √ " ,然后只要数据采集系统开始数据采集,数据采集系统就开始采集这一点的数据);
11--实时数据显示栏,显示实时采集到的数据;
12--保存曲线,这里是将当前的曲线保存为位图或 JPGE 等图片格式。
![](images3/La39f.jpg)

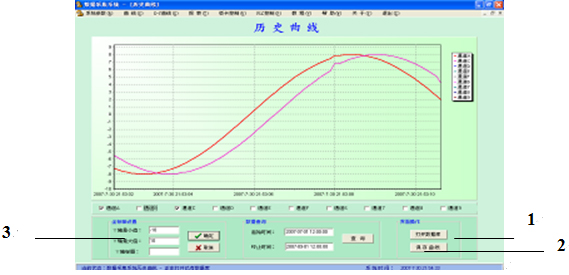

历史曲线绘制界面图
1--打开数据库:将保存了的数据库在历史曲线中打开;
2--查询:选择起始时间和终止时间,然后查某一时间段曲线;
3--设置 Y 轴的坐标值。
![](images3/La39g.jpg)

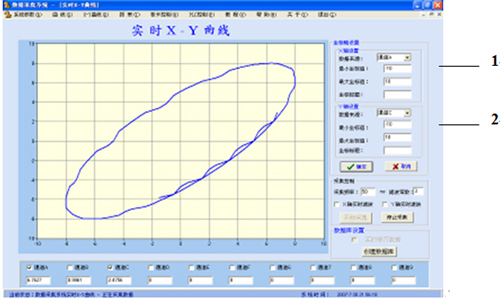

实时 X-Y 曲线绘制界面图
1--设置 X 轴坐标参数:选择 X 轴的坐标参数,有多种选项(压力、流量、功率、位移等等),坐标值也可根据需要进行设置。
2--设置 Y 轴坐标参数:选择 Y 轴的坐标参数,有多种选项(压力、流量、功率、位移等等),坐标值也可根据需要进行设置。
![](images3/La39h.jpg)

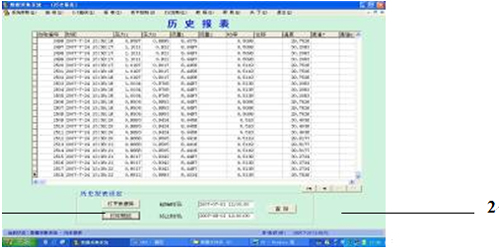

历史报表界面图
1--打印预览功能,接有打印终端的话,可以直接在此打印;
2--查询功能:查询某一时间段的报表数据。
