JGYL-90A 透明气动液压PLC控制综合实验台

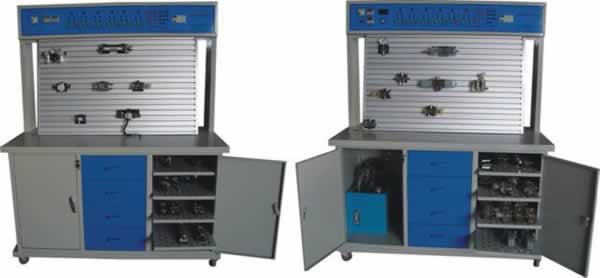

一、透明气动液压PLC控制综合实验台描述:
JGYL-90A透明气动液压PLC控制综合实验台是我厂根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司透明液压产品的基础上,综合了我们公司气动PLC控制实验设备的优点,采用SHYL-90A开放型综合实验台结构,广泛征求各大院校专家教授与老师的意见,经过不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程控制器控制技术于一体的理想的综合性实验室设备。实验时,他们可以相辅相成,交叉控制。可以让学生直观、感性的对比、了解、电、液各自具有的特点、特色、优点及缺点等。
![](images3/La44.jpg)
二、透明气动液压PLC控制综合实验台基本配置:
其基本配置为一个实验台配有一套气动控制实验元件和一套液压控制实验元件,且各自配有独立的一套电气控制实验设备。
利用此套实验室设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验,以及PLC编程及应用控制实验;同时,也可综合地进行相互配合的实验:如实现气-电控制,气-液控制,电-液控制,以及气-电-液综合控制。
1.实验系统采用“二合一”的机构,即一张实验桌可以供两组四位学生同时进行实验,有助于讨论学习,提高产品的性价比,
2.实验室元件均为进口透明有机材料制成,便于了解和掌握液压元件的机构、性能及用途。熟悉几十种基本液压回路的工作过程和原理。本实验台实验时,组装实验回路快捷方便。
3.电气主控单元采用PLC可编程控制器控制,可与电脑通讯实现微机智能控制。同时,以液压回路为控制对象,加强对PLC可编程控制器的学习及应用。
4.采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程控制器的优越性,加深对PLC编程器的了解及掌握
![](images3/La44A.jpg)
三、透明气动液压PLC控制综合实验台技术参数:
1.电源:220V50Hz(市电)
2.演示台外形尺寸:1400mm(长)×850mm(宽)×1710mm(高)。
3.铝合金实验屏尺寸:1160mm(长)×950mm(高)×230mm(宽)

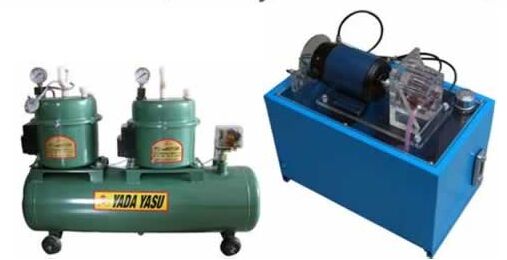

4.液压实验泵站500*350*300(mm)
工作电源:AC:220V永磁调速电机,调速范围:0-1500转/分
安全限速范围:1000-1500转/分液压泵工作时离液压台1.5m远处噪声≤58dB
5.演示实验油路液流要求压力仅需0.3-0.5Mpa(油泵高压力:Pmax=1.5Mpa)
6.液压泵工作时离液压台1.5m远处噪声≤58dB。
7.空气压缩机(基本配置小型机)
规格:430*210*600(mm)
电源:AC220V
功率:360W
高压力:1.3mp
排气量:0.039m3/min
温度:90度
润滑油:10#变压机油
噪音:<65Dbca
储气容积:10L
净重:21kg
8.PLC可编程控制器:松下FP1-14型(也可根据需要另选其它品牌型号PLC)
9.实验台重量:120KG
四、透明气动液压PLC控制综合实验台实验项目:
(一)、22个气动基本回路实验
(二)、18个液压传动基本回路实验
(三)、PLC可编程序控制器的基本编程、基本控制技术的应用
(四)、继电器控制技术应用
(五)、气-电控制,气-液控制,电-液控制,以及气-电-液综合控制实验
(六)、其他扩展、综合性实验
二十二种基本气动回路
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
十八种基本液压传动控制回路
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用电器行程开关的顺序动作回路
18.用行程阀的顺序动作回路
五、透明气动液压PLC控制综合实验台配置清单:
液压配件
名称 |
型号 |
单位 |
数量 |
备注 |
试验演示台 |
|
台 |
1 |
|
实验屏 ( 铝合金 ) |
YQ-A 设计制做 |
幅 |
1 |
实验台 |
元件固定板 |
YQ-A 设计制做 |
块 |
3 |
实验台 |
电气线路及控制面板 |
|
套 |
1 |
安装在实验屏上 |
齿轮油泵 |
|
只 |
1 |
安装在泵站上 |
油箱 |
|
只 |
1 |
安装在泵站上 |
油缸(带行程开关) |
|
只 |
2 |
组合元件 |
弹簧回位油缸 |
|
只 |
1 |
组合元件 |
增压油缸 |
|
只 |
1 |
组合元件 |
单向阀 |
|
只 |
2 |
组合元件 |
液控单向阀 |
|
只 |
2 |
组合元件 |
溢流阀 |
|
只 |
2 |
组合元件 |
先导式溢流阀 |
|
只 |
1 |
组合元件 |
节流阀 |
|
只 |
1 |
组合元件 |
调速阀 |
|
只 |
2 |
组合元件 |
顺序阀 |
|
只 |
2 |
组合元件 |
减压阀 |
|
只 |
1 |
组合元件 |
二位二通电磁换向阀 |
|
只 |
1 |
组合元件 |
二位四通电磁换向阀 |
|
只 |
2 |
组合元件 |
三位四通电磁换向阀 |
“O” 型 |
只 |
1 |
组合元件 |
三位四通电磁换向阀 |
“H” 型 |
只 |
1 |
组合元件 |
三位四通电磁换向阀 |
“P” 型 |
只 |
1 |
组合元件 |
三位四通电磁换向阀 |
“M” 型 |
只 |
1 |
组合元件 |
三位四通电磁换向阀 |
“Y” 型 |
只 |
1 |
组合元件 |
二位四通行程换向阀 |
|
只 |
1 |
组合元件 |
三位五通手动换向阀 |
|
只 |
1 |
组合元件 |
压力继电器 |
|
只 |
1 |
组合元件 |
行程开关(常闭) |
ZL-15G07 |
只 |
2 |
组合元件 |
行程开关(常开) |
ZL-15G07 |
只 |
2 |
组合元件 |
压力表 |
0-1.0Mpa |
只 |
3 |
组合元件 |
四通 |
|
只 |
7 |
组合元件 |
五通 |
|
只 |
3 |
组合元件 |
220V 电源插头线 |
|
条 |
1 |
电器配件 |
电磁阀通用连接线 |
|
条 |
4 |
电器配件 |
压力继电器插头线 |
|
条 |
1 |
电器配件 |
毛巾 |
|
条 |
5 |
附件 |
透明液压皮管 |
|
米 |
30 |
材料 |
专用液压油 |
32# |
壶 |
2 |
材料 |
气动配件
压缩机 |
WY5.2— 双头 |
只 |
1 |
气 源 |
实验桌 |
YQ-A 设计制做 |
张 |
1 |
实验台 |
实验屏 ( 铝合金 ) |
YQ-A 设计制做 |
幅 |
1 |
实验台 |
元件固定板 |
YQ-A 设计制做 |
块 |
3 |
实验台 |
单作用缸 |
QGX25×100 |
只 |
1 |
接插元件 |
双作用缸 |
QGX25×100 |
只 |
2 |
接插元件 |
旋转气缸 |
MSQB20A-F9B |
只 |
1 |
接插元件 |
三联件 |
AC2000 三联件 |
只 |
1 |
接插元件 |
减压阀(带压力表) |
AR2000 |
只 |
1 |
接插元件 |
手动换向阀 |
4H210-08 |
只 |
1 |
接插元件 |
单电磁换向阀(二位五通) |
4V210-08 ( DC24V ) |
只 |
2 |
接插元件 |
双电磁换向阀(二位五通) |
4V220-08 ( DC24V ) |
只 |
1 |
接插元件 |
双电磁换向阀(三位五通) |
4V230-08 ( DC24V ) |
只 |
1 |
接插元件 |
单气控换向阀(二位五通) |
4A210-08 |
只 |
2 |
接插元件 |
双气控换向阀(二位五通) |
4A220-08 |
只 |
2 |
接插元件 |
行程阀(机控) |
MOV-2 |
只 |
2 |
接插元件 |
行程阀(按钮) |
MOV-3A |
只 |
1 |
接插元件 |
或门型梭阀 |
ST-02 |
只 |
2 |
接插元件 |
快速排气阀 1/4” |
QE-02 |
只 |
2 |
接插元件 |
单向节流阀 |
RE-02 |
只 |
2 |
接插元件 |
单向节流阀 |
JSC601 |
只 |
7 |
接插元件 |
单向阀 |
1/4” |
只 |
2 |
接插元件 |
顺序阀 |
YQ-A 设计制做 |
只 |
2 |
接插元件 |
气容 |
YQ-A 设计制做 |
只 |
1 |
接插元件 |
六通(有机玻璃) |
YQ-A 设计制做 |
只 |
2 |
接插元件 |
行程开关 |
YQ-A 设计制做 |
只 |
4 |
电器 |
直流开关电源单元( DC : 24V ) |
YQ-A 设计制做 |
个 |
1 |
电器 |
PLC 编程器控制单元( 14 点) |
松下 FP1-14 |
个 |
1 |
电器 |
PLC 电器输入单元 |
YQ-A 设计制做 |
个 |
1 |
电器 |
PLC 电器输出单元 |
YQ-A 设计制做 |
个 |
1 |
电器 |
继电器控制单元 |
YQ-A 设计制做 |
个 |
1 |
电器 |
单元电器连接电缆 |
YQ-A 设计制做 |
条 |
4 |
电器 |
实验指导书 |
|
册 |
1 |
资料 |
软件光盘 |
编程软件及程序 |
碟 |
1 |
资料 |
气管 |
PU 气管 6×4 |
米 |
100 |
附件 |
编程电缆线 |
松下配套 |
条 |
1 |
附件 |
工具及配件
活动扳手 |
125×19 |
把 |
1 |
实验工具 |
内六角扳手 |
M6 |
把 |
1 |
实验工具 |
“ 十 ” 字螺丝刀 |
4# |
把 |
1 |
实验工具 |
“ 一 ” 字螺丝刀 |
4# |
把 |
1 |
实验工具 |
尖嘴钳 |
6# |
把 |
1 |
实验工具 |
孔用挡圈钳 |
6# |
把 |
1 |
实验工具 |
轴用挡圈钳 |
6# |
把 |
1 |
实验工具 |
剪刀 |
|
把 |
1 |
实验工具 |
保险管 |
4A |
只 |
5 |
检修备用件 |
备用油管接头 |
|
只 |
5 |
检修备用件 |
502 胶水 |
|
瓶 |
1 |
检修备用件 |
各种 “O” 型圈 |
|
个 |
若干 |
检修备用件 |
各种油封 |
|
个 |
若干 |
检修备用件 |
各种内六角螺丝 |
|
个 |
若干 |
检修备用件 |
三通( T 型三通) |
6 |
只 |
4 |
附件 |
三通( Y 型减径三通) |
8—6 |
只 |
1 |
附件 |
四通 |
6 |
只 |
2 |
附件 |
气孔塞头 |
6 |
只 |
25 |
附件 |
生料带 |
|
个 |
1 |
附件 |
行程开关 |
|
只 |
2 |
附件 |
按钮开关 |
|
只 |
3 |
附件 |
使用说明书 |
|
碟 |
1 |
资料 |
装箱清单 |
|
份 |
1 |
资料 |
|
