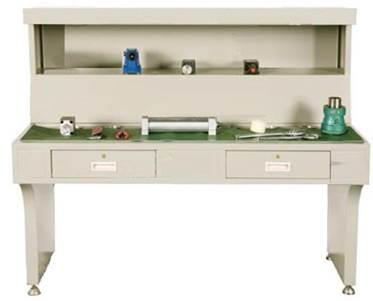

JGYY-110 液压元件拆装实训台
一、液压元件拆装实训台概述
液压元件是液压系统的重要组成部分,本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具,通过对液压元件的拆装实训,观察及了解各零件在液压元件中的作用,加深学生对液压元件结构及工作原理的了解。并能对液压元件的加工及装配工艺有一定的认识。适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。
![](images3/La53.jpg)
二、液压元件拆装实训台配置及技术性能
1.动力元件
低压齿轮泵、叶片泵、高压柱塞泵
2.控制元件
直动式溢流阀、先导式溢流阀、力士乐系列高压溢流阀、减压阀、节流阀、单向阀、换向阀、力士乐系列高压换向阀
3.执行元件:单出杆双作用液压油缸
4.工具:内六角扳手一套、内卡一只、钢皮尺一根、活动扳手二把、螺丝刀一把、老虎钳一把等
5.控制屏:采用金属框架制作,表面为双层亚光密纹喷塑工艺处理。设有抽屉(带锁)、日光灯、交流电源插座。为减小拆装时的碰撞而引起的噪音,在台面上铺设有防静电皮垫,同时台面上还设有小元器件盒,以防止零件的丢失
三、液压元件拆装实训台实训项目
1.液压缸拆装实训
2.液压泵拆装实训
3.方向控制阀拆装实训
4.压力控制阀拆装实训
5.流量阀控制拆装实训 |
