JGYY-108B透明液压PLC控制教学实验台
一、透明液压PLC控制教学实验台简介:
JGYY-108B透明液压PLC控制教学实验台是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司透明液压产品的基础上,综合了我们公司气动PLC控制实验设备的优点,采用FZ开放型综合实验台结构,广泛征求各大院校专家教授与老师的意见,经过不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程控制器控制技术于一体的理想的综合性实验室设备。实验时,他们可以相辅相成,交叉控制。可以让学生直观、感性的对比、了解、电、液各自具有的特点、特色、优点及缺点等。

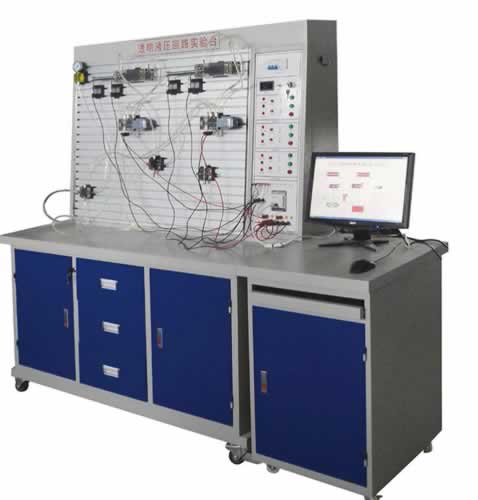

透明液压PLC控制教学实验台
![](images3/La55.jpg)
二、透明液压PLC控制教学实验台基本配置
透明液压PLC控制教学实验台为一个实验台配有一套气动控制实验元件和一套液压控制实验元件,且各自配有独立的一套电气控制设备。
利用此套实验室设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验,以及PLC编程及应用控制实验;同时,也可综合地进行相互配合的实验:如实现液控制,电-液控制,以及气-电-液综合控制。
1.实验系统采用“二合一”的机构,即一张实验桌可以供两组四位学生同时进行实验,有助于讨论学习,提高产品的性价比,
2.实验室元件均为进口透明有机材料制成,便于了解和掌握液压元件的机构、性能及用途。熟悉几十种基本液压回路的工作过程和原理。本实验台实验时,组装实验回路快捷方便。
3.电气主控单元采用PLC可编程控制器控制,可与电脑通讯实现微机智能控制。同时,以液压回路为控制对象,加强对PLC可编程控制器的学习及应用。
4.采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程控制器的优越性,加深对PLC编程器的了解及掌握
三、透明液压PLC控制教学实验台技术参数
1.电源:380V50Hz(市电)
2.演示台外形尺寸:1500×700×1800mm(长×宽×高)。
3.铝合金实验屏尺寸:1400×720mm(长×高)
4.液压专用油泵
四、透明液压PLC控制教学实验台功能介绍:
(1)由于本实验台演示的各个油路,具有回路压力范围大,流量要求不一致等特点,因此,为了更好的满足实验演示要求。油泵拖动电机采用了小型交流电动机。
(2)交流电机技术参数:
电机型号:M1P4H523
额定电流:2A
额定功率:0.75KW
额定电压:380V
额定频率:50HZ
额定转速:1400rpm
(3)严格禁止在齿轮泵,吸油管及油箱内无液压油的状态下,起动油泵电机高速运转。
(4)起动油泵电机时,应先检查实验油路是否有错接,是否有漏油现象。
(5)在启动油泵时泵站溢流阀一定要在卸荷状态。
(6)液压泵工作时离液压台1.5m远处噪声≤58dB
5.演示实验油路液流要求压力仅需0.3-0.5Mpa(油泵高压力:Pmax=1.5Mpa)
6.液压泵工作时离液压台1.5m远处噪声≤58dB。
7.PLC可编程控制器:三菱FX1S-20MR-001型
8.实验台重量:120KG
五、透明液压PLC控制教学实验台实验项目
二十种基本液压传动控制回路

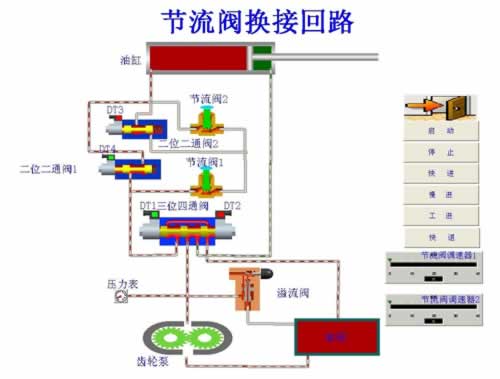

(1)节流阀换接回路 |
(2)节流阀控制的同步回路 |
(3)进油节流调速回路 |
(4)两级调压回路 |
(5)旁路节流调速回路 |
(6)三位四通换向回路 |
(7)顺序阀控制的顺序回路 |
(8)压力继电器控制顺序回路 |
(9)蓄能器保压回路 |

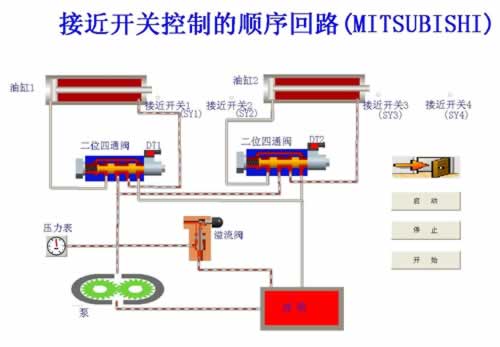

(10)接近开关控制的顺序回路 |
(11)差动回路 |
(12)二位四通换向回路 |

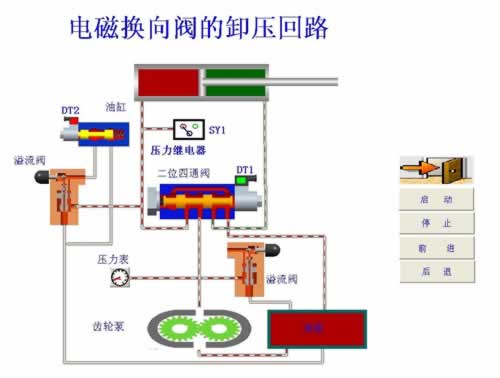

(13)电磁换向阀的卸压回路 |

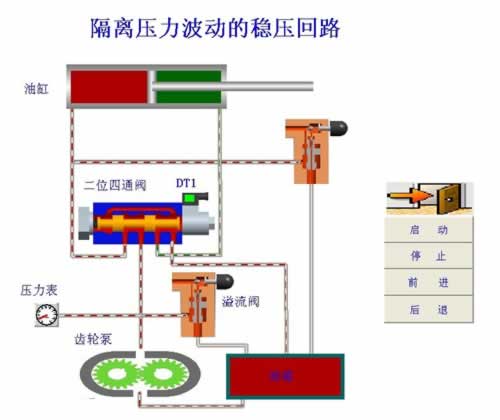

(14)隔离压力波动的稳压回路 |

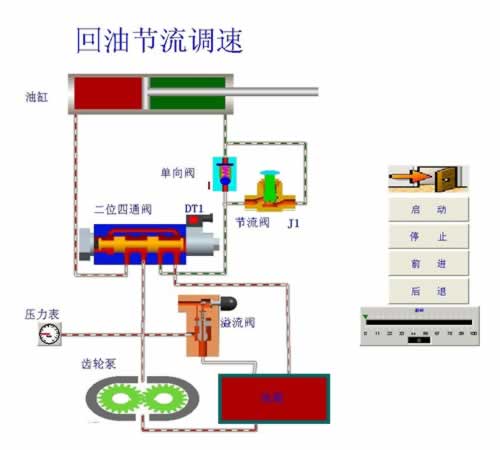

(15)回油节流调速回路 |
(16)节流阀控制双程同步回路 |
(17)快慢速切换回路 |
(18)平衡回路 |
(19)液控单向阀锁紧回路 |
(20)液控单向阀保压回路 |

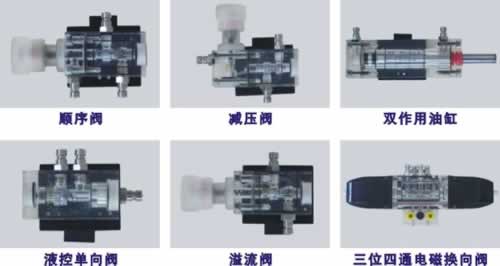

五:液压元件参考图片
![](images3/La55A.jpg)
![](images3/La55B.jpg)
![](images3/La55C.jpg)
![](images3/La55D.jpg)
![](images3/La55F.jpg)
![](images3/La55G.jpg)
![](images3/La55H.jpg)
|
