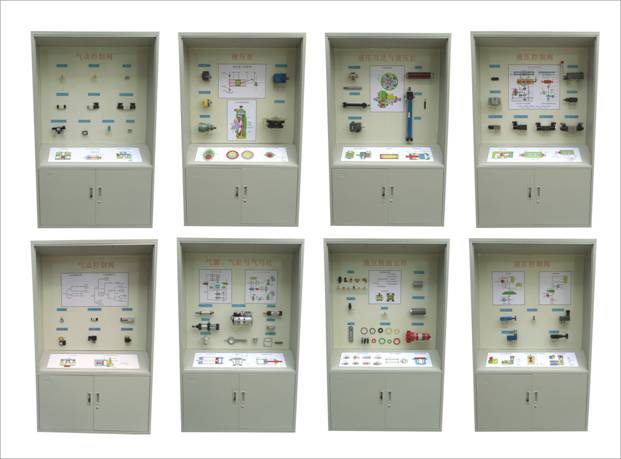

JGYL-519型气动液压示教陈列柜
陈列柜性能规格
1、陈列柜中的每个模型都配备文字标牌。
2、陈列柜中设计有图示型思考题,以进行启发式教学或探究性教学。
3、陈列柜中的模型主要由铝合金和PVC精制。金属件进行表面处理,不生锈;非金属件10年不老化。
4、柜体采用SPCC冷扎板焊成,坚固美观,表面采用中温磷化防锈漆、平光漆,静电喷涂。模型材料采用进口有机板制造,板面附有必要的图表和文字说明,演示形象逼真,运行可靠。是一套现代化机械课程教学设备。
5、陈列柜内装有照明日光灯,并配装玻璃推门防尘。气动液压陈列柜外形尺寸:1100mm(宽)×450mm(厚)×1900mm(高)。
6、输入电压:交流220V,功率400W。
![](images3/La56.jpg)
一、气动液压陈列柜功能
气动液压示教陈列柜是为了满足大、中院校的教学需要,根据相关教材编制设计的现代教学设备,其中主要以实物或模型以及必要的图文资料展示气缸,控制阀,液压泵,马达,控制阀等相关元件的基本类型与基本结构。
二、气动液压陈列柜名称
序号与名称 |
陈列柜内容 |
第一柜
液压泵 |
齿轮泵:液压泵工作原理、外啮合齿轮泵、内啮合齿轮泵
叶片泵:单作用叶片泵
柱塞泵:径向柱塞泵、伺服变量机构、轴向柱塞泵 |
第二柜
液压马达与液压缸 |
液压马达:叶片式液压马达、径向柱塞马达
液压缸类型:柱塞缸、摆动缸
液压缸结构:活塞与活塞杆、缓冲装置、单杆液压缸 |
第三柜
液压控制阀 |
方向控制阀:普通单向阀、二位三通电磁阀、液控单向阀、三位五通电磁阀、手动换向阀、二位四通电磁阀、机动换向阀
三位四通电磁阀 |
第四柜
液压控制阀 |
压力控制阀:直动式溢流阀、先导式溢流阀
流量控制阀:定差减压阀、定比减压阀 |
第五柜
液压辅助元件 |
管接头:快速接头、管接头
过滤器:表面粗过滤器、纸质过滤器、深度型过滤器
蓄能器:液位计、消声器 |
第六柜
气缸与气马达 |
空气压缩机:小型空气压缩机、压缩机附件
气缸:普通气缸、薄膜气缸
气马达:普通型冲击气缸、摆动气缸、叶片式马达 |
第七柜
气动控制阀(1) |
方向控制阀:单向控制阀、气压控制换向阀
压力控制阀:直动式电磁阀、先导式电磁阀、直动式电磁阀、延时换向阀 |
第八柜
气动控制阀(2) |
流量控制阀:排气节流阀、柔性节流阀
比例阀与伺服阀:或门元件、双气控换向阀、单电控电磁阀、三位五通电磁阀
气动逻辑元件:气体三联件减压阀、非门禁门元件、是门与门元件、或非元件 |
|
