工程液压实验台、液压传动PLC控制实训装置

JGYYG-P-20K工程液压PLC控制实验系统
一、概述
JGYYG型工程液压PLC综合控制实验系统是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司产品YY-18透明液压传动演示系统的基础上,综合了液压PLC控制实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。是目前液压传动控制技术以及PLC可编程控制器控制技术于一体的综合性实验设备。实验时,可以让学生直观、感性地进行对比并了解电、液各自具有的特点、特色、及优缺点等。培养学生的动手能力、设计能力、综合运用能力以及创新能力。


液压实验元件主要采用华德液压、天二液压、科宇达液压等产品。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,可以加深对PLC可编程序控制器的了解及掌握。 JGYYG-P-20K工程液压实验台(配置铁质推车)
二、特点
(1)本实验系统采用了钢质喷塑实验桌、高耐磨的桌面板。整个实验台结构合理,造型美观。一张实验桌可供多位学生进行液压综合实验,优化共享资源,提高产品的性价比。操作面积大,操作方便,美观大方,坚固耐用。
(2)采用了实验专用“T”型铝合金槽板,及“T”型专用螺母安装固定,液压元件可在铝合金槽板中随意定位安装,特别适宜于工业液压元件的液压回路的装拆实验。在“T”型铝合金槽板下方配有油槽,如学生在实验过程中有油液溢出将直接流到油槽不会污染实验台,保证实验过程的清洁干净。
(3)良好的密封性能:采用本公司自行研发设计的快速闭锁接头,该接头仿通用接头标准设计生产,采用螺纹连接夹紧油管。与通用接头相比具有结构美观,操作简单,加紧力大,连接性能好,密封性能好,同时能承受较大压力,不漏油,工作稳定。如使用方在实验设备中增加其他液压元器件均可使用。适用于学生做性能原理结构实验。
(4)元件固定板表面采用印刷,与元器件一一对应,便于学生了解实验台所有的元器件,并能迅速找到所需的元器件。
(5)采用可编程与微机通讯:实现电气自动化控制,可实现在先编辑及故障检测。
(6)利用此套实验设备可独立地进行液压控制相应的基本回路及其应用实验,以及 PLC 编程及控制实验;同时,也可综合地进行相互配合的实验:如实现电-液控制。

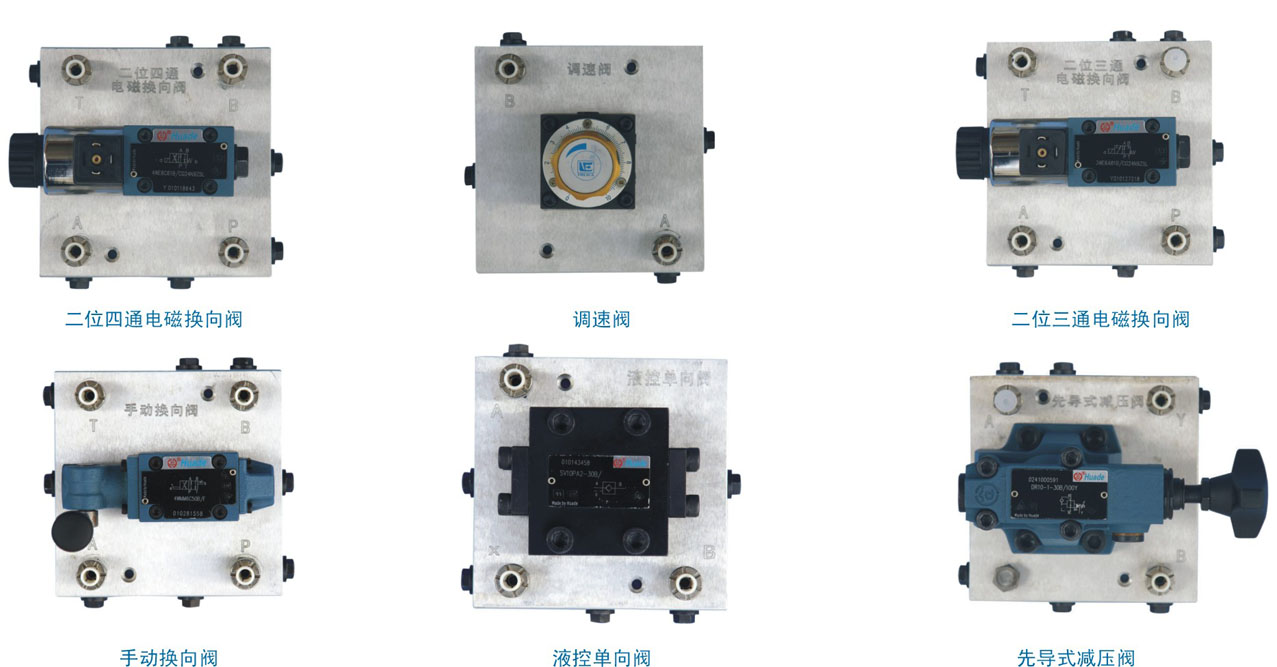

三、主要元件
压力表,溢流阀,节流阀,单向阀,液控单向阀,调速阀,顺序阀,减压阀,双作用油缸,二位四通电磁换向阀,二位四通手动换向阀,二位三通电磁换向阀,“O”型三位四通电磁换向阀,“Y”型三位四通电磁换向阀,压力继电器,行程开关(常开)等。

四、主要组成部分

(一)三相工业泵站(标配)
电 源:AC 380V*3相 50Hz
电机功率:1.5KW
额定转速:1420rmp
液压泵型号:VP-12/FA3
油泵输出最高压力:0 - 7 MPa
油箱容积:25L
液压泵工作时离液压台1.5m远处噪声≤58dB

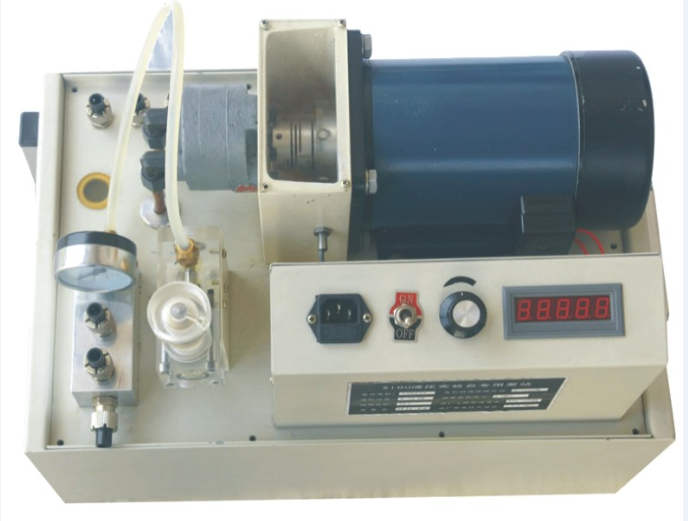

(二)直流电机调速叶片泵实验专用泵站(可选)
电 源:AC 220V 50Hz
电机功率:0.75KW
额定转速:1500rmp
液压泵型号:YB1-6.3
油泵输出最高压力:0 - 5 MPa
油箱容积:25L

(三)电气控制器件

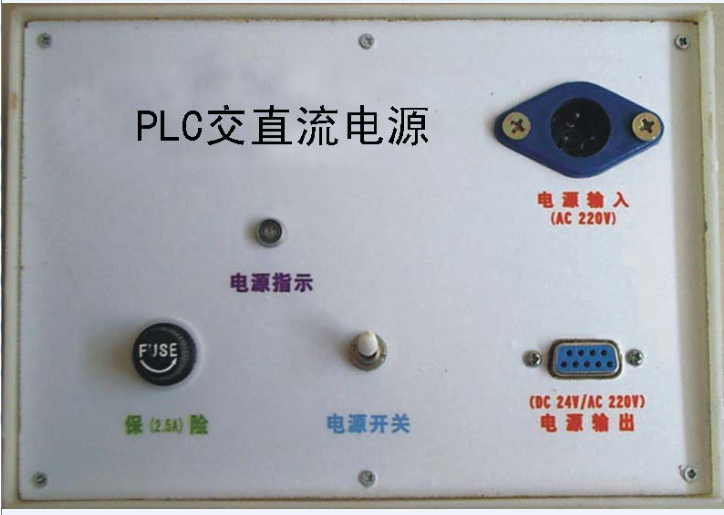

(1)直流电源电源
输入电压:AC 24V 50Hz
输 出:DC 24V/2.5A
AC 220V
(220V输出用于本公司液压产品中电磁阀的控制)

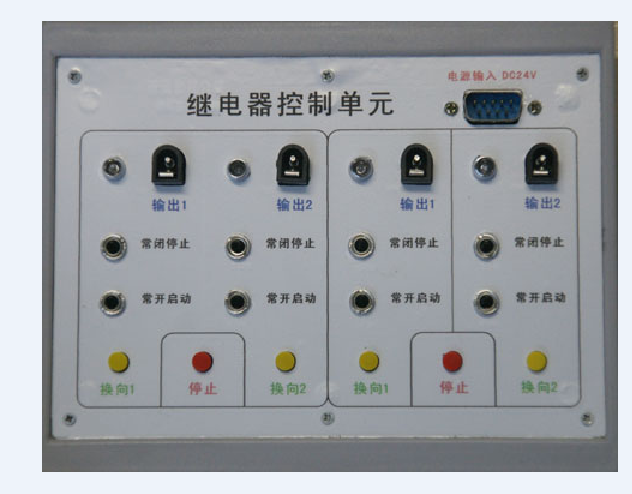

2)继电器控制单元
继电器控制单元具有两组功能相同、且独立的控制信号分别控制相应的电磁阀组。每组控制电路具有换向1、换向2、停止按钮;左右常开气动输入信号插孔、左右常闭停止输入信号插孔;分别控制相应的电磁阀组输出1、输出2。
继电器单元,在使用时,只需将直流电源接入,输入、输出接到相应的位置上,即可进行控制操作(要确保线路连接正确)。 并附加一块继电器触点转换模块,可以对触点开关信号进行转换机扩展。

3)继电器触点转换模块
继电器触点转换模块具有六组功能相同且独立的继电器触点转换控制电路。
利用每组的测试按钮作为主令按钮,同时为继电器控制模块提供两个常开启动信号、两个常闭信号。利用每组的输入插孔,对接入的触点开关信号进行转换及扩展。并可以输入三线传感器信号(正电源、负电源、信号)。

4)PLC控制模块
PLC控制模块主要包括PLC中心控制模块、PLC电气输入模块、PLC电气输出模块。
我公司采用三菱FX3SA-14MR,并设计了PLC通用控制程序,具有较强的控制功能,响应快、应用灵活、易于操作和扩展。它具有三组功能电路。PLC电气输入单元的控制分为三个独立的控制部分:控制组一、控制组二和扩展控制。对应的分别控制输出:电磁阀组一、电磁阀组二和电磁阀组三。PLC电气输出单元由二部分组成,由直流电压单元(DC 24V)供给电源。使用时通过连接线将各部分连接起来。

五、技术参数
实验台外型尺寸:1500mm×640mm×1850mm
实验支架尺寸:1100mm×910mm×740mm
液压泵站尺寸:600mm×450mm×390mm
外接电源:220V
油泵:电源AC380V,50Hz,电机功率1.5KW
直流电源单元:输入电压:AC 24V 50Hz
输 出:DC 24V/2.5A AC 220V
PLC可编程序控制器:三菱FX3SA-14MR
演示实验油路液流要求压力仅需0.2-6Mpa(油泵最高压力:Pmax=7Mpa)
六、实验项目
1.用手动换向阀的换向回 2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路 4.二级节流缓冲回路
5.压力调定回路 6.单级调压回路
7.二级压力回路(双向调压回路) 8.用减压阀的减压回路
9.顺序阀的平衡回路 10.进油节流调速回路
11.回油节流调速回路 12.用节流阀的旁路节流调速回路
13.用调速阀的旁路节流调速回路 14.变量泵容积调速回路
15.流量阀短接的速速换接回路 16.变量泵和调速阀的容积节流复合调速回路
17.调速阀串联的速度换接回路 18.调速阀并联的速度换接回路
19.用压力继电器的顺序动作回路 20.用行程开关的顺序动作回路

七、实验案例(开闭式快速接头-高压油管)
变量泵的调速阀的复合调速回路

调速阀并联的速度换接回路

GYYG-P-20K工程液压PLC控制实验系统配置清单

分类

项 目

规 格 型 号

配置数量

三相工业泵站(定量泵或变量泵)

1台

双面钢质实验桌

本公司设计制造

1张

YYG型双面实验支架

1台

YYG型元件固定配置板

3长

元件配置板支架车(带轮)

1台

高压油胶管支架(配在元件固定配置板支架车上)

1套

高压油胶管(不含接头长度: 520mm + M16×1.5开闭式快速母接头2只)

6条

高压油胶管(不含接头长度: 720mm + M16×1.5开闭式快速母接头2只)

6条

高压油胶管(不含接头长度:1120mm + M16×1.5开闭式快速母接头2只)

4条

高压油胶管(不含接头长度:1500mm + M16×1.5开闭式快速母接头2只)

2条

双作用油缸(带行程撞块)

Φ40/22-150LB

2只

节流阀(直动式)

DV12-1-10/2或LA-H 16L

2只

单向阀

S10A 或 S16A

2只

液控单向阀

SV10PA1-30

2只

溢流阀(直动式)

DBDH6P/10MPa

1只

先导式溢流阀

DB10-1-30/100

1只

先导式单向顺序阀

DZ10-1-30B/210Y

1只

单向调速阀

2FRM5-30/15Q

2只

先导式单向减压阀

DR10-1-30B/100Y

1只

二位三通电磁换向阀

3WE6A61/CG24

1只

二位四通电磁换向阀

4WE6C-61/CG24

2只

三位四通电磁换向阀(O)

4WE6E61B/ CG24N9Z5L

5L

1只

三位四通电磁换向阀(Y)

4WE6J61B/EG24

1只

二位四通手动换向阀

4WMM6C50F

1只

压力继电器

HED40A10/10MPa

1只

耐震压力表(10MPa)

3只

行程开关(常开)

4只

四通

6只

纸巾

2包

油槽(支架用)

1个

工业专用液压油

20Kg

电 器 控 制

直流电源单元

1个

继电器控制单元

1个

继电器触点转换模块

1个

PLC编程控制单元 ( 三菱FX3SA-14MR )

可根据用户要求配置

1个

PLC输入单元

1个

PLC输出单元

1个

编程通讯电缆

可根据用户要求配置

1根

电器单元电源连接电缆

3条

220V电源线

1条

继电器触点转换连接线

6根

电磁阀通用连接线

3根

压力继电器插头线

1根

资料

液压实验指导书

公司设计制造

1册

PLC编程软件及应用程序光盘(统一提供1碟光盘、自行复制)

公司设计制造

统一

工 具 配 件 盒

专用工具配件箱 300×200×62

菲力格-300

1只

螺丝刀6×100(一字,十字)、螺丝刀3×80(一字,十字)、 尼龙管接头扳手1只、油性记号笔、剪刀、

活动扳手150×19、250×30,尖嘴钳(改)、内六角扳手M4、M5、M6、M10、M12、镊子、

各1只

铝槽T形螺母30只、内六角螺丝M6×15=20枚M6×25=20枚M6×35=20枚、塑料零件盒

各密封圈1袋(O型圈15× ? 2.4= 20只、12× ? 2.4=20只、 ? 10组合垫圈20只、各种密封圈)

1套
