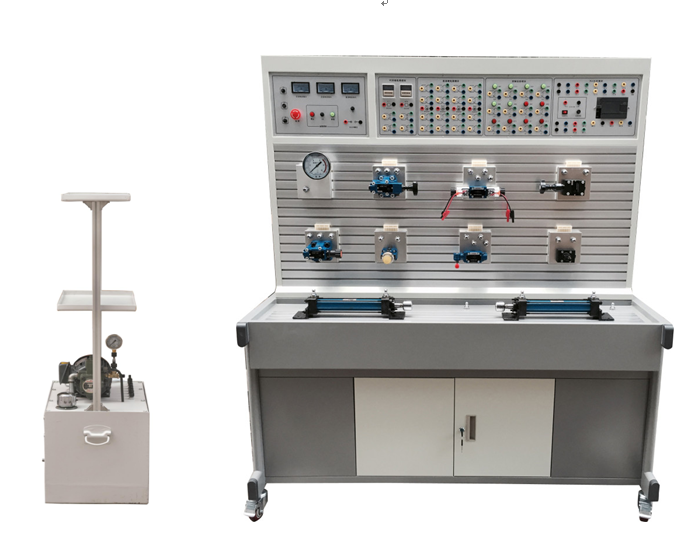

工业液压与PLC控制实训装置



JG YEYA1型 工业液压与PLC控制实训装置

一、概述:
PLC控制液压与液压实训装置是我公司根据高校机电一体化对电、液控制的教学大纲要求,我公司液压与PLC控制液压实训设备的优点,采用了开放型实训台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。
集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)再和油箱固定在一起,油箱和控制屏单独放置;带有三相电源漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。


二、实训装置功能:
1、实训装置由实训台、实训桌、电气控制模块、液压泵站、液压元件等组成。
2、实训台:铝材结构平台,主要用于安装液压相关元件,型材表面有标准的
两道固定槽最上面层主要以电气控制位置。
3、实训桌:铁质双层亚光密纹喷塑结构或全钢框架结构,带有集中收集实训
遗油设计,实训桌下方设有元器件储存柜,用于存放元器件。
三、技术参数:
1、输入电源:三相五线,380V.允差±l0%,50Hz。
2、直流电源:DC24V
3、装置容量:<2kVA。
4、工作环境温度:-5℃~40℃;
5、工作湿度:≤90%(40℃时);
6、外形尺寸:1520mm×700mm×1750mm

7、液压泵站:最大容积60L.2mm钢板、变量叶片泵及电机、油温液面计、清
洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表,L-HL46号液压油。
变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。电机:额定电压380V.额
定功率1.5kW,绝缘等级B。
8、电源模块:电源部分别配有一个380V电压表、直流电压表、电流表,监视
装置的交、直流输入电源及电流指示。启动/停止按钮主要用于控制液压泵
站是否通电。配置急停按钮等,提供电气控制电路中的AC220V交流电压、
DC24V直流电压。
9、PLC 主机模块:三菱FX1S-20MR主机,主机为12点开关量输入,8点开关
量输出。
10、配有控制模块:PLC主机模块、直流继电器模块、控制按钮模块、时间继电器模块等。
11、通过机械控制,传统继电器控制,先进的PLC自动控制及MGGS组态软件控制、监控技术于一体,灵活实现其功能。
四、液压元器件配置清单:


序号

型号 / 规格

名称

数量

单位

1

实训台

1

2

1520 × 700 × 1750 ( mm )

实训桌

1

3

FX1S-20MR

PLC 主机模块

1

4

380V 、 24V

电源模块

1

5

控制按钮模块

1

6

时间继电器模块

1

7

泵站

电机

1

8

变量叶片泵

1

9

油温液面计

1

10

空气滤清器

1

11

吸油过滤器

1

12

耐震不锈钢压力表

1

13

油管托盘架

1

14

油箱

1

15

MOB40-200

双作用油缸

2

16

2FRM5-31B/15QB

二通流量阀(调速阀)

2

17

3WE6A61B/CG24N9Z5L

二位三通电磁换向阀

2

18

4WE6C61B/CG24N925L

二位四通电磁换向阀

1

19

4WMM6C50BF

二位四通手控换向阀

1

20

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀( O )

1

21

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀( H )

1

22

DRVP10-1-10

单向节流阀

1

23

RVP10-10B

单向阀

1

24

DB10-1-50B/100U

先导式溢流阀

1

25

DBDH6P10B/100

直动式溢流阀

1

26

DZ10-1-30B/100

先导式顺序阀

1

27

DR10-4-50B/100Y

先导式减压阀

1

28

SV10PA2-30B

液控单向阀

2

29

HED40P15/100Z14L24

压力继电器

2

30

三通

4

31

四通

3

32

YN-100ZQ/10MPa

耐震压力表

1

33

行程开关

4

34

胶管

M16*1.5/8I-W-0.5M( 装好快速接头 )

10

35

M16*1.5/8I-W-0.7M( 装好快速接头 )

15

36

电机电源线

1

37

三菱

编程电缆

1

38

L-HL46

液压油

2

39

液压实训指导书

1

40

PLC 编程软件、程序

1

41

工具

1

五 、可以完成的实训项目
可完成几十种液压回路实训(学生也可自行设计搭建其它回路),典型实训如下:
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用调速阀控制的同步回
17、PLC控制的连续往返回路;
18、PLC控制的延时返回的单往复回路。
19、PLC控制的压力继电器顺序动作回路
20、PLC控制的行程开关顺序动作回路
21、时间继电器控制的顺序回路
