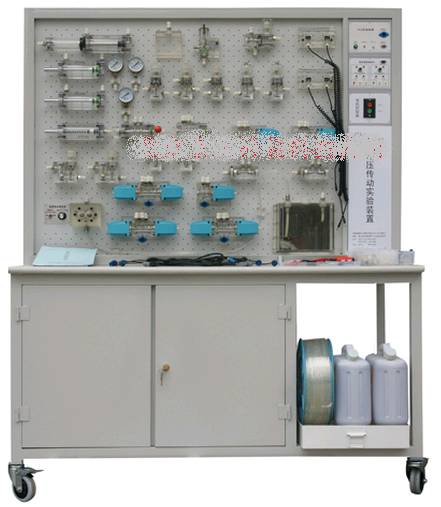

YY-18-T液压传动插孔式演示装置

一、概述
为了适应在短暂课堂时间内,完成多个液压油路的教学内容,同时演示多个不同对比油路的工作原理。而且,使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有能够演示多种实验回路的实验设备。
YY-18-T型液压传动试验装置可组合多种实验回路,在增加与保证实验项目及功能的前提下, 根据在同一课时做不同演示实验的原则,有效利用透明液压元件进行优化组合,使系统的实验范围更加广,内容更加丰富。本系统采用透明液压元件、组合插式结构、活动油路接头、通用电气线路,利用附配工具材料,参照实验指导书,可以方便的进行各种常用液压传动的控制、实验及测试,可以让学生了解油路及液压元件内部的原理,结构及工作过程,是液压传动教学的必备仪器。

二、特点
1、实验演示系统采用立体柜式结构,元器件操作方便,立体感强。
2、实验系统元件均采用透明液压元件,使实验过程更加直观。
3、实验系统元件采用插孔式组合,使组装回路简单易行。
4、实验演示台采用了优质密度板材料,进口树脂面漆,结实牢固,美观大方。
5、采用继电器控制方式,同样可根据需要扩展为PLC控制,方式多种,内容丰富。
三、技术参数
1、实验台外形尺寸:1800mm×1500mm×630mm 净重:150kg
2、额定电压:220V 额定电流:7A 频率:50Hz
3、继电器控制输出: 输入 AC 220, DC 24V/2A , 输出 AC 220V
4、直流电机参数:
电机型号:Z400-220 额定电流:2.5A
额定功率:400W 额定电压:DC 200V
调速范围:0 – 4000rpm




四、基本配置
(一)液压元件配备:
压力表,油箱,溢流阀,节流阀,单向阀,液控单向阀,调速阀,顺序阀,减压阀,双作用油缸,弹簧作用油缸,增压油缸,二位四通电磁换向阀,二位二通电磁换向阀,“O”型三位四通电磁换向阀,“H”型三位四通电磁换向阀,“M”型三位四通电磁换向阀,压力继电器,行程开关等。
(二)电气模块:
1.直流24V(2A)电源单元
2.继电器控制单元
3.电机控制器
(三)附件
1.菲力格-300专业工具配件箱

五、透明液压元件展示

六、基本实验

A.用换向阀的换向回路
B.用“O”型机能换向阀的闭锁回路
C.用液控单向阀的闭锁回路
D.压力调定回路
E.二级压力回路
F.用减压阀的减压回路
G.用增压缸的增压回路
H.用换向阀的卸载回路
I.进油节流调速回路
J.回油节流调速回路
K.变量泵调速回路
L.变量泵和调速阀组成的复合调速回路
M.流量阀短接的速度换接回路
N.二次进给回路
O.用顺序阀的顺序动作回路
P.用压力继电器的顺序动作回路
Q.用电器行程开关的顺序动作回路
R.用行程阀的顺序动作回路


YY-18-T透明液压传动演示系统配置清单

序号

名 称

单 位

数 量

备 注

01

YY-18-T型实验演示台

1

铁桌

02

YY-18-T型电气线路面板

1

安装演示台上

03

拖动电机及速度调节器

1

安装演示台上

04

齿轮油泵

1

台上透明元件

05

油箱

1

台上透明元件

06

液压元件固定配置板

2

07

辅助油箱

1

组合透明元件

08

行程开关组件(常开、常闭)

2

组合透明元件

09

双作用油缸(带撞块)

2

组合透明元件

10

弹簧回位油缸

1

组合透明元件

11

增压油缸

1

组合透明元件

12

单向阀

2

组合透明元件

13

液控单向阀

2

组合透明元件

14

溢流阀

2

组合透明元件

15

节流阀

1

组合透明元件

16

调速阀

2

组合透明元件

17

顺序阀

2

组合透明元件

18

减压阀

1

组合透明元件

19

二位二通电磁换向阀

1

组合透明元件

20

二位四通电磁换向阀

2

组合透明元件

21

“O”型三位四通电磁换向阀

1

组合透明元件

22

“H”型三位四通电磁换向阀

1

组合透明元件

23

“M”型三位四通电磁换向阀

1

组合透明元件

24

二位四通行程换向阀

1

组合透明元件

25

三位五通手动换向阀

1

组合透明元件

26

压力继电器

1

组合透明元件

27

压力表

3

组合透明元件

28

皮管夹子

10

组合透明元件

29

三通

12

组合透明元件

30

四通

5

组合透明元件

31

220V电源插头线

1

电器配件

32

电磁阀通用连接线

3

电器配件

33

压力继电器插头线

1

电器配件

34

检修工具: 内卡簧钳、外卡簧钳、快速接头助拔器、剪刀、活动板手
螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字)、尖嘴钳、
卷笔刀、内六角扳手M4、M5、M6

1

35

检修备用配件 :油塞50只、快速接头15只、各密封圈1袋、各内六角螺丝

1

36

纸巾

2

附 件

37

透明液压皮管

30米

附 件

38

专用液压油

1

附 件

39

油盘(配滤油网)

1

附 件

40

透明液压演示系统使用手册

1

资 料

41

透明液压演示系统装箱清单

1

资 料
