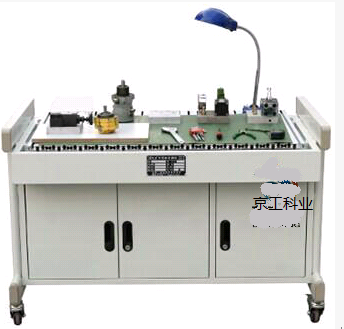

JGYY-CZ 液压元件拆装实训台
• 概述：
液压元件拆装实训台采用金属框架制作，配有抽屉（带锁）尺寸为 :1400mm×700mm×750mm 台面上铺设防静电皮垫，同时台面上设有日光灯、小元器件盒。另外配备拆装用的所有工具（螺丝刀、内六角、呆扳手、手套等）
•
一 . 拆装实训内容
1. 齿轮泵拆装测量与原理分析
2. 柱塞泵拆装与原理分析
3. 叶片泵拆装与原理分析
4. 执行元件的拆装 ( 液压缸 液压马达 )
5. 方向阀的拆装与阀工作原理分析 ( 电磁换向阀 )
6. 溢流阀的拆装与原理分析
7. 压力阀的拆装 ( 各类溢流阀 , 减压阀 , 压力继电器 , 顺序阀 )
8. 流量阀的拆装与原理分析 ( 调速阀 , 节流阀 )
二 . 配置清单
序号 |
名称 |
型号 |
数量 |
备注 |
1 |
低压齿轮泵 |
CB-B4 |
2 |
|
2 |
叶片泵 |
YB-10B |
1 |
|
4 |
直动式溢流阀 |
DBDH |
1 |
|
6 |
高压溢流阀 |
DB-10 |
1 |
|
7 |
减压阀 |
J-10B |
1 |
|
8 |
节流阀 |
L-10B |
1 |
|
9 |
单向阀 |
I-10B |
1 |
|
10 |
电磁换向阀 |
24E-10B-DV24 |
1 |
|
11 |
高压换向阀 |
3WE6A-220V |
1 |
|
12 |
单出杆双作用 液压 油缸 |
φ50/25-125 |
1 |
|
13 |
变量柱塞泵 |
SCY14-1B |
1 |
|
14 |
叶片马达 |
FQ |
1 |
|
15 |
压力继电器 |
HX |
1 |
|
16 |
调速阀 |
Q 型调速阀 |
1 |
|
17 |
拆装工具 |
内六角扳手一套、活动扳手二把、螺丝刀一把、老虎钳一把、钢皮尺一根、内卡一只 |
1 |
|
|
