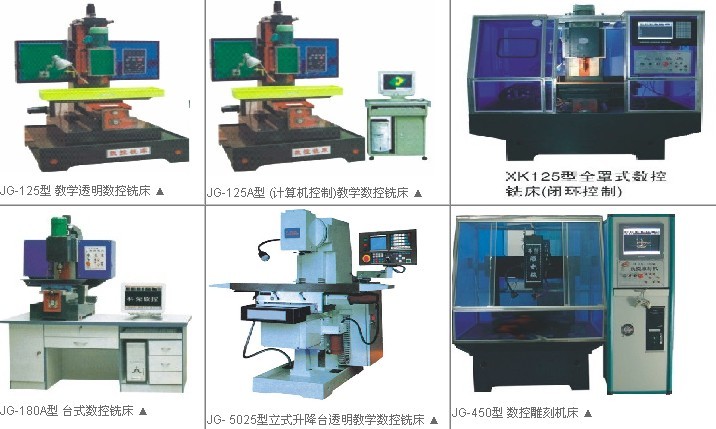

JG-125A(计算机控制)教学型数控铣床 简介：
项 目 |
数控系统 |
控制轴数 |
三轴 + 主轴变频控制 |
联动轴数 |
三轴（任意） |
编程方式 |
G 、 M 、 F 、 S 、 T （ ISO 代码）键盘 / 串行录入、 |
参数设置 |
刀具参数、间隙补偿，加工起始点记忆及断电恢复 |
步进电机控制方式 |
四轴方向及脉冲信号或正反转脉冲输出 |
主轴 |
0 － +10V 模拟量及正反转触点 |
操作方式 |
自动、手动、步进、 MDI 、单段 / 连续、暂停、 |
通讯 |
RS232 接口或软盘拷贝或 TCP/IP |
最大编程尺寸 |
+ 9999.999mm |
插补方式 |
直线、圆弧、螺旋线 |
零件程序存储容量 |
XB 取决于实际的硬盘容量或 DOM 模块容量 |
脉冲当量 |
0.000001 － 10mm ( 任意调节 ) |
主轴钻夹头装夹范围 |
1 － 20mm |
主轴转速范围 |
100 － 2500rpm |
主电动机功率 |
1.5kw |
工作台面积（长 X 宽） |
840mmX 250mm |
工作台三向行程（ X 、 Y 、 Z ） |
450X250X 250mm |
快速定位速度 |
500 － 1500mm /min （可调） |
最小设定单位 |
0.005mm |
铣削进给速度范围（三向） |
（ 50 － 1000 ） mm/min |
T 型槽数及宽度 |
3X 16mm |
机床外形尺寸：长 X 宽 X 高 |
1300x1200x 2100mm |
重量 |
450kg 左右 |
机床性能特点：
125-A 型数控铣床配置清单 :
名 称 |
单位 |
数量 |
备 注 |
125 铣床整车 |
台 |
1 |
塑料机架、透明有机玻璃外壳等组成 |
控制计算机 |
台 |
1 |
CPU 2.13G 、 时尚粉烤机箱、内存 256M 、硬盘 40G 、超薄键盘、 3D 鼠标、 52 倍速 CD － ROM 等组成 |
显示器 |
台 |
1 |
19” 液晶显示器 |
JG 、 PC 接口卡 |
张 |
1 |
使用大规模可编程逻辑阵列（ CPLD ）芯片作为接口核心，使用标准的计算机并行接口 |
计算机桌 |
张 |
1 |
安放计算机和显示器 |
数控控制电路 |
套 |
1 |
安放在电器箱内 |
三相异步电动机 (1.5Kw) |
台 |
1 |
驱动主轴 |
步进电机 |
台 |
3 |
控制 X 轴和 Z 轴 |
接近开关 |
个 |
9 |
限位、机床回零 |
变频器 (1.5Kw) |
台 |
1 |
控制主轴无级调速 |
步进驱动器 |
台 |
3 |
控制步进电机的快慢速各正反转 |
风冷却泵 |
台 |
1 |
|
照明灯 |
只 |
1 |
|
冷却管 |
条 |
1 |
|
CAD/CAM 软件 |
套 |
1 |
计算机绘图与自动编程功能 |

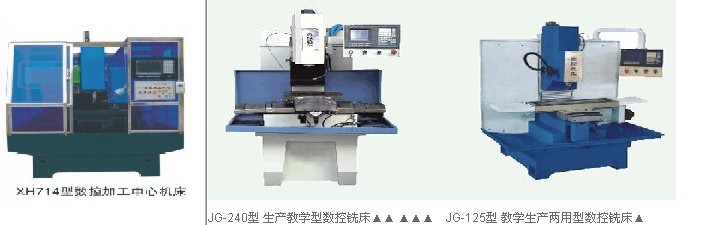

JG-240型 生产教学型数控铣床 简介：生产教学型主要是能加工铁等产品
一、机床用途 ：240 机床是现有立式铣床的改进型，可以进行铣、镗、钻等多种典型加工。它的常规配置是三轴三联动数控系统。主要用于小型复杂零件的精密机械加工，如：汽车、摩托车发动机的小零件、钟表机芯等，可以加工平面凸轮、空间曲面；加工各种异形零件；可加工各种中小模具，适用于各种批量的生产。
机床主要结构采用封闭式框架结构，道轨副采用贴塑道轨配合，耐磨性好，三向进给传动采用滚珠丝杆与电机直联，运行平稳，定位精确，不锈钢道轨防护罩外形美观耐用。
本机床的数控系统，具有标准 RS232 接口，因而机床可以进入 DNC 系统，或进入无人化车间自动运行。
本机床也适于机械类高等院校、中等专业学校的实验室之用，可对学员进行各种编程操作训练及实际加工培训。
二、机床主要技术参数
工作台面积 |
400 × 240mm |
主轴锥度 |
BT30 |
主轴端面至工作台距离 |
15 ～ 215mm |
主轴转速 |
100 ～ 6000rpm |
三向行程 |
X 向 |
400mm |
Y 向 |
200mm |
Z 向 |
250mm |
主电机功率 |
0.37/0.55KW |
进给电机扭矩 (X 、 Y 、 Z) |
6Nm |
进给速度范围 |
0-3/0 -10m |
联动轴数 |
三轴联动 |
三向移动最小设定单位 |
0.005mm |
坐标定位精度 |
0.02mm |
重复定位精度 |
0.005mm |
机床外形尺寸（长 × 宽 × 高） |
1120 × 1170 × 1500mm |
机床重量 |
500k g |
控制系统标准配置 |
31DM |
如需其它教学铣床的资料请电话联系
|
