概述
在短暂课堂时间内，完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且，使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作。
; 同时， YY-18 型透明液压演示系统对实验回路之一进行组合实验时，使 80% 的透明液压元件闲置，能否进行利用呢？
; YY-18F 型“四合一”透明液压传动演示系统，在增加与保证实验项目及功能的前提下 , 根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使产品的性价下降 40% 。同时增加了新的液压元件：双作用式叶片泵，摆线式转子泵，先导式溢流阀， Y 型三位四通电磁换向阀， 实心双出杆油缸，空心双出杆油缸，油盘 。
特点
可通过多台不同的实验回路进行对比，加深对液压回路原理的理解。
• 多台可同时操作运行，运行不同回路。
• 可只需要一套液压元件，便可同时组成不同回路，节省元件资源。
• 电气控制简单，方便易行。采用插孔式组装形式，组装回路快捷方便。
• 实验台采用优质密度板材料，进口树脂面漆，结构牢固，美观大方。
• 技术参数
• 实验台外形尺寸 / 台： 1800mm × 1500mm × 630mm 净重： 150kg*4
• 额定电压： 220V 额定电流： 7A 频率： 50Hz
• 继电器控制输出： 输入 AC 220, DC 24V/2A , 输出 AC 220V
• 直流电机参数：
电机型号： Z400-220 额定电流： 2.5A
额定功率： 400W 额定电压： DC 200V
调速范围： 0 – 4000rpm
• 实验专用齿轮泵站电机： Z-400
• 元件配置

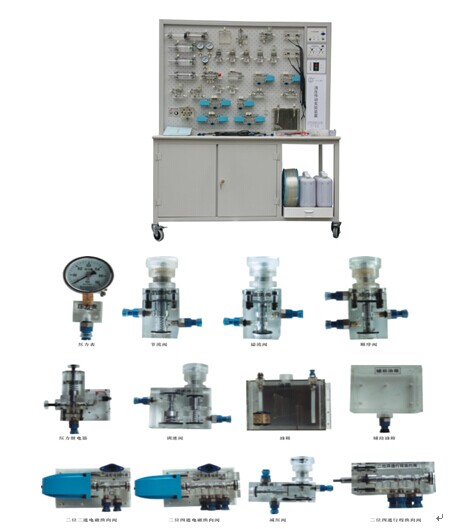

我公司透明液压元件从设计、选材、工艺流程都严格按照液压元件标准，并且自主完成。基本元件配置如下：
压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“ O ”型三位四通电磁换向阀，“ H ”型三位四通电磁换向阀，“ M ”型三位四通电磁换向阀，压力继电器，行程开关等。
• 基本实验项目
A. 用手动换向阀的换向回路 B. 用“ O ”“ M ”型机能换向阀的闭锁回路
C. 用液控单向阀的闭锁回路 D. 压力调定回路
E. 二级压力回路 F. 用减压阀的减压回路
G. 用增压缸的增压回路 H. 用换向阀的卸载回路
I. 进油节流调速回路 J. 回油节流调速回路
K. 调速齿轮泵调速回路 L. 调速齿轮泵和调速阀的复合调速回路
M. 流量阀短接的速度换接回路 N. 二次进给回路
O. 用顺序阀的顺序动作回路 P. 用压力继电器的顺序动作回路
Q. 用电器行程开关的顺序动作回路 R. 用行程阀的顺序动作回路
YY -18F 型四合一透明液压传动系统配置一览表
序 号 |
名 称 |
单 位 |
数 量 |
备 注 |
01 |
YY-18 型实验演示台 |
台 |
4 |
|
02 |
YY-18 型电气线路面板 |
件 |
4 |
安装演示台上 |
03 |
拖动电机及调速电路 |
套 |
4 |
安装演示台上 |
04 |
齿轮油泵 |
只 |
2 |
台上透明元件 |
05 |
叶片泵 |
只 |
1 |
新增透明元件 |
06 |
摆线转子泵 |
只 |
1 |
新增透明元件 |
07 |
油箱 |
只 |
4 |
台上透明元件 |
08 |
辅助油箱 |
只 |
1 |
组合透明元件 |
09 |
油缸（带行程撞块） |
只 |
8 |
组合透明元件 |
10 |
弹簧回位油缸 |
只 |
1 |
组合透明元件 |
11 |
增压油缸 |
只 |
1 |
组合透明元件 |
12 |
实心双出杆油缸 |
只 |
1 |
新增透明元件 |
13 |
空心双出杆油缸 |
只 |
1 |
新增透明元件 |
14 |
单向阀 |
只 |
3 |
组合透明元件 |
15 |
液控单向阀 |
只 |
2 |
组合透明元件 |
16 |
溢流阀 |
只 |
5 |
组合透明元件 |
17 |
先导式溢流阀 |
只 |
1 |
新增透明元件 |
18 |
节流阀 |
只 |
1 |
组合透明元件 |
19 |
调速阀 |
只 |
5 |
组合透明元件 |
20 |
顺序阀 |
只 |
2 |
组合透明元件 |
21 |
减压阀 |
只 |
1 |
组合透明元件 |
22 |
二位二通电磁换向阀 |
只 |
2 |
组合透明元件 |
23 |
二位四通电磁换向阀 |
只 |
8 |
组合透明元件 |
24 |
“ O ”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
25 |
“ H ”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
26 |
“ P ”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
27 |
“ M ”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
28 |
“ Y ”型三位四通电磁换向阀 |
只 |
1 |
新增透明元件 |
29 |
二位四通行程换向阀 |
只 |
1 |
组合透明元件 |
30 |
三位五通手动换向阀 |
只 |
1 |
组合透明元件 |
31 |
压力继电器 |
只 |
1 |
组合透明元件 |
32 |
微动行程开关（常开、常闭） |
只 |
2 |
组合透明元件 |
33 |
压力表 |
只 |
7 |
组合透明元件 |
34 |
三通 |
只 |
42 |
组合透明元件 |
35 |
四通 |
只 |
20 |
组合透明元件 |
36 |
皮管夹子 |
只 |
40 |
组合透明元件 |
37 |
220V 电源插头线 |
条 |
4 |
电器配件 |
38 |
电磁阀通用连结线 |
条 |
12 |
电器配件 |
39 |
压力继电器插头线 |
条 |
1 |
电器配件 |
40 |
活扳手 150mm 2 只
内六角扳手 M6 2 只
内六角扳手 M5 1 只
尖嘴钳 6# 1 只
孔用挡钳 6# 1 只
轴用挡钳 6# 1 只
十字螺丝刀 6# 1 只
十字螺丝 4# 1 只
一字螺丝刀 6# 1 只
一字螺丝刀 4# 1 只
剪刀 5# 1 只 |
盒 |
1 |
实
验
检
修
工
具
盒 |
41 |
保险管 4A 5 只
弹性插脚 30 只
油管接头（通用） 5 只
油塞 若干
502 胶水 1 瓶
各种 O 型圈 若干
各种油封 若干
各种内六角 若干 |
盒 |
2 |
检
修
备
用
配
件
盒
|
42 |
毛巾 |
条 |
20 |
附 件 |
43 |
透明液压皮管 |
米 |
120 |
材 料 |
44 |
专用液压油 |
壶 |
4 |
材 料 |
45 |
油盘 ( 配滤油网 ) |
只 |
1 |
附 件 |
46 |
透明液压演示系统使用手册 |
册 |
1 |
资 料 |
47 |
透明液压演示系统装箱清单 |
份 |
1 |
资 料 |
|
