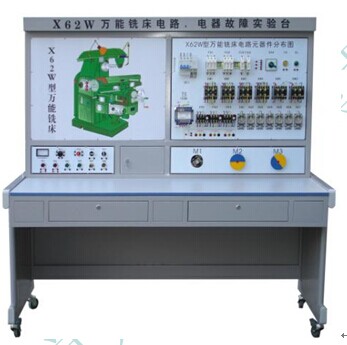

JG-X62W 型 万能铣床实训及技能考核装置

一、概述

“ JG-X62W 型万能铣床实训及技能考核装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的设备 。可用于课堂演示、机床电气控制原理性操作及实验实习。由于 设备 均采用实际电器，所以可作为社会电工类职业培训中机床电气 维修 方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时为高层次维修技能训练提供了有效的设备，达到了耗资 少、教学效果显著的目的。

二、适用范围

本装置适用于 X62W 万能铣床电气控制的模拟与 X62W 万能铣床电气故障排除的技能考核。

三、技术性能

1 、输入电源：三相四线（ ~380V ± 10% 50Hz ）

2 、工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85%( 25 ℃ ) 海拔 < 4000m

3 、装置容量：＜ 1KVA

4 、 外形尺寸： 1410mm × 725mm × 1535mm

四、装置的基本装备

1 、电源控制面板（铝质面板）

（ 1 ）交流电源（带有漏 电 保护 措 施）提供三相交流电源（ 380V ）

（ 2 ）人身安全保护体系

屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。

2 、主令控制及图示板（铝质面板）

面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。面板上印有 X62W 万能 铣床 立体示意 图，可以很直观地看出 X62W 万能铣床的外形轮廓。

3 、元器件安装板

面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。

4 、三相异步电动机

3 只 380V 三相鼠笼异步电动机，分别用作主轴电动机、进给电动机和冷却泵电动机。

5 、故障开关箱

设有 20 个开关。

6 、实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。

7 、无线智能考核系统 ( 免布线 )

该系统由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有无线智能答题器。答题器是由 240 × 128 点阵蓝底背光液晶显示屏、轻触键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，教师机根据学生上传的信息对其考核内容进行自动评分，并保存结果，以备查询或打印。考核系统的功能：能实现设备的自动监测和识别 , 能再现对实训台进行故障设置和排除并统计故障点的误排次数 , 具有发卷、提交功能。

8 、仿真软件

软件可以完全仿真机床电路的工作过程。

五、实验项目及主要内容

1 、学生熟悉常用低压电器的机构、原理；

2 、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；

3 、提高学生的动手能力的技能操作水平；

4 、通过对铣床故障排除，完成铣床常见故障的排除；

5 、利用智能答题器进行排故和答题。

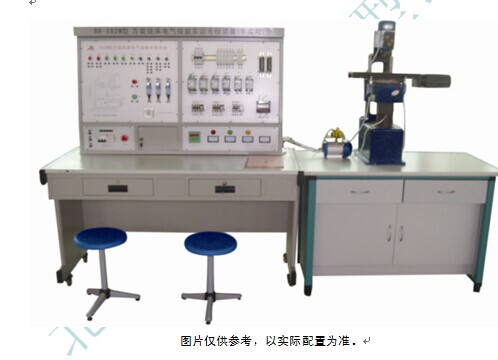

JG-X62W 型万能铣床电气技能实训考核装置（半实物）

本装置由电源控制部分、机床电气控制部分、仿真机床构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理，其是维修电工初、中、高级技能鉴定的理想设备。

技术性能

1 、输入电源：三相四线（ 380V±10% 50Hz ）
2 、工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85%( 25 ℃ )
3 、装置容量：＜ 1KVA
4 、重 量： 150kg
5 、外形尺寸： 1400mm × 700mm × 1500mm

二、装置构成
（一）主控屏
1 、三相四线电源输入，通过漏电保护器接通总开关。
2 、设有 450V 指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
3 、实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。
（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
（三）实训桌：桌体为铝木结构

（五） 电气部分的操作，能实现 X62W 型万能铣床各种运动，它包括：主轴正反转、工作台纵进给、工作台垂直进给及冷却泵运行，极限位置的限位保护

（六） 机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于检测故障

（七） 控制屏的故障箱内设有 30 个开关，通过拨动故障开关可设置相应的故障点

三、实训项目与目的
1 、熟悉常用低压电气的机构、原理；
2 、通过观察机床模拟运动，了解机床的真实运动状况；
3 、掌握机床电器控制原理及各种保护装置；
4 、掌握机床常见故障发生部分现象及排除方法。

四、故障点设置一览表

智能考核功能 : （计算机一台由学校自备）

本系统以电脑为上位机，与本公司的智能考核设备相结合，组成考核网络。教师通过电脑出题，设置故障点，通过电脑网络向与之连接的各个智能考核子站发出题目，考生在收到题目后，在子站上查找电路故障的情况，输入相应的答案，当答案正确时，由电脑设定的故障点自动恢复正常；考官在考试时间到后，可通过电脑进行收卷，并由电脑给出各考生相应的考试成绩。

　实现功能：

1 、根据电路原理图、结构图和安装图，以智能化的方式，可通过教师计算机系统给每台学生机设置合理的、典型的故障点，每次考核可以提供１５套以上的方案，每套方案可设置 10 个以上的故障点．

2 、学生答题的答案可提交给教师计算机系统，并由教师实现网上考试和评卷，由教师计算机系统对整个考场和单个考生的成绩作出科学的分析与报表．

提供各级电工考核的题库，可由老师方便调用．

3 、能以数据库形式开展智能化考试，可实现考生报到，随机发卷，考场监控，自动收卷，考试计时，分数判定，并对全部成绩进行排序，打印，且能保存历次的考试数据．

4 、本考核系统不采用拆端口，包绝缘，拔器件，拨开关的方法设置故障点．可由计算机与键盘通过单片机智能化的设置和排除．
