JG-YYZN01 型 智能型液压综合实验台

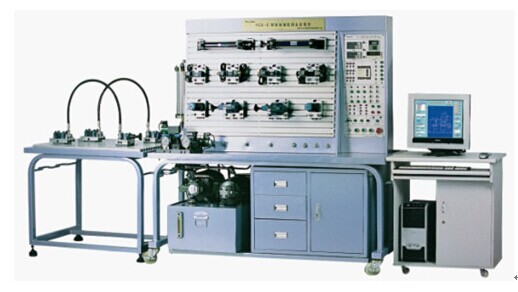

      JG-YYZN01 型 智能型液压综合实验台（液压实训台）由操作台、辅助平台组成，不但能完成液压传动课程的设计性、创造性、综合性实验，而且特别适用于液压工程测试，元件性能测试，对教学、科研、检测具有极为强大的支持，是液压学科中的学者、专家、工程技术人员的得力助手。

一、实验项目
1 、常用液压元件的性能测试实验；
2 、液阻特性性能测试实验
3 、液压回路组态画面演示及控制实验；
4 、液压传动基本回路实验；
5 、可编程控制器（ PLC ）电气控制实验，机电液一体化控制实验；
6 、液压传动系统组成示范演示实验；
7 、液压传动各元、部件结构及工作原理观摩、拆装实验。
二、性能及特点
1 、液压泵站采用变量叶片泵、定量叶片泵，与电器控制相结合，能控制工作介质温度，回路中有多个滤油器，根据滤芯的型号，过滤精度的不同，能较精确的控制油液精度。
2 、实验操作台采用立式结构，配有辅助平台 , 安装面积大，操作面采用 T 型铝合金型材制作，能进行快速拼装实验，可根据实验项目原理图，选用相应的元件快速组成液压实验回路，通过电磁换向阀动作的控制和相关液压阀的调节进行实验。
3 、实验平台操作面采用 T 型铝型材制作，学生能在平台上做扩展性实验。
4 、液压系统采用双泵系统 , 在一个实验台上可同时供两组学生做实验。
5 、液压系统温度采用风冷却器控制。
6 、电器控制系统不但能完成基本控制功能，而且有多种控制系统。
7 、电源模块带三相漏电保护、输出电压 380V/220V ，对地漏电电流超过 30mA 即切断电源；电气控制采用直流 24V 电源，并带有过压保护，防止误操作损坏设备。
8 、控制柜设计具有人性化，测试软件具有强大的测试功能及多种帮助。
9 、配置了完备的各类型传感器，包括压力传感器、流量传感器、温度传感器、转速传感器、位移传感器，以满足各项实验参数测试的需要。
10 、液压元件均配有铝合金过渡底板（铝合金底板 + 工程塑料模块），可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。
三、控制测试系统：
1 、实验台的计算机控制测试系统由计算机、数据采集卡、接口板、传感器和电磁阀等组成。
2 、系统软件的界面是用美国 NI 公司的 LabVIEW 开发的，软件界面直观性强，操作方便，功能齐全，交互性好，除具有实测功能以外，还具有虚拟教学的功能，教师可以利用界面提供的数据窗口输入不同的数据，得出不同的分析曲线，从而做到多种配置的理论分析。
3 、控制测试系统实现实验室参数（压力、流量、转速、位移等）的自动数据检测，自动处理、存储、自动生成实验报告和打印输出等功能。
4 、系统能实现回路电磁阀的自动控制，提高了实验台操作的自动化和智能化水平。
5 、系统可同时进行 6 个二位电磁阀的控制。
四、技术参数
液压站部分：
电动机型号： M3P4H523 ；
额定功率： 2.2KW ；
额定转速： 1440r/min （ 2 台）；
变量叶片泵： VA1-12F-A3
额定排量： 6.7ml/rev ；
最高工作压力： 7Mpa （ 1 台）；
定量叶片泵： FA1-11-FR ；
额定排量： 11ml/rev ；
最高工作压力： 7Mpa （ 1 台）；
风冷却器：压力 1.4Mpa ；
流量： 20L ；
功率： 65W （ 1 个）；
温控仪： XMTD 数显调节仪（ 1 个）
